STC15W4K32S4系列單片機電源管理之低速模式

ID:155507 · 發表于 2019-7-29 17:01

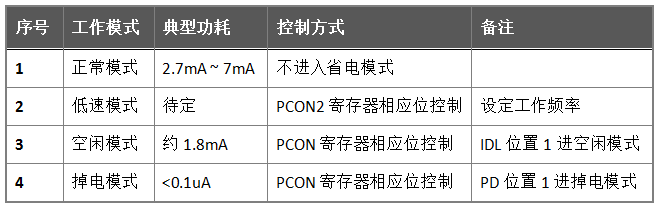

1、STC15W4K32S4系列單片機為了降低功耗，可使之運行于3種省電模式，即低速模式、空閑模式和掉電模式。

2、STC15W4K32S4系列單片機系統時鐘與主時鐘區別：
1）系統時鐘是指對主時鐘進行分頻后給CPU、定時器、串行口、SPI、CCP/PWM/PCA、A/D轉換等功能模塊提供的實際工作時鐘。
2）主時鐘可以是內部R/C時鐘，也可以是外部輸入的時鐘或外部晶體震蕩產生的時鐘。
3）系統時鐘和主時鐘不是一碼事，系統時鐘是由主時鐘經過分頻得出的。如何對主時鐘分頻，是通過配置CLK_DIV時鐘分頻寄存器（又稱PCON2）的系統時鐘選擇控制位實現。

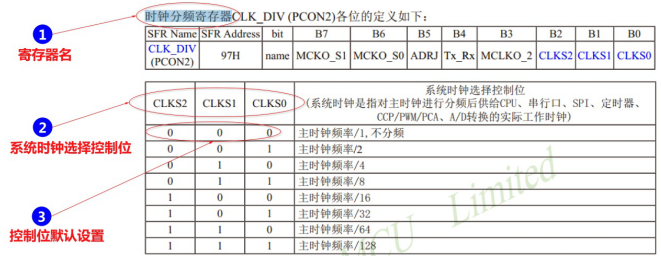

3、CLK_DIV時鐘分頻寄存器介紹。

注：如果想降低功耗，可適當對主時鐘進行分頻，實現降低系統時鐘頻率的目的，但必須以可以實現項目功能為前提。
