分享STM32低功耗待機模式及RTC鬧鐘喚醒源程序

  [復制鏈接]
ID:138097 發表于 2019-8-13 15:38 | 顯示全部樓層 |閱讀模式
新人分享一個最近做項目的經驗
最近做一個項目，需要電池供電，需要長時間（幾個月）的供電，用的是STM32F103C8芯片，最后軟件和硬件做完后，測量電流是20MA，這樣的話幾天電池電量就用完了，所以要在不工作的時候待機。

經過測試，在待機模式中電流可達到UA級別，一個簡單的小技巧，分享給大家。工程附上，見附件。



待機模式靜態電流最小，理論是2UA，并且可以通過WKUP和RTC喚醒，所以選用待機模式，下面看軟件。

待機模式靜態電流最小，理論是2UA，并且可以通過WKUP和RTC喚醒，所以選用待機模式，下面看軟件。

Standby模式的函數，調用可直接進入待機模式

Standby模式的函數，調用可直接進入待機模式

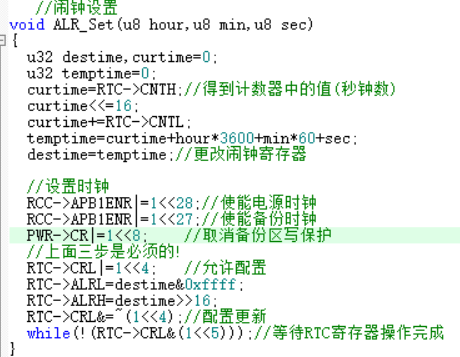

RTC鬧鐘函數，可設置進入RTC鬧鐘中斷的時間

RTC鬧鐘函數，可設置進入RTC鬧鐘中斷的時間

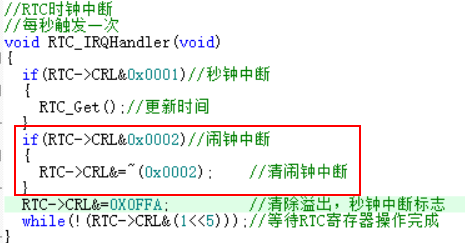

RTC中斷函數，設置時間后，時間到后會進入鬧鐘中斷

RTC中斷函數，設置時間后，時間到后會進入鬧鐘中斷

main函數主循環中進行測試，按下KEY0按鍵，設置RTC鬧鐘10s，并進入待機模式。這時LED燈時熄滅的狀態，10s后 ...

main函數主循環中進行測試，按下KEY0按鍵，設置RTC鬧鐘10s，并進入待機模式。這時LED燈時熄滅的狀態，10s后 ...

RTC_SLEEP.rar

102.02 KB, 下載次數: 264, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:346927 發表于 2021-11-2 11:49 | 顯示全部樓層
很好的資料，已下載，謝謝分享！
回復

使用道具 舉報

ID:895584 發表于 2021-10-26 10:54 | 顯示全部樓層
正在做低功耗設計，參考一下
回復

使用道具 舉報

ID:81196 發表于 2021-7-9 09:19 | 顯示全部樓層
對于低功耗待機模式下的喚醒,我是用的外部時鐘,這個內部的時鐘精度太低了,不能夠滿足我的實時性.喚醒容易,主要是做低功耗麻煩些,真正的低功耗可不是一句進入低功耗就能完事的,需要提前處理很多口線配置.
回復

使用道具 舉報

ID:946035 發表于 2021-7-1 14:17 | 顯示全部樓層
感謝樓主的分享，正好在找定時喚醒的資料。
回復

使用道具 舉報

ID:138097 發表于 2019-8-14 15:10 | 顯示全部樓層
philipjunn 發表于 2019-8-13 22:00
感謝分享！電池供電的產品特別需要做到低功耗。

對的，除了要使用低功耗芯片，還需要在軟件中設計低功率，WKUP PA0按鍵喚醒不是很實用，因為還需要手動按鍵才能喚醒，RTC喚醒可以定時喚醒。
回復

使用道具 舉報

ID:347477 發表于 2019-8-13 22:00 | 顯示全部樓層
感謝分享！電池供電的產品特別需要做到低功耗。
回復

使用道具 舉報
