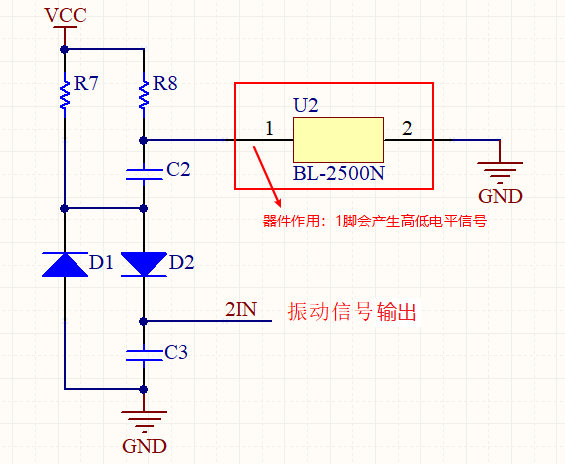

求分析這個小電路的電流流向

ID:49707 · 發表于 2019-8-20 11:17

本帖最后由妖駿凱于 2019-8-21 18:31 編輯

之前的圖片沒有標號，現更新圖片

ID:276663 · 發表于 2019-8-20 15:38

關注一下

ID:10947 · 發表于 2019-8-21 15:23

U?的1腳處電平會產生高低跳變，相當于產生了一個交流信號，經過后面的升壓電路，得到比VCC高一倍的電壓，從2IN+處輸出。

ID:49707 · 發表于 2019-8-26 09:25

lfc315 發表于 2019-8-21 15:23
U?的1腳處電平會產生高低跳變，相當于產生了一個交流信號，經過后面的升壓電路，得到比VCC高一倍的電壓，從 ...

“經過后面的升壓電路” 這里不太明白，升壓電路怎么理解？

ID:282095 · 發表于 2019-8-26 10:14

這是一個簡單的升壓電路

ID:393245 · 發表于 2019-8-27 00:56

我覺得類是脈沖信號處理之類的。1腳是供電端也是輸出端，經過C2，R7上拉電阻、D2反向；D1正向、C3。2IN處應該只有4.3~4.5V的脈沖直流電。供后級放大后使用。D1、D2應該用1N4148（或性能更高的），C2、C3型號是一樣的（P級）電容。

ID:491875 · 發表于 2019-8-27 07:52

高電平時U2的1腳C2,D2,C3,GND,U2的2腳。低電平時VCC,R7,C2,U2的1腳2腳GND
