在焊接板子時沒有回流焊,買一臺回流焊也不便宜,很多人用烤箱來焊接,但烤箱沒有曲線溫度,掌控不好焊接效果,要么時間短了焊接不良,要么焊接溫度過高,板子糊了,之前也用過烤箱焊接,但要人工看著,于是乎做了個控制器,仿照回流焊的曲線來焊接,效果還是很不錯的,不用人工開著。
烤箱是上下加熱,加熱效果還是很不錯的。
控制器采用19264液晶,5段加熱控制,(預熱,加熱,焊接,保溫,降溫)

先上圖看看

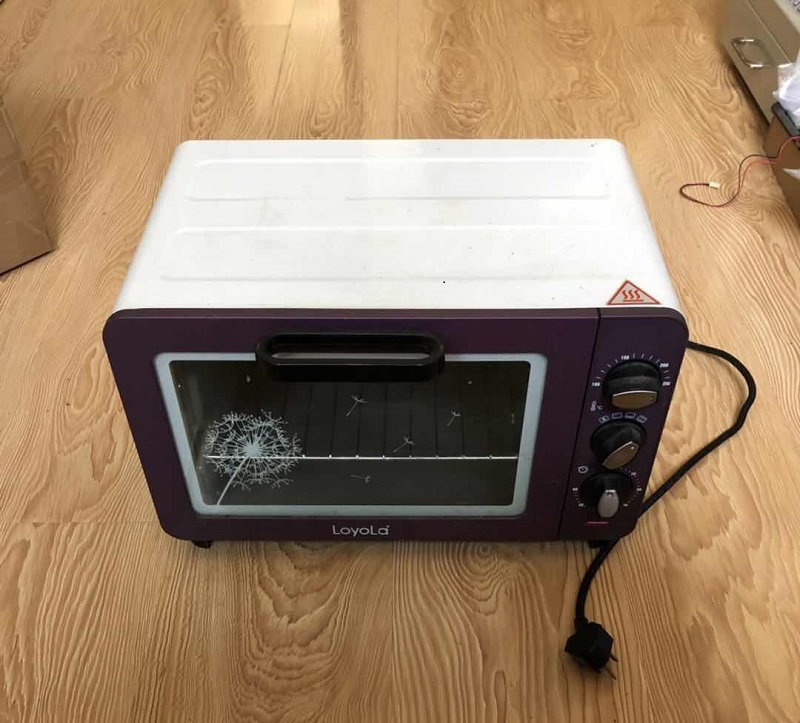

找了一個小烤箱,15L的,建議用30L左右的,還有多余的幾套,有要的加V:120985850

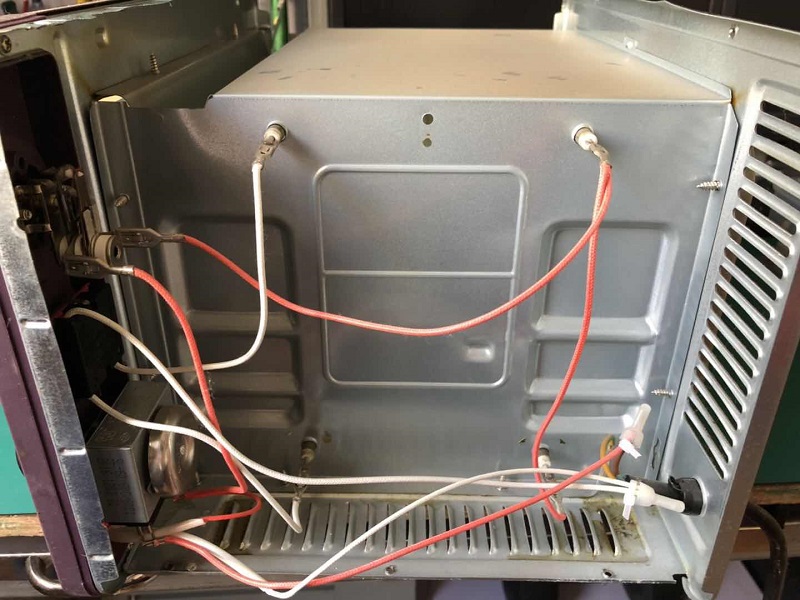

里面很簡單的接線

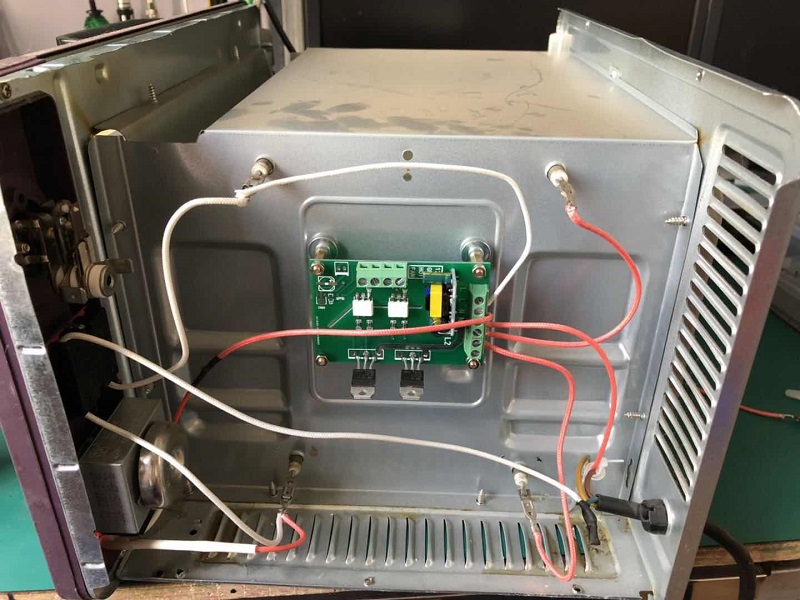

加上功率板,更改一下接線

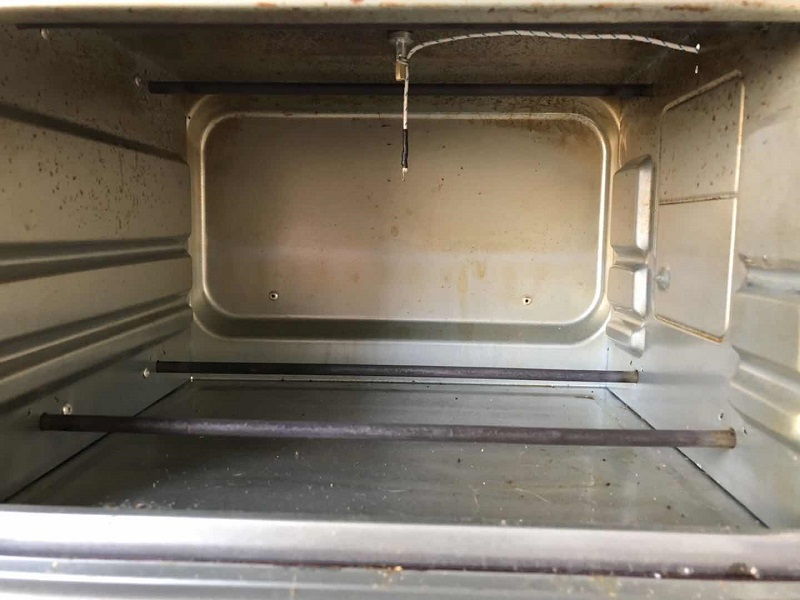

熱電偶放烤箱中間

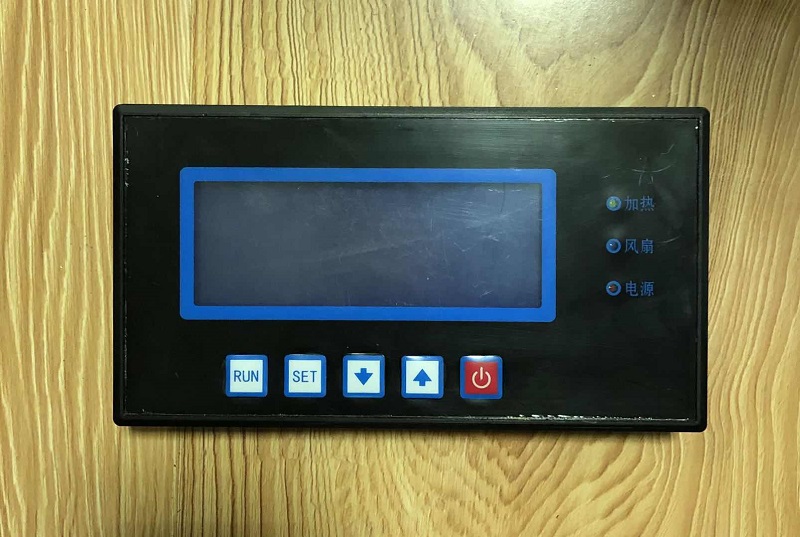

19264液晶的控制器

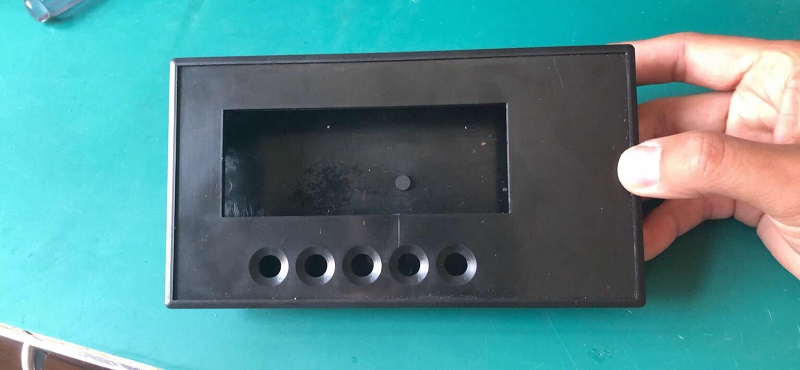

網上買的成品外殼

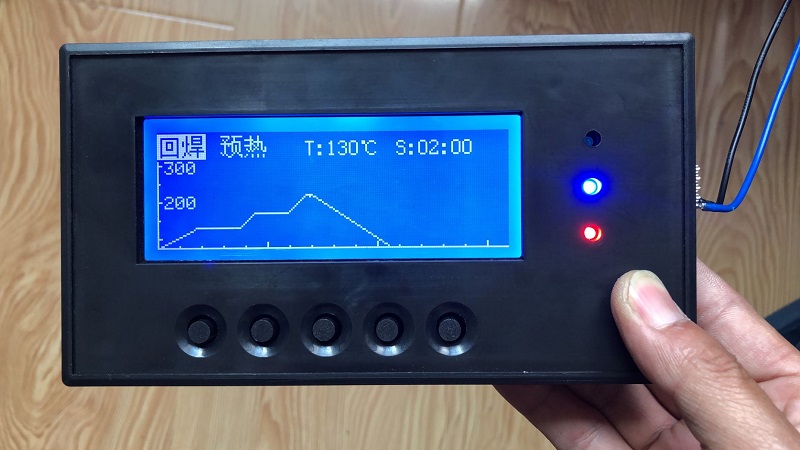

組裝好,開機

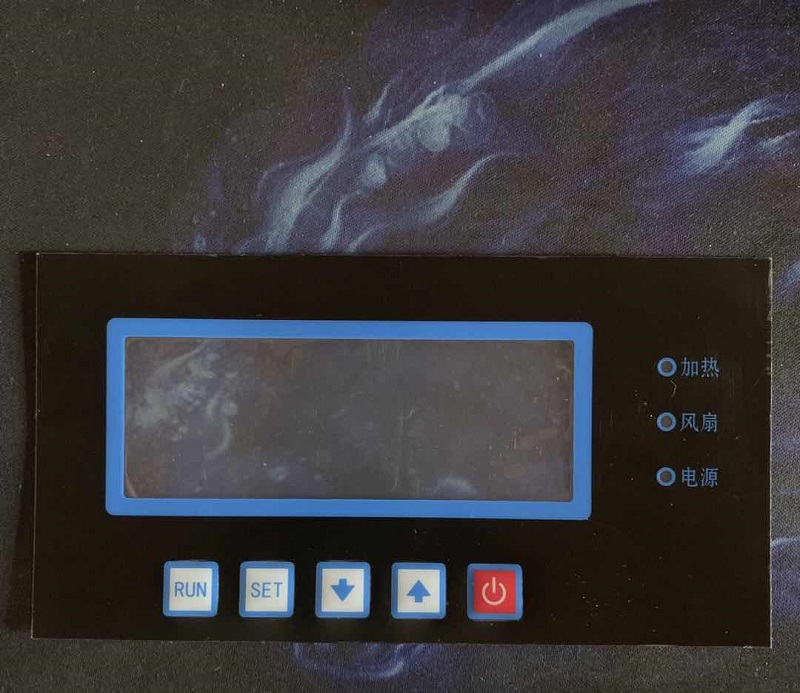

做了面貼,更像成品

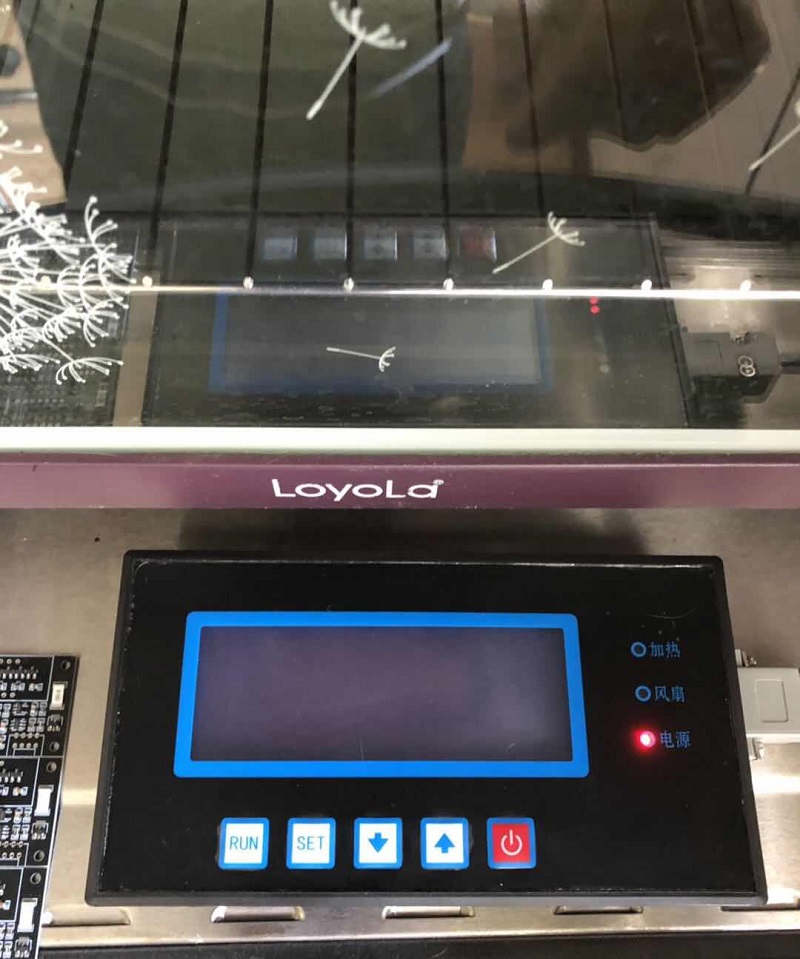

準備試機

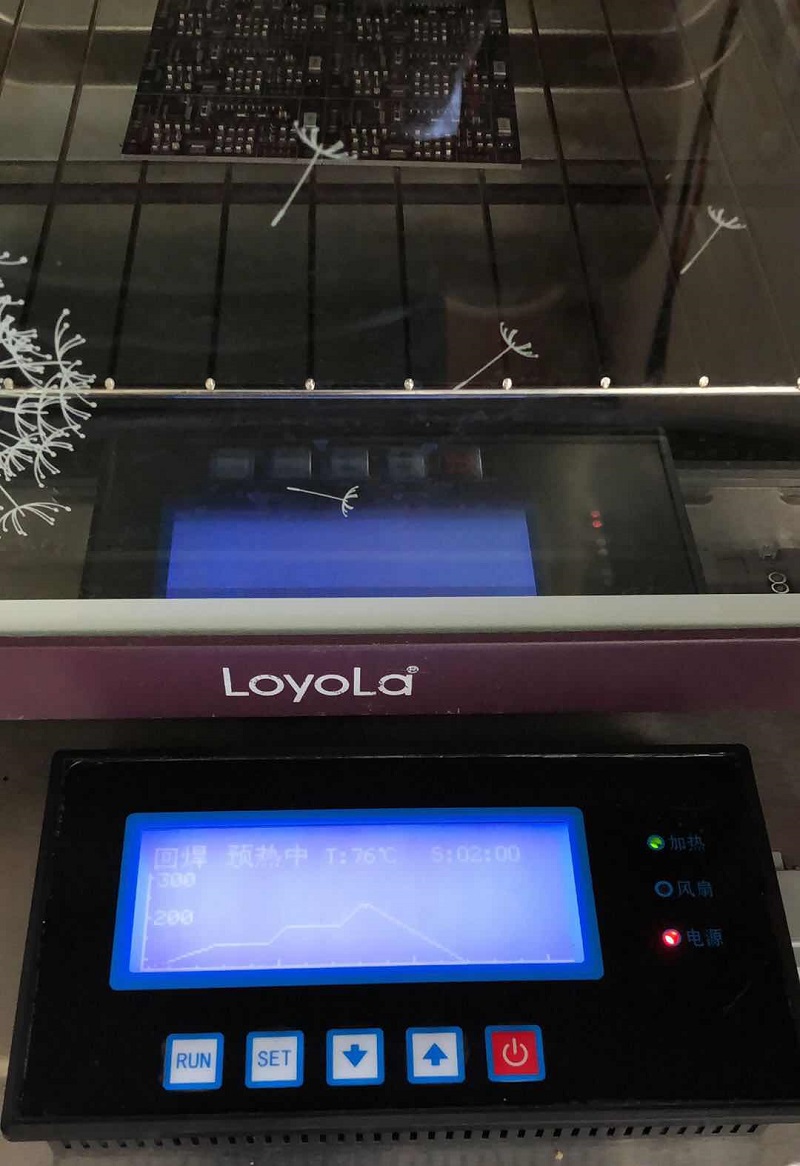

焊接中

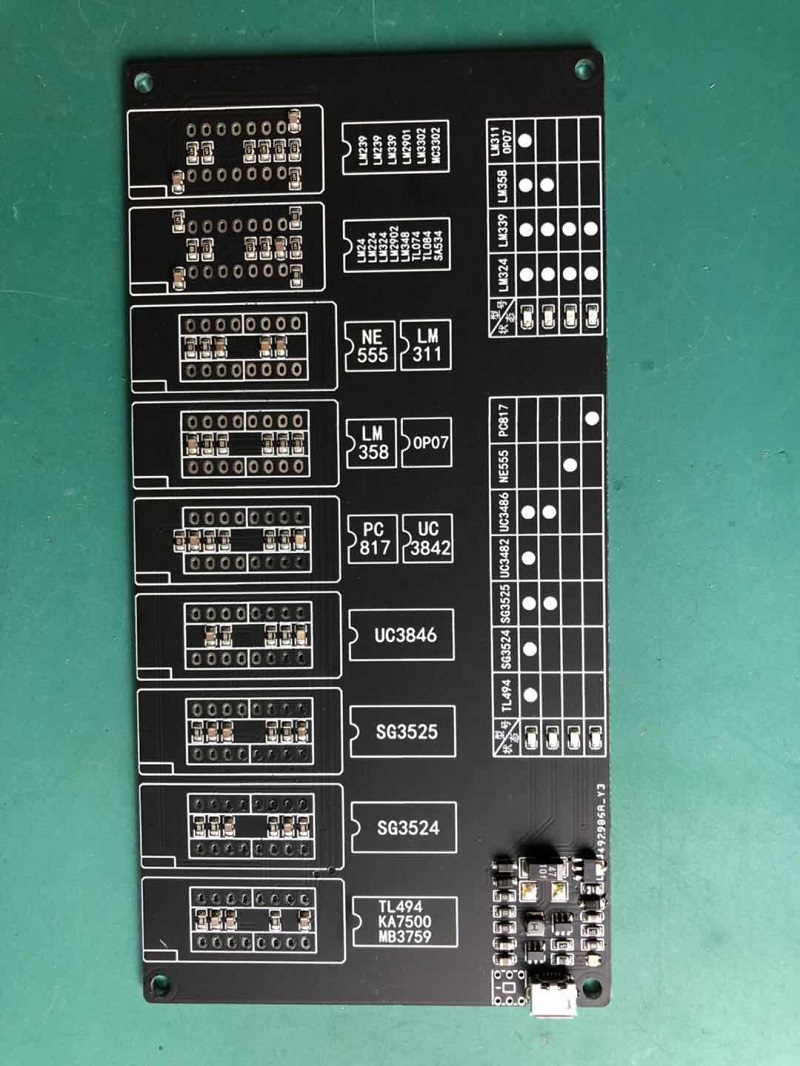

焊接好的成品,還是很不錯的
