請問大佬們 74HC595芯片這樣連接對不對

ID:247810 · 發表于 2019-9-3 15:57

本帖最后由 HeChunmu 于 2019-9-5 23:09 編輯

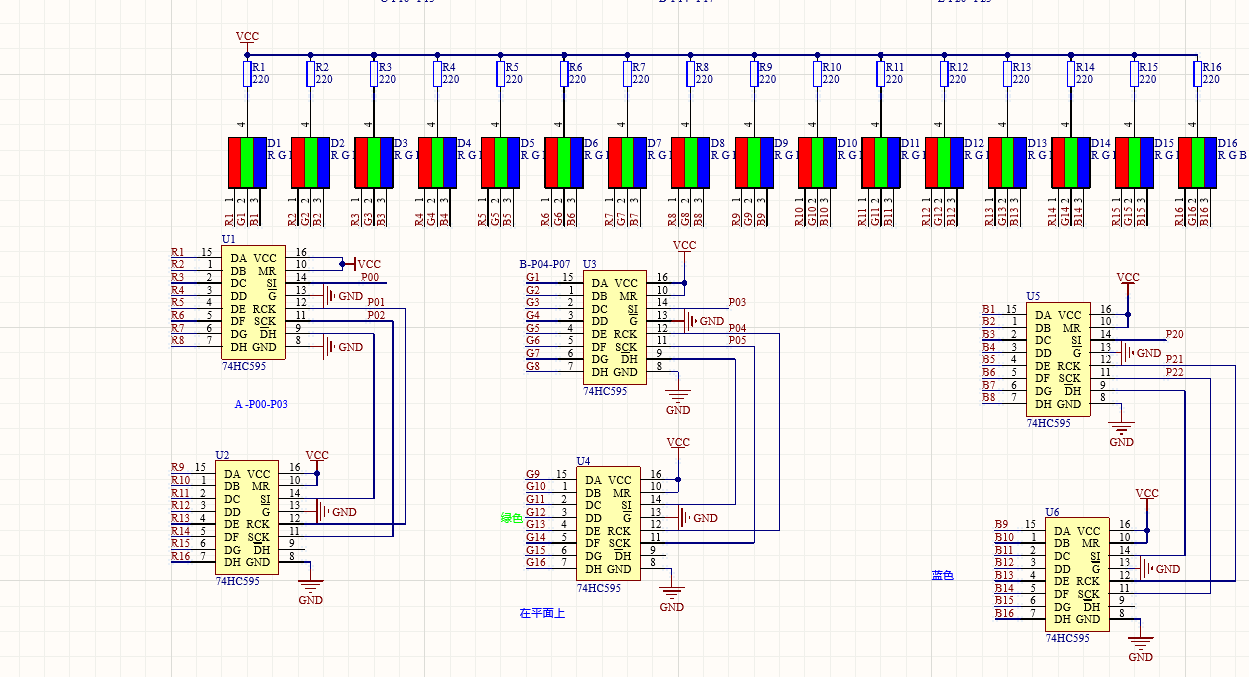

請問大佬們 74HC595這樣連接對不對，我想用他控制16個led

ID:105364 · 發表于 2019-9-3 16:36

沒錯。

ID:275826 · 發表于 2019-9-3 19:17

正確，關鍵是控制程序要對

ID:67199 · 發表于 2019-9-3 23:06

對，LED屏經常這樣連接。

ID:282095 · 發表于 2019-9-4 07:32

應該是對的吧

ID:235200 · 發表于 2019-9-4 08:10

13腳的輸出最好也控制,否則移位時有陰影

ID:367302 · 發表于 2019-9-4 09:08

個人觀點：
早上看了一下74HC595手冊, 這種接法電路能夠正常啟動（需要注意你燈的電流），但是不知道是不是你想要的亮燈的情況（也就是你的需求）；比如：PIN9(Q7S)，會在出現和PIN6、PIN7同時打開的情況；
希望能幫到您，謝謝。

ID:208271 · 發表于 2019-9-4 09:22

基本連接沒錯，具體要看你用什么單片機，控制功能如何。

ID:398162 · 發表于 2019-9-4 09:31

對的沒錯，代碼邏輯寫對就可以了

ID:607232 · 發表于 2019-9-4 09:42

連線沒問題哈
注意程序

ID:208271 · 發表于 2019-9-4 10:19

剛剛仿真了一下，沒問題，建議IO口上拉10K電阻，IO夠用13腳使能端可以控制一下，顯示效果會更好

ID:272119 · 發表于 2019-9-4 10:46

位移我以前用 74LS164 ,做LED數碼管驅動.

ID:463837 · 發表于 2019-9-4 11:54

最好連顯示屏那一塊加幾個74hc245，提高驅動能力

ID:247810 · 發表于 2019-9-4 12:24

chongdazds 發表于 2019-9-4 09:08
個人觀點：
早上看了一下74HC595手冊, 這種接法電路能夠正常啟動（需要注意你燈的電流），但是不知 ...

我主要是驅動16個led燈，這樣連接行不行呢？

ID:291411 · 發表于 2019-9-4 13:10

級聯是正確的，寫代碼的時候要注意兩個芯片的先后級

ID:367302 · 發表于 2019-9-4 14:12

本帖最后由 chongdazds 于 2019-9-4 15:42 編輯

HeChunmu 發表于 2019-9-4 12:24
我主要是驅動16個led燈，這樣連接行不行呢？

我的理解，你可能想（在規格數規定的電流和電壓內）用作陽極來驅動led，如果只是這樣簡單的點燈是可以的；
注意串接電阻。

ID:247810 · 發表于 2019-9-5 23:08

chongdazds 發表于 2019-9-4 09:08
個人觀點：
早上看了一下74HC595手冊, 這種接法電路能夠正常啟動（需要注意你燈的電流），但是不知 ...

您好！這個原理圖有沒有錯呢？
