30v 10a 穩壓可調開關電源改大電壓電流

ID:611327 · 發表于 2019-9-14 15:33

請電源大神們看看這個30v 10a 可調電源能不能改大輸出電壓電流
芯片TL494 LM324 OP07C

ID:313601 · 發表于 2019-9-14 18:57

不錯不錯！

ID:123289 · 發表于 2019-9-15 10:12

可以，但要注意變壓器、電感的參數是否允許。

ID:611327 · 發表于 2019-9-15 13:22

yzwzfyz 發表于 2019-9-15 10:12
可以，但要注意變壓器、電感的參數是否允許。

原理圖還在修改中。。。遲一點更新!
網上看了很多關于tl494 的資料，tl494最高輸出功率只能做到1000出W的功率，不知道有人用494做過2000w的輸出功率

ID:123289 · 發表于 2019-9-16 20:00

tl494與功率關聯性不強！
功率的大小取決于驅動電源、整體電路結構。
494只是開關電源的核心控制部分。

ID:611327 · 發表于 2019-9-28 18:03

yzwzfyz 發表于 2019-9-15 10:12
可以，但要注意變壓器、電感的參數是否允許。

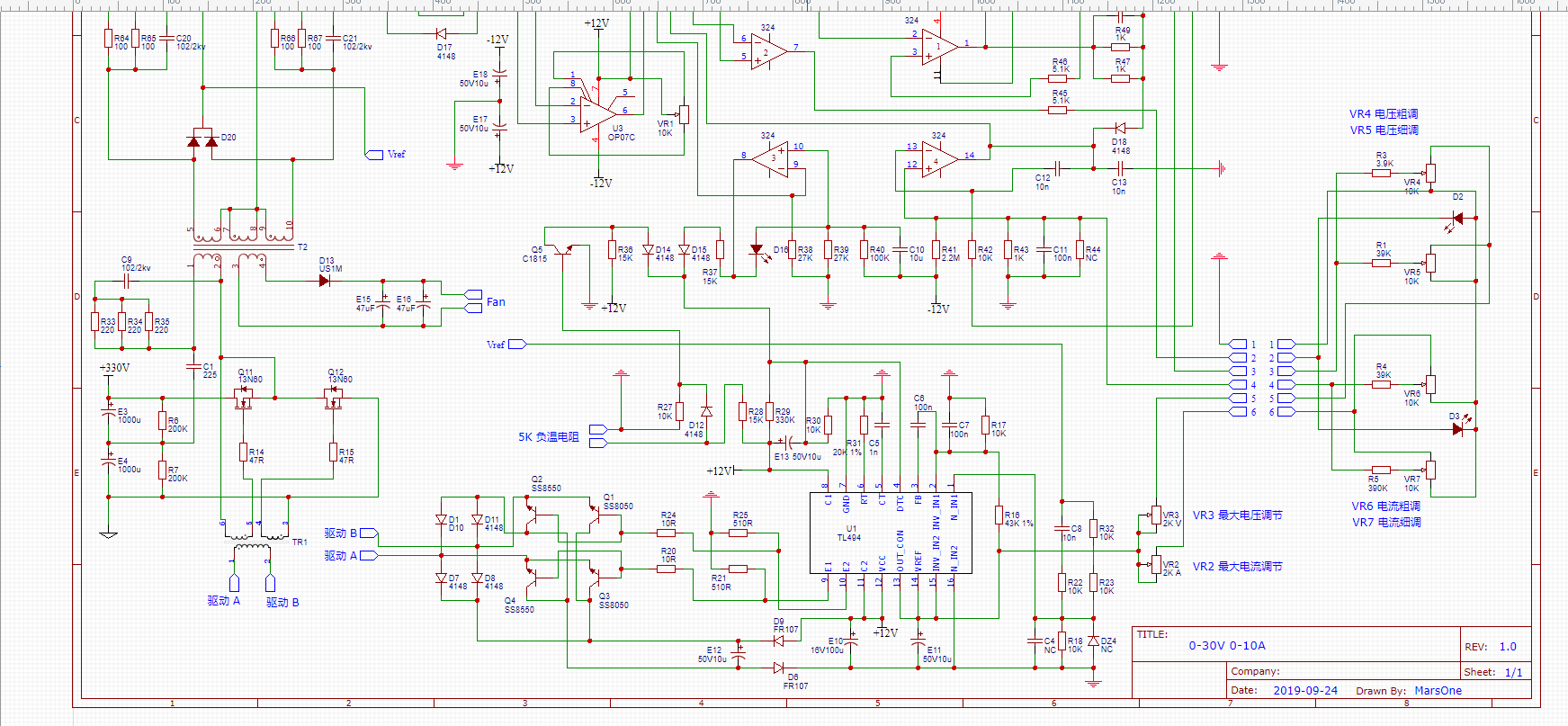

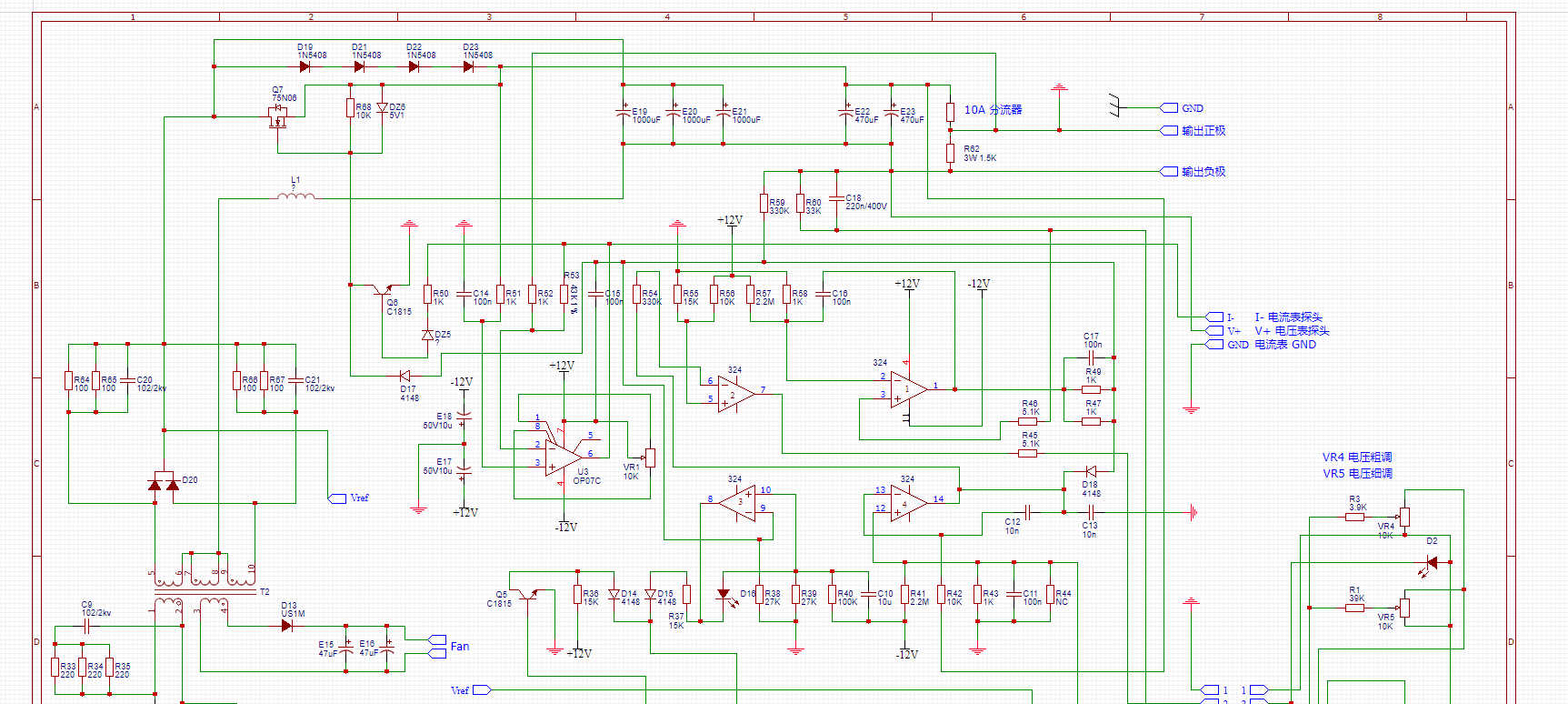

抽空把原理圖畫出來了，求分析。。。！

ID:436736 · 發表于 2020-1-2 14:24

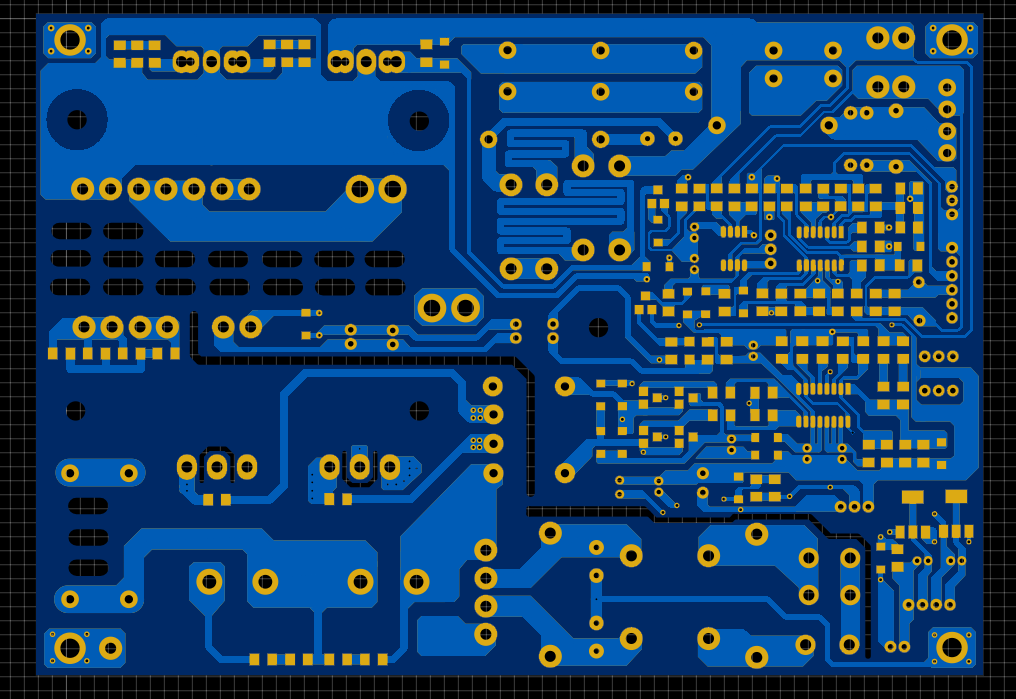

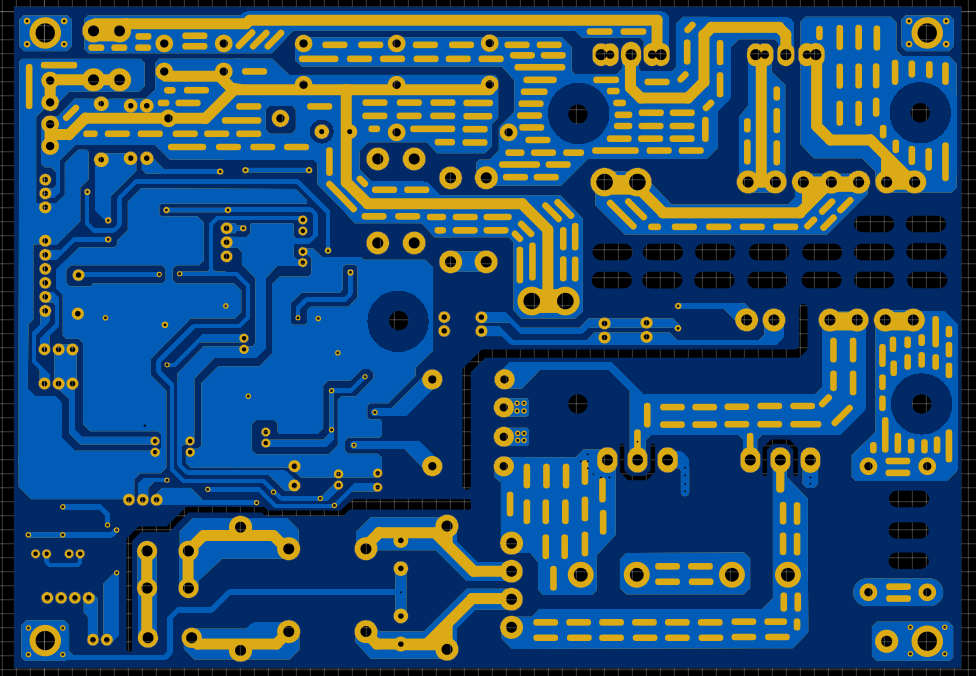

求pcb文件。

ID:7485 · 發表于 2020-1-2 16:12

關鍵在功率元件Q11、Q12和T2上。芯片TL494 、LM324、 OP07C和輸出電流的關系不大。

ID:438668 · 發表于 2020-1-2 18:59

大佬圖畫的不錯

ID:1069359 · 發表于 2023-4-4 09:23

輔電沒畫？
