【Arduino】108種傳感器模塊系列實驗（125）---WeMos D1開發板

ID:513258 · 發表于 2019-9-22 14:23

本帖最后由 eagler8 于 2019-9-22 14:26 編輯

37款傳感器與模塊的提法，在網絡上廣泛流傳，其實Arduino能夠兼容的傳感器模塊肯定是不止37種的。鑒于本人手頭積累了一些傳感器和模塊，依照實踐出真知（一定要動手做）的理念，以學習和交流為目的，這里準備逐一動手試試做實驗，不管成功與否，都會記錄下來---小小的進步或是搞不定的問題，希望能夠拋磚引玉。

【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）

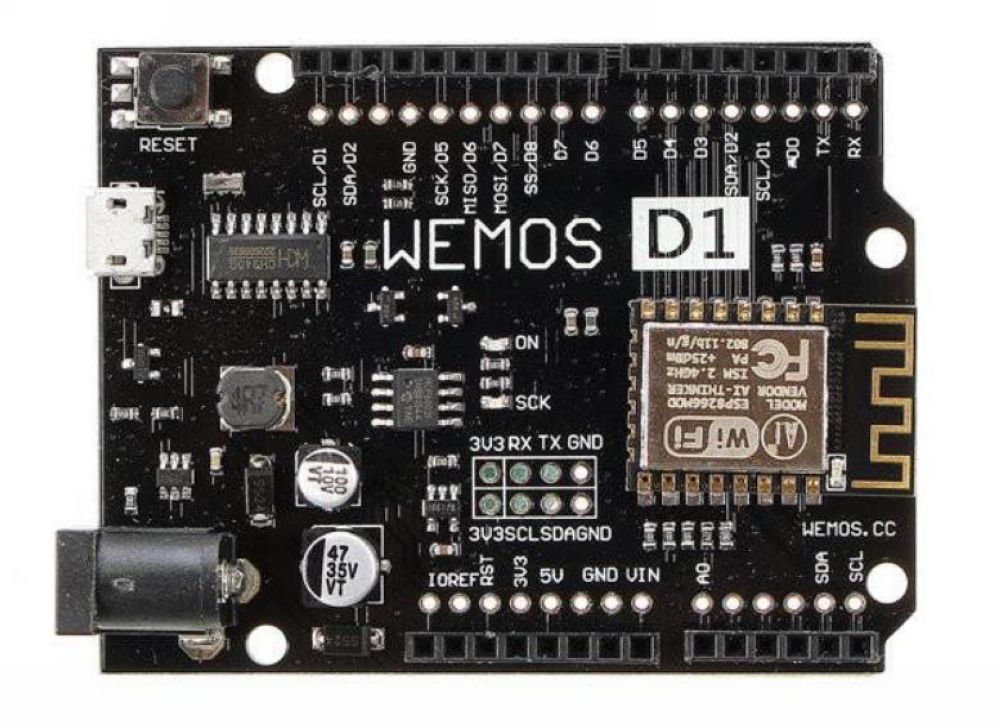

實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266

ID:513258 · 發表于 2019-9-25 14:12

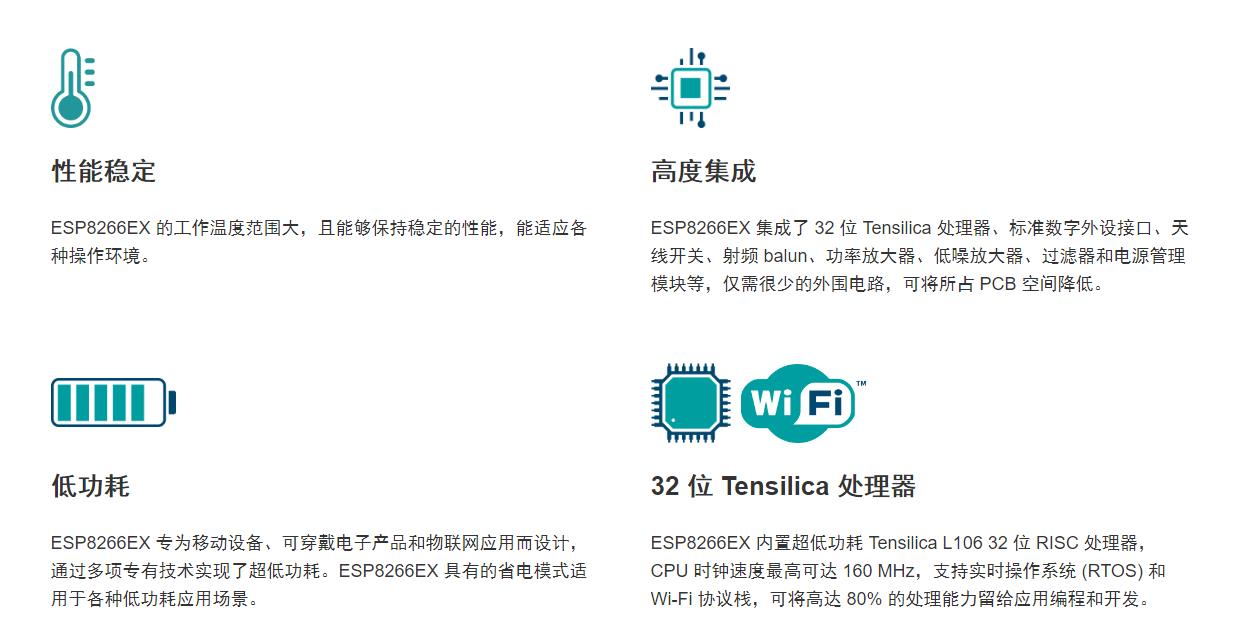

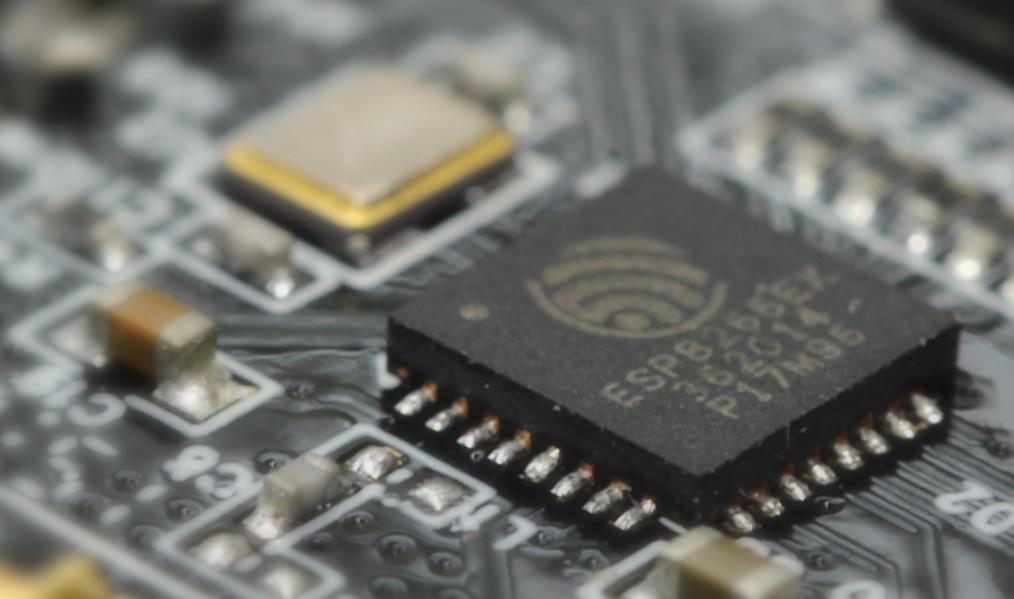

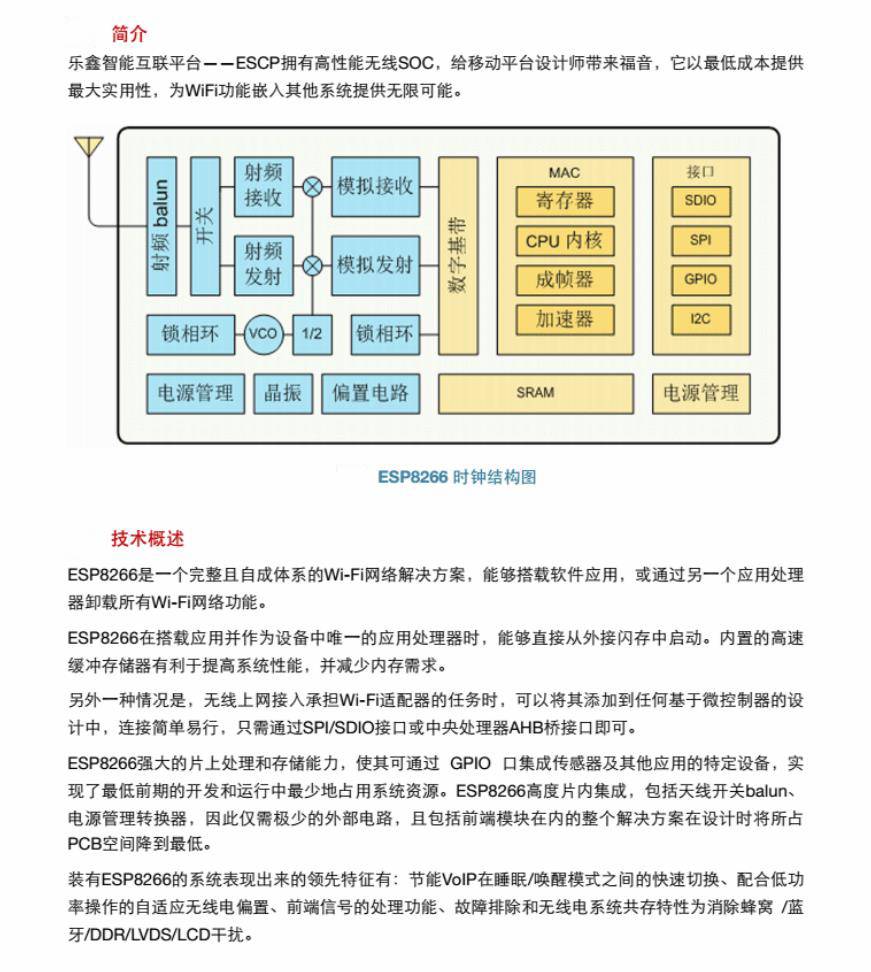

ESP8266
低功耗、高集成度的 Wi-Fi 芯片
僅需 7 個外圍元器件
超寬工作溫度范圍：-40°C 至 +125°C
ESP8285 － ESP8266 內封 8 Mbit Flash

ID:513258 · 發表于 2019-9-25 14:46

ID:513258 · 發表于 2019-9-25 15:05

打開Arduino，選擇了“文件/首選項”，http://arduino.esp8266.com/stable/package_esp8266com_index.json
這個json地址鍵入下圖所示開發板網址管理器的位置，點擊“好”

03 (1).jpg

ID:513258 · 發表于 2019-9-25 15:08

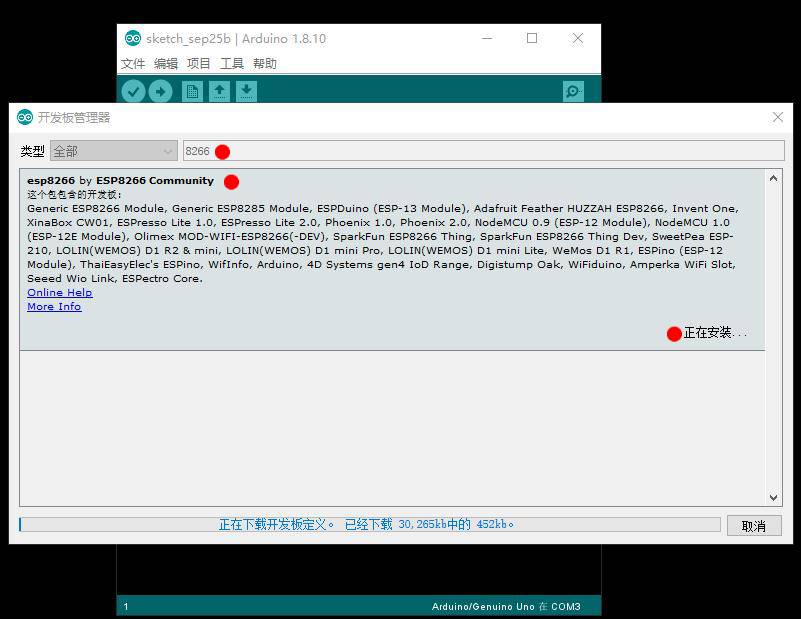

到開發板管理器安裝
在開發板管理器搜索8266就能找到要的支持文件了，開始下載......

04 (1).jpg

ID:513258 · 發表于 2019-9-25 16:25

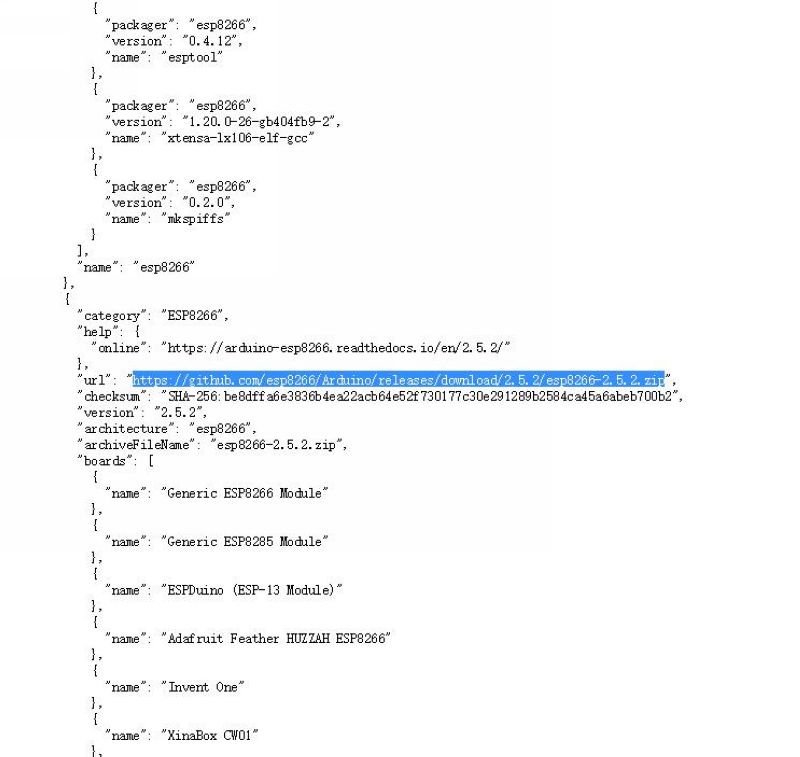

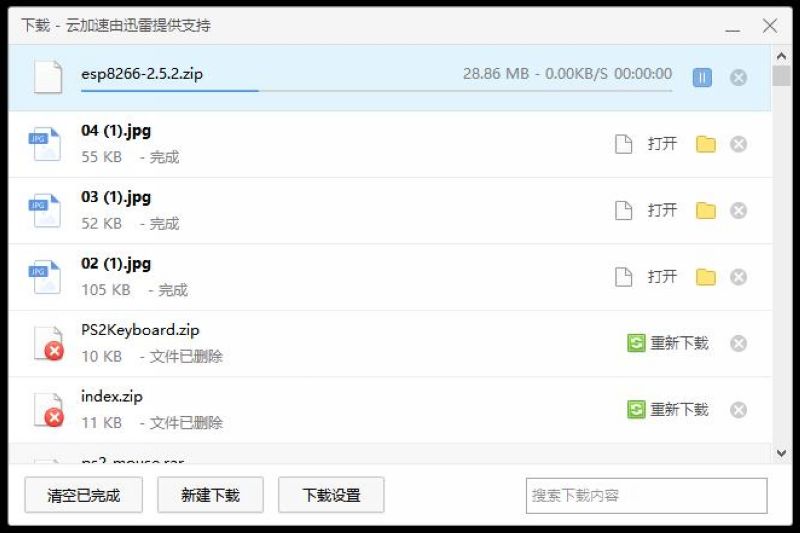

后來找到鏈接(https://github.com/esp8266/Ardui ... 2/esp8266-2.5.2.zip)，直接下載，下了一段還是不行........

ID:513258 · 發表于 2019-9-25 17:07

還有一招是從國內百度網盤上下載

百度網盤鏈接：https://pan.baidu.com/s/1q2-czwNR5xhUaqP12dNqKw

提取碼：p26y

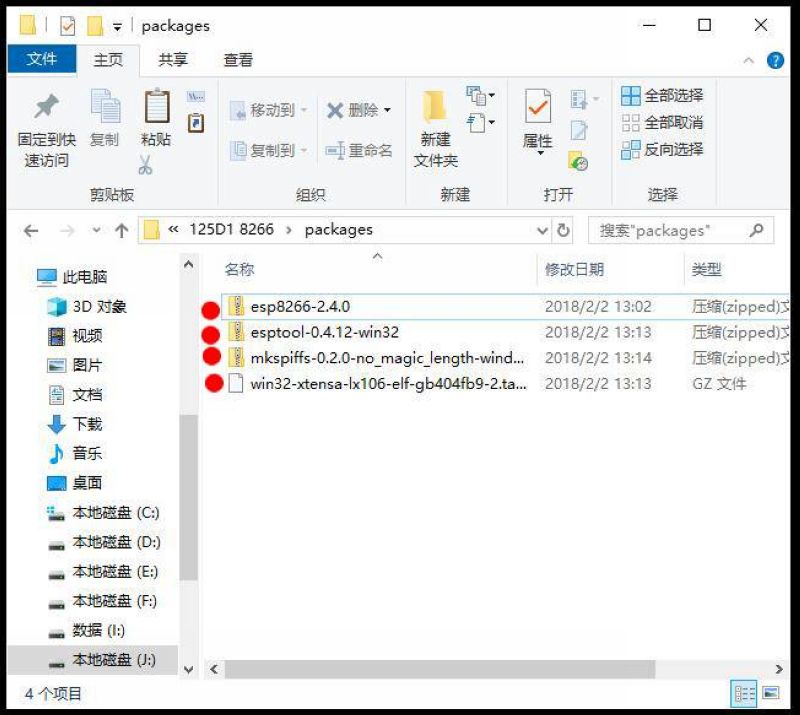

用網盤下載好文件后把文件解壓到

C:\Users\你電腦的用戶名\AppData\Local\Arduino15\staging\packages

解壓好之后重復上面四步就會發現Arduino認為它已經把東西下載好了直接開始安裝，然后就......還是不行啊

ID:513258 · 發表于 2019-9-25 17:12

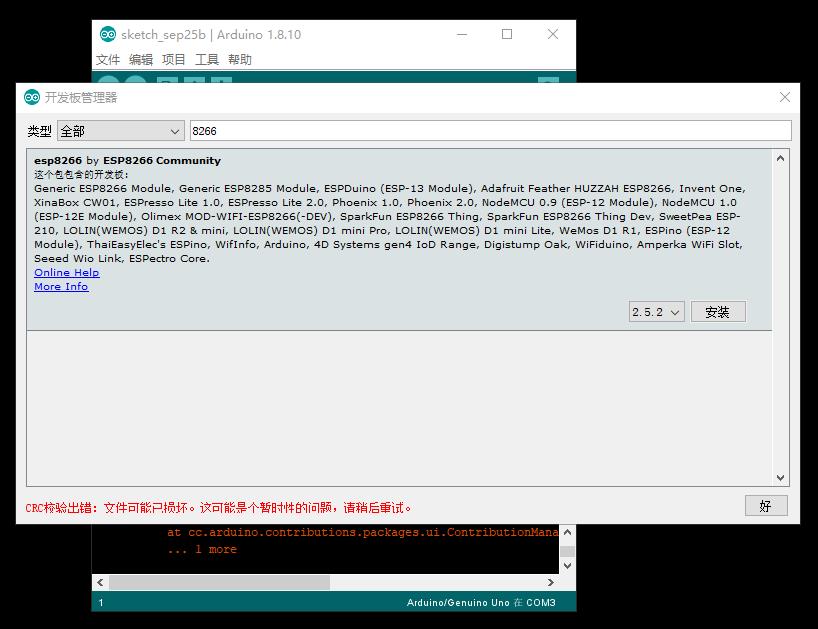

只好回過頭，再去開發板管理器下載，經過二個小時，勉強下載了，沒想到的是校驗沒有通過，說是文件可能壞了.......

ID:513258 · 發表于 2019-9-25 19:07

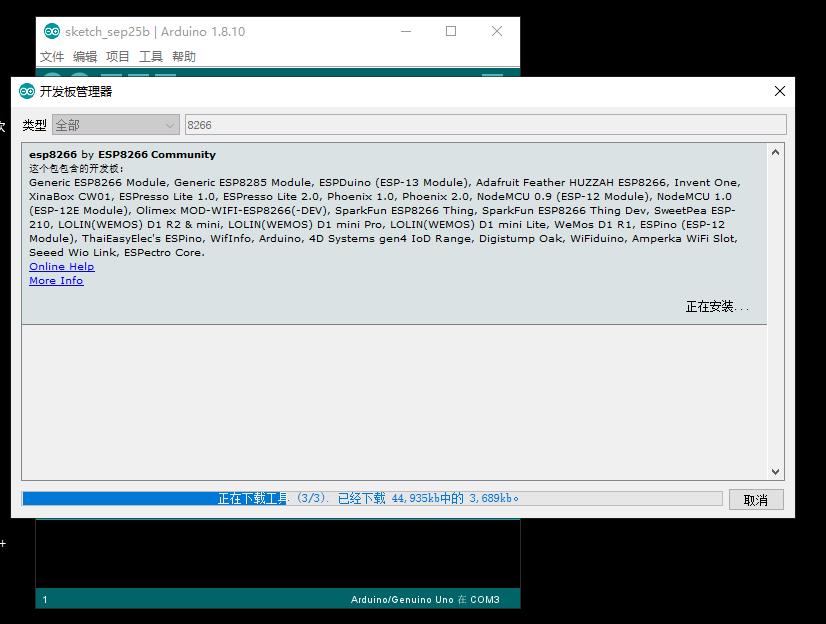

下載第5次，到第三個工具了

ID:513258 · 發表于 2019-9-26 07:55

昨天一晚上沒關電腦，早上繼續下載，呵呵，到第11次終于行了，看來需要多試幾次

06 (1).jpg

ID:513258 · 發表于 2019-9-26 08:56

本帖最后由 eagler8 于 2019-9-26 09:20 編輯

06- (1).jpg

ID:513258 · 發表于 2019-9-26 08:58

/*
【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）
實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266

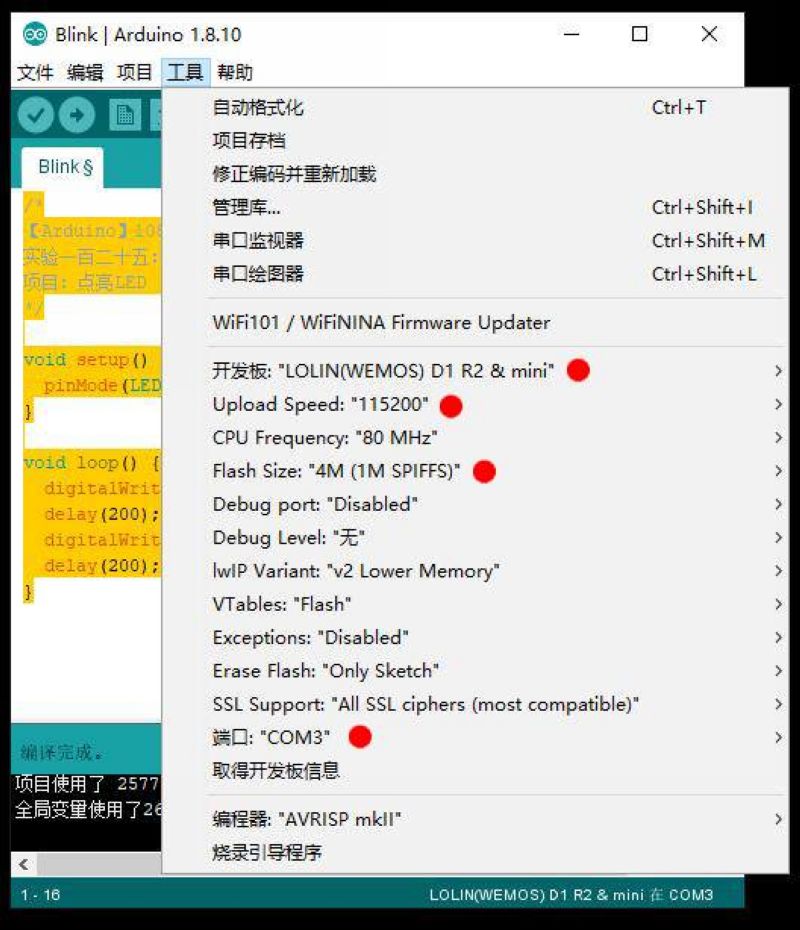

項目：點亮LED （在GPIO14）
*/
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
digitalWrite(LED_BUILTIN, LOW);
delay(200);
digitalWrite(LED_BUILTIN, HIGH);
delay(200);
}

復制代碼

ID:513258 · 發表于 2019-9-26 09:04

ID:513258 · 發表于 2019-9-26 09:19

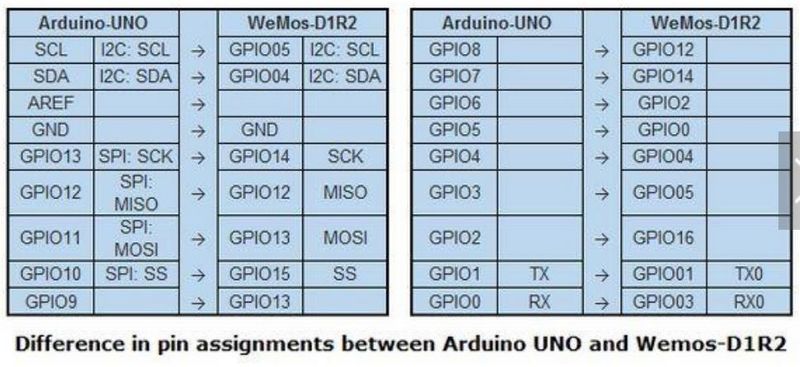

盡管Arduino UNO和WeMos-D1R2類似，但它們的引腳分配還是有一些區別。上圖提供了引腳的映射。在某些情況下，為UNO編寫的程序?qū)⑿枰宰餍薷�，以調整為WeMos-D1R2的正確引腳分配。

ID:513258 · 發表于 2019-9-26 09:33

ESP8266 WeMos-D1R2 接腳圖

ID:513258 · 發表于 2019-9-26 10:07

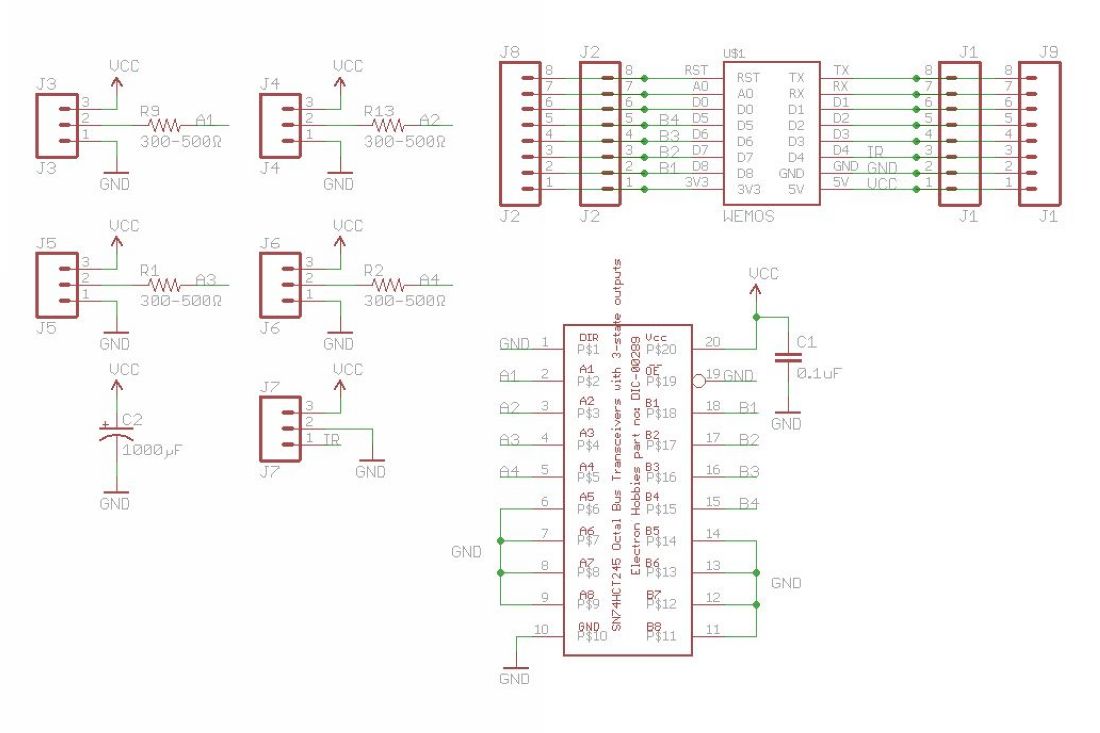

參考電原理圖

ID:513258 · 發表于 2019-9-26 10:58

/*
【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）
實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266

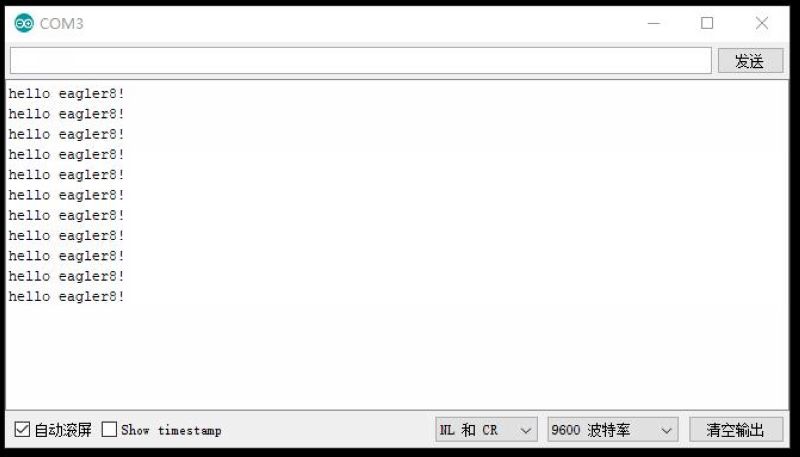

項目：測試串口
*/
void setup() {
// put your setup code here, to run once:
Serial.begin(9600);
}
void loop() {
// put your main code here, to run repeatedly:
Serial.println("hello eagler8!");
delay(2000);
}

復制代碼

ID:513258 · 發表于 2019-9-26 11:00

ID:513258 · 發表于 2019-9-26 11:41

/*
【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）
實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266
項目：無延遲閃爍LED
*/
int ledState = LOW;
unsigned long previousMillis = 0;
const long interval = 1000;
void setup() {
pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
unsigned long currentMillis = millis();
if (currentMillis - previousMillis >= interval) {
previousMillis = currentMillis;
if (ledState == LOW) {
ledState = HIGH; // Note that this switches the LED *off*
} else {
ledState = LOW; // Note that this switches the LED *on*
}
digitalWrite(LED_BUILTIN, ledState);
}
}

復制代碼

ID:513258 · 發表于 2019-9-26 11:53

/*
【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）
實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266
項目：ESP8266閃爍，由Daniel Salazar輪詢超時
*/
#include <PolledTimeout.h>
void ledOn() {
digitalWrite(LED_BUILTIN, LOW); // Turn the LED on (Note that LOW is the voltage level
}
void ledOff() {
digitalWrite(LED_BUILTIN, HIGH); // Turn the LED off by making the voltage HIGH
}
void ledToggle() {
digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN)); // Change the state of the LED
}
esp8266::polledTimeout::periodicFastUs halfPeriod(500000); //use fully qualified type and avoid importing all ::esp8266 namespace to the global namespace
// the setup function runs only once at start
void setup() {
Serial.begin(115200);
Serial.println();
Serial.printf("periodic/oneShotMs::timeMax() = %u ms\n", (uint32_t)esp8266::polledTimeout::periodicMs::timeMax());
Serial.printf("periodic/oneShotFastMs::timeMax() = %u ms\n", (uint32_t)esp8266::polledTimeout::periodicFastMs::timeMax());
Serial.printf("periodic/oneShotFastUs::timeMax() = %u us\n", (uint32_t)esp8266::polledTimeout::periodicFastUs::timeMax());
Serial.printf("periodic/oneShotFastNs::timeMax() = %u ns\n", (uint32_t)esp8266::polledTimeout::periodicFastNs::timeMax());
#if 0 // 1 or debugging polledTimeoutf
Serial.printf("periodic/oneShotMs::rangeCompensate = %u\n", (uint32_t)esp8266::polledTimeout::periodicMs::rangeCompensate);
Serial.printf("periodic/oneShotFastMs::rangeCompensate = %u\n", (uint32_t)esp8266::polledTimeout::periodicFastMs::rangeCompensate);
Serial.printf("periodic/oneShotFastUs::rangeCompensate = %u\n", (uint32_t)esp8266::polledTimeout::periodicFastUs::rangeCompensate);
Serial.printf("periodic/oneShotFastNs::rangeCompensate = %u\n", (uint32_t)esp8266::polledTimeout::periodicFastNs::rangeCompensate);
#endif
pinMode(LED_BUILTIN, OUTPUT); // Initialize the LED_BUILTIN pin as an output
using esp8266::polledTimeout::oneShotMs; //import the type to the local namespace
//STEP1; turn the led ON
ledOn();
//STEP2: wait for ON timeout
oneShotMs timeoutOn(2000);
while (!timeoutOn) {
yield();
}
//STEP3: turn the led OFF
ledOff();
//STEP4: wait for OFF timeout to assure the led is kept off for this time before exiting setup
oneShotMs timeoutOff(2000);
while (!timeoutOff) {
yield();
}
//Done with STEPs, do other stuff
halfPeriod.reset(); //halfPeriod is global, so it gets inited on sketch start. Clear it here to make it ready for loop, where it's actually used.
}
// the loop function runs over and over again forever
void loop() {
if (halfPeriod) {
ledToggle();
}
}

復制代碼

ID:513258 · 發表于 2019-9-26 12:05

/*
【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）
實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266

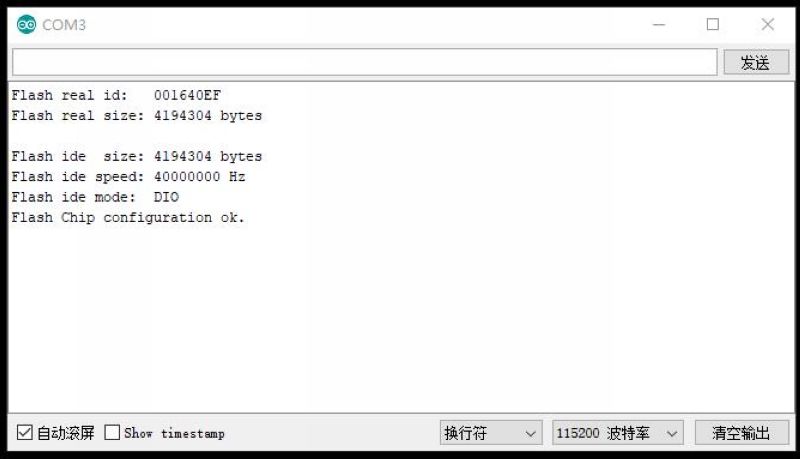

項目：測試ide的eeprom設置是否與硬件匹配
*/
void setup(void) {
Serial.begin(115200);
}
void loop() {
uint32_t realSize = ESP.getFlashChipRealSize();
uint32_t ideSize = ESP.getFlashChipSize();
FlashMode_t ideMode = ESP.getFlashChipMode();
Serial.printf("Flash real id: %08X\n", ESP.getFlashChipId());
Serial.printf("Flash real size: %u bytes\n\n", realSize);
Serial.printf("Flash ide size: %u bytes\n", ideSize);
Serial.printf("Flash ide speed: %u Hz\n", ESP.getFlashChipSpeed());
Serial.printf("Flash ide mode: %s\n", (ideMode == FM_QIO ? "QIO" : ideMode == FM_QOUT ? "QOUT" : ideMode == FM_DIO ? "DIO" : ideMode == FM_DOUT ? "DOUT" : "UNKNOWN"));
if (ideSize != realSize) {
Serial.println("Flash Chip configuration wrong!\n");
} else {
Serial.println("Flash Chip configuration ok.\n");
}
delay(5000);
}

復制代碼

ID:513258 · 發表于 2019-9-26 12:07

ID:513258 · 發表于 2019-9-26 12:33

/*
【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）
實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266

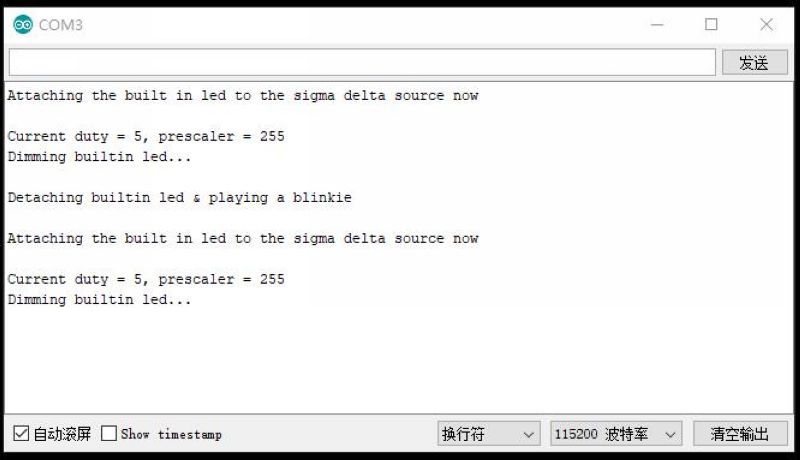

項目：將內置LED連接到Sigma Delta源，呼吸燈
*/
#include "sigma_delta.h"
void setup() {
Serial.begin(115200);
pinMode(LED_BUILTIN, OUTPUT); // blinkie & sigma-delta mix
uint32_t reqFreq = 1000;
uint32_t realFreq;
realFreq = sigmaDeltaSetup(0, reqFreq); // chose a low frequency
Serial.println();
Serial.println("Start Sigma Delta Example\n");
Serial.printf("Frequency = %u\n", realFreq);
}
void loop() {
uint8_t duty, iRepeat;
Serial.println("Attaching the built in led to the sigma delta source now\n");
Serial.printf("Current duty = %i, prescaler = %i\n", sigmaDeltaRead(), sigmaDeltaGetPrescaler());
sigmaDeltaAttachPin(LED_BUILTIN);
Serial.println("Dimming builtin led...\n");
for (iRepeat = 0; iRepeat < 10; iRepeat++) {
for (duty = 0; duty < 255; duty = duty + 5) {
sigmaDeltaWrite(0, duty);
delay(10);
}
for (duty = 255; duty > 0; duty = duty - 5) {
sigmaDeltaWrite(0, duty);
delay(10);
}
}
Serial.println("Detaching builtin led & playing a blinkie\n");
sigmaDeltaDetachPin(LED_BUILTIN);
for (iRepeat = 0; iRepeat < 20; iRepeat++) {
digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
delay(500);
}
}

復制代碼

ID:513258 · 發表于 2019-9-26 12:34

ID:513258 · 發表于 2019-9-26 13:01

/*
【Arduino】108種傳感器模塊系列實驗（資料+代碼+圖形+仿真）
實驗一百二十五：升級版 WeMos D1 R2 WiFi UNO 開發板基于ESP8266

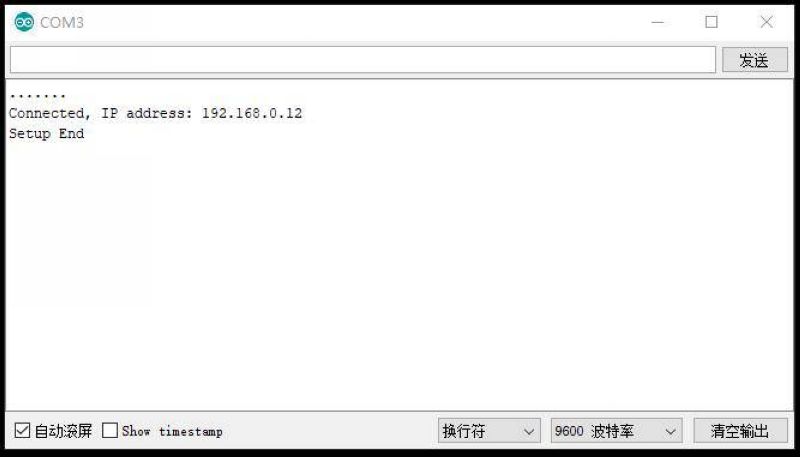

項目：Station模式下的操作實例,查詢IP地址
*/
#include <ESP8266WiFi.h>
#define AP_SSID "eagler8" //這里改成你的wifi名字
#define AP_PSW "zy156721"//這里改成你的wifi密碼
void setup(){
//設置串口波特率，以便打印信息
Serial.begin(9600);
//啟動STA模式，并連接到wifi網絡
WiFi.begin(AP_SSID, AP_PSW);
Serial.print(String("Connecting to ")+AP_SSID);
//判斷網絡狀態是否連接上，沒連接上就延時500ms，并且打出一個點，模擬連接過程
while (WiFi.status() != WL_CONNECTED){
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.print("Connected, IP address: ");
//輸出station IP地址，這里的IP地址由DHCP分配
Serial.println(WiFi.localIP());
Serial.println("Setup End");
}
void loop() {
}

復制代碼

ID:513258 · 發表于 2019-9-26 13:06
