51單片機驅動無變壓器串聯型開關電源—能否成立

ID:278314 · 發表于 2019-9-28 15:13

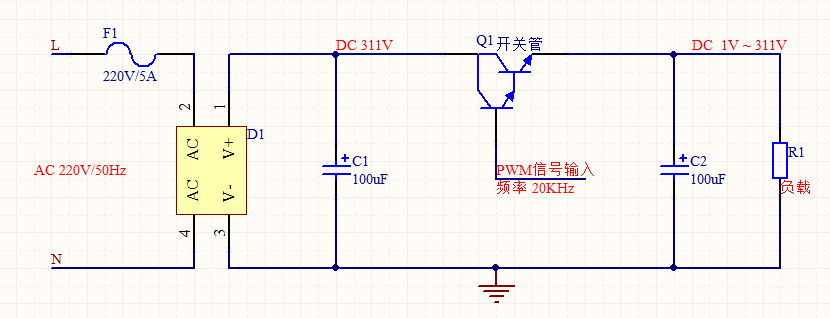

話不多說，直接看圖（大致的框架圖）我的設想是：51單片機產生PWM信號，通過改變占空比來調節后面的負載所需電壓


ID:149144 · 發表于 2019-9-28 16:38

理論上是可以的，你的單片機怎么供電呢？開關管后面是電感儲能還是變壓器變壓呢？后面要整流

ID:332444 · 發表于 2019-9-28 18:39

很不安全也不現實，前人為何不提？不是沒想過，也許不是沒實驗過。

ID:505032 · 發表于 2019-9-28 19:24

1、僅僅使用占空比來調節后面的負載所需電壓，理論上可行。
2、你的電路是怎么樣開始工作的？這樣的電路基本不行。
3、大比例的占空比，濾波怎么也得π型吧，參看歐陸2604表的電源部分。
4、多看看開關電源設計的經典書籍，修行不是一兩天的事情。

5、現有技術，初始化電路也不會太大難題。
6、不過占空比過大，電路穩定性覺得有點玄乎。

ID:213173 · 發表于 2019-9-28 20:45

在固定負載的情況下其調壓功能基本能夠成立，但實際電路需要解決的問題很多，電路也就復雜得多。

ID:617709 · 發表于 2019-9-28 20:53

開關電源并不是一個簡單的可控占空比開關，理論都不對，先看BUCK電路原理。

ID:278314 · 發表于 2019-9-29 11:41

cuihaodianzi 發表于 2019-9-28 16:38
理論上是可以的，你的單片機怎么供電呢？開關管后面是電感儲能還是變壓器變壓呢？后面要整流

為什么開關電源一定要用電感或者變壓器呢，就這樣改變占空比調節開關管輸出的電壓值，不想用電感或者變壓器了，電路沒有隔離啊，不安全啊，這些先不考慮，我就是想做一個從1V到310V連續可調的調壓電路

ID:332444 · 發表于 2019-9-29 14:11

如果只是想做一個從1V到310V連續可調的調壓電路一個電位器足矣

ID:278314 · 發表于 2019-9-29 17:26

xianfajushi 發表于 2019-9-29 14:11
如果只是想做一個從1V到310V連續可調的調壓電路一個電位器足矣

那樣效率就低了吧，開關管不是工作在開關狀態吧，應該是放大狀態，這樣的話開關管壓降會很大，對管子的要求也很高吧

ID:618096 · 發表于 2019-9-29 18:30

紋波會把你電路脆弱的元件燒壞

ID:332444 · 發表于 2019-9-29 18:51

txj518 發表于 2019-9-29 17:26
那樣效率就低了吧，開關管不是工作在開關狀態吧，應該是放大狀態，這樣的話開關管壓降會很大，對管子的要 ...

問題在于你沒描述出要做成蝦米樣的參數，我才說電位器即可。

ID:332444 · 發表于 2019-9-29 18:54

txj518 發表于 2019-9-29 17:26
那樣效率就低了吧，開關管不是工作在開關狀態吧，應該是放大狀態，這樣的話開關管壓降會很大，對管子的要 ...

我所說的用電位器即可獲得，只單用電位器獲得電壓點，沒三極管等元件，只有一個電位器，可能你理解不同。

ID:278314 · 發表于 2019-10-13 11:42

xianfajushi 發表于 2019-9-29 18:54
我所說的用電位器即可獲得，只單用電位器獲得電壓點，沒三極管等元件，只有一個電位器，可能你理解不同。

只有一個電位器啊，那得多少瓦的電位器啊
