PT100檢測芯片XTR105在STC單片機上應用問題

ID:403024 · 發表于 2019-10-27 11:25

最近在看PT100的溫度采集電路，XTR105是將PT100電阻的信號轉換成4-20mA芯片�？戳诵酒謨�，輸出電流與電阻的關系沒有寫的很清楚，所以請教下論壇里的大神是不是這樣應用。

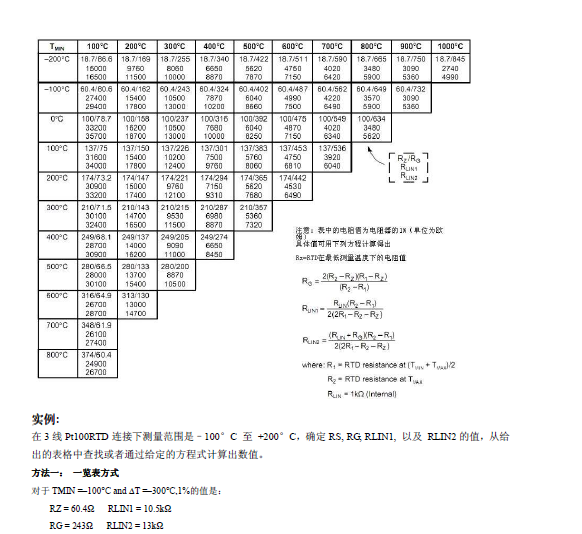

XTR計算表

按照數據手，根據PT100阻值表得出最小溫度值Rz, 最大溫度阻值R2，計算得出Rg,Rlin1,Rlin2.然后就按技術手冊得出硬件電路。如實例中我的四個電阻阻值按Rz=60.25Ω Rg=242.3Ω Rlin1=10.5kΩ Rlin2=13kΩ,搭成應用電路。這樣輸出的4-20mA 對應的溫度就是-100 ~200℃(若溫度范圍不一樣則根據PT100中的阻值表得出RZ與R2再計算出Rg)。得出電流后再用一個精密電阻150Ω將電路轉換成電壓，電壓信號經過一個電壓跟隨器供給STC15的AD引腳。(Tmax-Tmin)/(20-4)=(T-Tmin)/(I-4) 其中Tmax=200℃ Tmin=-100℃,I是檢測到的電流值，T是要測量的溫度，根據上面的公式計算得出所需測量的溫度為T？

ID:94031 · 發表于 2019-10-28 09:54

得出電流后再用一個精密電阻150Ω將電路轉換成電壓直接供給STC15的AD引腳就行。
