可直接打樣arduino uno r3原版PCB文件Altium Designer格式

ID:554617 · 發表于 2019-11-4 18:49

Altium Designer畫的arduino uno r3原理圖和PCB圖如下：(51hei附件中可下載工程文件)

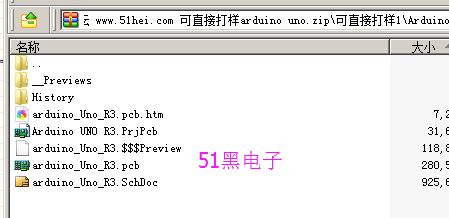

全部資料51hei下載地址：

可直接打樣arduino uno.zip (955.24 KB, 下載次數: 84)

ID:6846 · 發表于 2020-3-8 10:57

本帖最后由 wishriver 于 2020-3-11 20:20 編輯

建議admin妥善實行獎勵操作，仔細看看pcb，接地網絡都沒有，pcb各種丟失via，
說直接打樣就可以用，樓主你自己試過嗎？
這是轉換出來的arduino的eagle圖紙吧，丟失很多東西，建議大家不要下載，
訪問https://store.arduino.cc就可以找到官方原版的

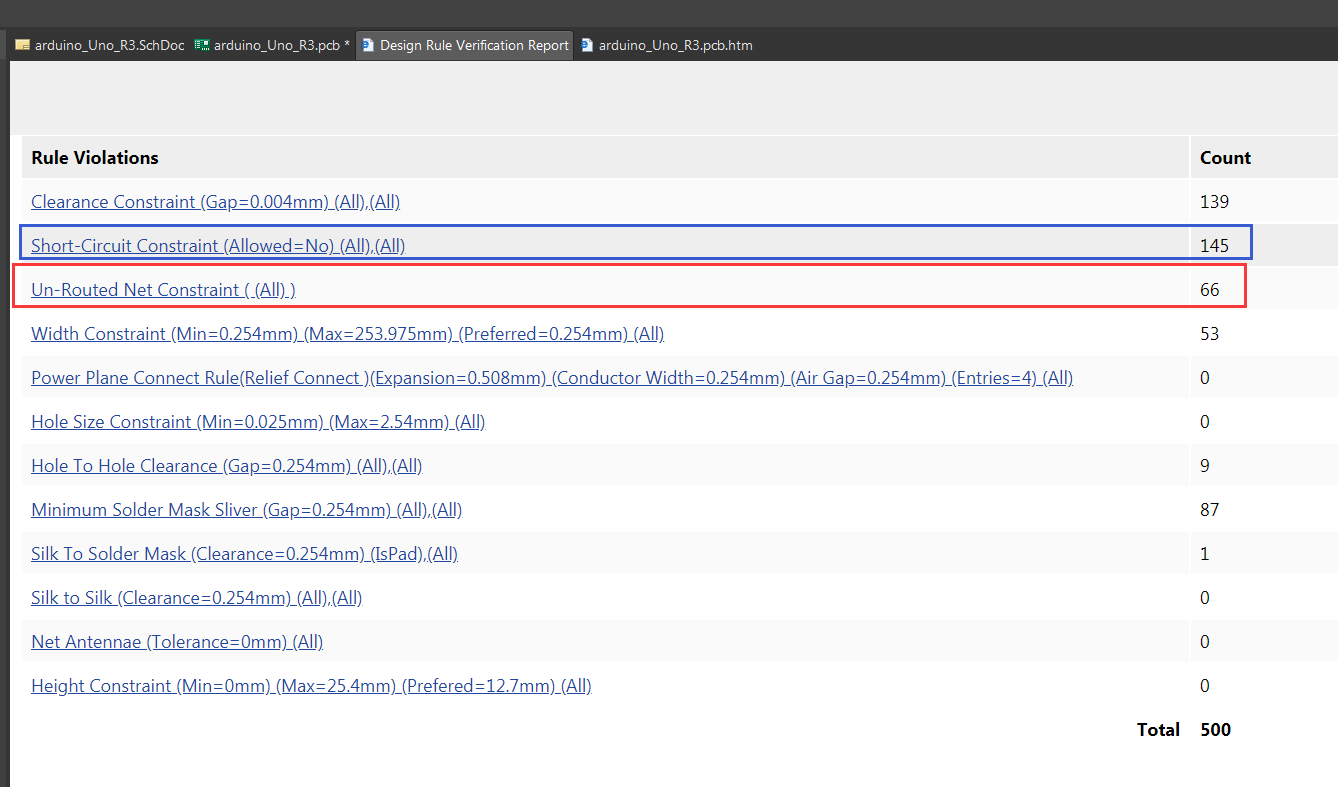

下邊是錯誤信息
