數字邏輯電路實驗 數值判別電路 用門電路設計一個組合邏輯電路

[復制鏈接]
跳轉到指定樓層
樓主
ID:640132 發表于 2019-11-12 11:48 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
廢話不多說。。這是數字邏輯電路實驗報告。有需要的可以來看看

1、 認識數字集成電路,能識別各種類型的數字器件和封裝
2、 掌握小規模組合邏輯和邏輯函數的工程設計方法
3、 學習 Mulitisim 邏輯化簡操作和使用方法
4、 掌握常用中規模組合邏輯器件的功能和使用方法
5、 學習查找器件資料,通過器件手冊了解器件。
6、 了解面包板的基本結構、掌握面包板連接電路的基本方法和要求
7、 了解實驗箱的基本結構,掌握實驗箱電源、邏輯開關和 LED 電平指示的用法
8、 學習基本的數字電路的故障檢查和排除方法

二、實驗內容及方案
1、 數值判別電路

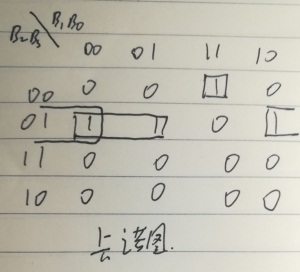

a) 用門電路設計一個組合邏輯電路,它接收一位 8421BCD 碼 B3B2B1B0,僅當 2 < B3B2B1B0 < 7 時輸出 Y才為 1

實驗設計方案

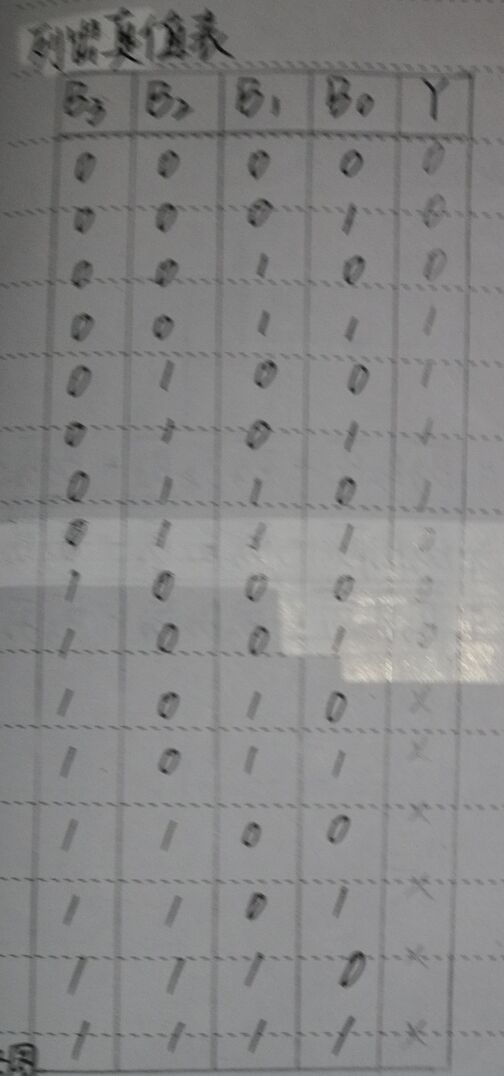

輸入信號:B3B2B1B0=3、4、5、6時為真,其余為假
輸出信號:Y==1

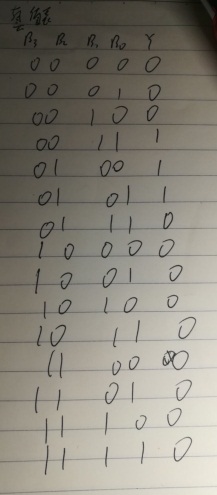

b) 用門電路設計一個組合邏輯電路,它接收 4 位 2 進制數 B3B2B1B0,僅當 2 < B3B2B1B0 < 7 時輸出 Y 才為 1

實驗設計方案

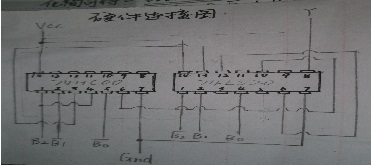

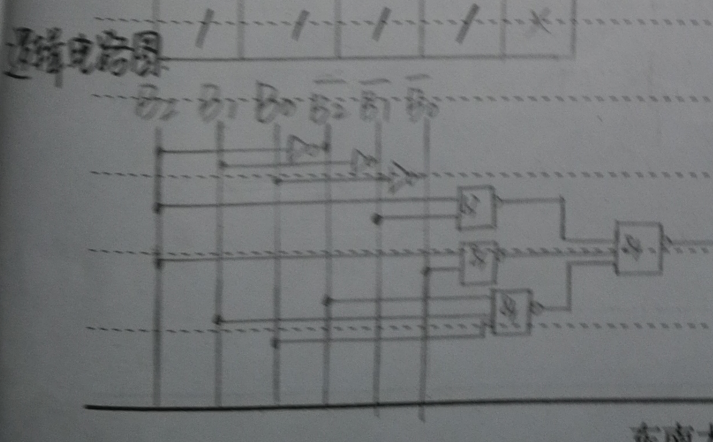

邏輯電路圖

2、設計一個 3 位二進制原碼轉補碼電路,用三種方案實現:

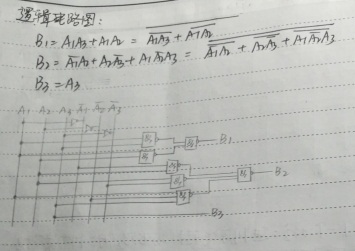

a) 全部用門電路實現

實驗設計方案

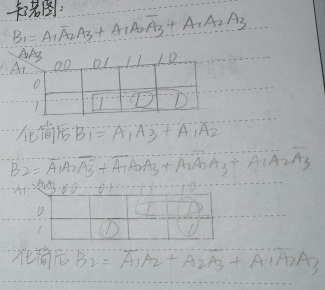

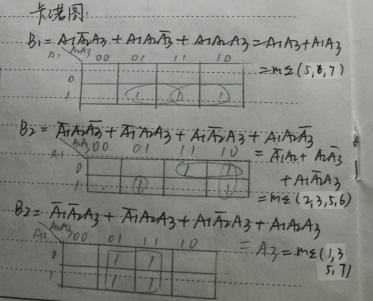

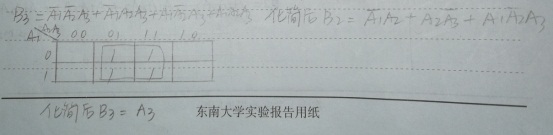

寫出B表達式,全為真時輸出B=1,否則為0
水A1A2A3,輸出B1B2B3(未a1a2a3補碼)

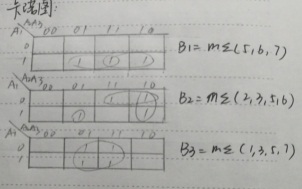

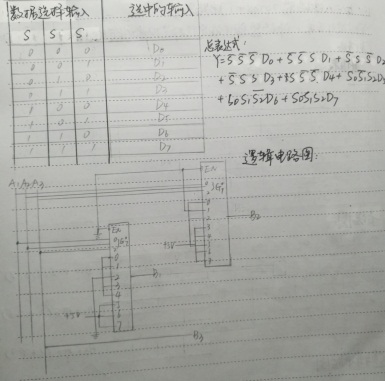

b) 用數據選擇器 74151+門電路實現
實驗設計方案
數據選擇器通過確定的選擇輸入數據實現對A1A2A3的取反

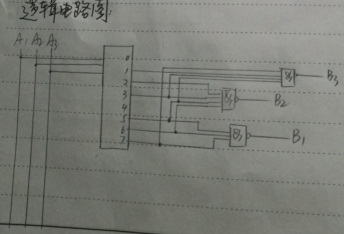

c) 用三八譯碼器 74138+門電路實現
實驗設計方案
譯碼器通過確定選擇實現數據定向輸出,最后與非取反

3、 人類有四種血型:A、B、AB 和 O 型。輸血時,輸血者與受血者必須符合下圖的規定,否則有生命危險,
利用數據選擇器和最少數量的與非門,完成血型配對任務。
實驗設計方案
真值表


  • 實驗總結
數電實驗讓我們自己去驗證一下書上的理論,自己去設計,有利于培養我們的實際設計能力和動手能力。通過數電實驗,我們懂得了不僅要學會實驗技術,更應當掌握實驗方法的道理,即用實驗檢驗理論的方法,尋求物理量之間相互關系的方法,尋求最佳方案的方法等等,掌握這些方法比做了幾個實驗更為重要。
