關于使用Altium Designer PCB布線的問題記錄

[復制鏈接]
跳轉到指定樓層
樓主
ID:302883 發表于 2019-11-14 12:55 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
對時鐘和數據要求比較高的芯片需要走等長線,高頻的線才用。
  • Ad走等長線的方法:
對時鐘和數據要求比較高的芯片需要走等長線,高頻的線才用。
T+R -> 點擊選擇需要走等長的線(較短的)-> Tab ->勾選源自網絡 ->點擊選擇需要等長的線(較長的)->點擊把鼠標移到要走的線就能自動走了

  • PCB功能接口圖:
  • 這個花了很長時間主要是想模仿別人不會隨機應變。而且最后出來的效果不怎么好。主要對cad也不是很熟,還有不夠熟悉ad的文件輸出還有pdf的靈巧轉換的選項。
  • 生成cad文件
  • 智能Pdf轉位號圖


記得打印背面需要按要打勾。

  • 如何建立庫
新建->Project->Intergrated library->Browse Location(選擇文件保存的地方)->給工程添加文件->畫好封裝庫保存(保存在和工程同個目錄下)->畫好原理圖庫 添加對應的封裝保存->保存工程->執行->在輸出的文件下即可找到庫


5、原理圖元器件自動編號
工具->標注所有元器件 T+N

  • 使用靈巧粘貼
選中元器件復制->編輯->靈巧粘貼 ctrl+c   ctrl+shift+v

7、批量修改封裝

8、元器件移動

9 、確定板子的形狀
1 在Keep-out layer板層畫好板子的形狀-
2 選中線條
3 設計->板子形狀->按照選擇對象定義
注意:板子要是閉合的,否則后面會出錯

10、畫封裝注意事項
把每個測試點都測量清楚,當覺得自己測量好了之后,先不要急著畫,自己在腦子里構想一下畫的過程,如果每個過程都清晰就開始畫。不要遇到了再測,一次性測清楚再畫。

11、遇到芯片變綠出錯
解決辦法:
設計->規則->clearance->最小間距->6mil

12、設置網絡類
快捷鍵 D+C
1 設計->類
2 添加類
3 兩個箭頭表示全部網絡移過去

4 兩個箭頭表示選中網絡移過去

13、設置不同網絡布線的線寬
快捷鍵D+R 可以先 右擊線寬->新規則->選擇網絡的類->選擇之前的分好的網絡類->設置規則。
14、挖空覆銅
放置->多邊形填充挖空->畫了虛線的面積就是禁止覆銅的區域->覆銅

15、多邊形填充
快捷鍵P

16、覆銅/多邊形的操作隱藏/顯示
隱藏覆銅

顯示覆銅
工具->多邊形操作->多變形管理器
快捷鍵 T+G+M

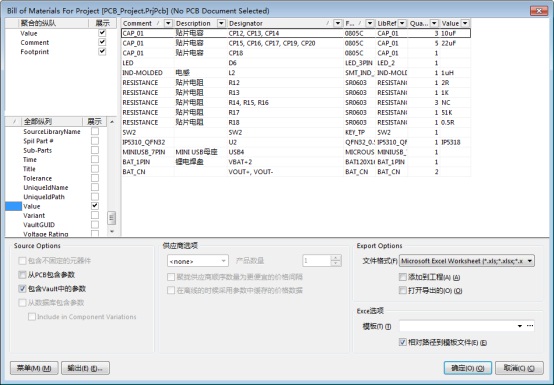

17、按數值導出BOM
1 報告->Bill of Materials

AD默認是這個

在列表找到Value打鉤,數值就出來了,都是混一起的

Value按住不放拖到上面去,數值就分開來了

18、 焊盤的設置


完整的Word格式文檔51黑下載地址:
ad遇到的問題.docx (2.75 MB, 下載次數: 13)
