LM393霍爾測速模塊（原理圖+PCB+51單片機例程）

[復制鏈接]
ID:471680 發表于 2019-12-1 18:45 | 顯示全部樓層 |閱讀模式

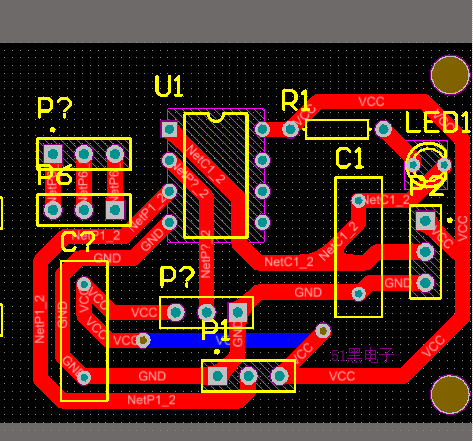

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
51hei.png 51hei.png

單片機源程序如下:
  1. #include<reg52.h>
  2. #define   uchar unsigned char
  3. #define   uint unsigned int
  4. sbit lcdrs=P3^5;
  5. sbit lcden=P3^4;
  6. sbit ENA=P2^3;
  7. sbit ENB=P2^2;
  8. sbit IN1=P2^1;
  9. sbit IN2=P2^0;
  10. sbit IN3=P2^5;
  11. sbit IN4=P2^4;
  12. uchar code digit[ ]={"0123456789"}; //定義字符數組顯示數字
  13. uchar code table1[ ]={"speed :"};
  14. uchar code table2[ ]={" "};
  15. uint v;   //儲存電機轉速
  16. uchar count;  //儲存定時器T0中斷次數
  17. bit flag;      //計滿1秒鐘標志位
  18.
  19. void delay_1ms(uint x)
  20. {
  21.      uint i,j;
  22.      for(j=0;j<x;j++)
  23.          for(i=0;i<110;i++);
  24. }

  26. void write_com(uchar com)
  27. {
  28.         lcdrs=0;
  29.         P0=com;
  30.         delay_1ms(5);
  31.         lcden=1;
  32.         delay_1ms(5);
  33.         lcden=0;
  34. }

  36. void write_data(uchar date)
  37. {
  38.         lcdrs=1;
  39.         P0=date;
  40.         delay_1ms(5);
  41.         lcden=1;
  42.         delay_1ms(5);
  43.         lcden=0;
  44. }


  47. void lcd_init()
  48. {
  49.         lcden=0;
  50.         write_com(0x38);
  51.         write_com(0x0c);
  52.         write_com(0x06);
  53.         write_com(0x01);
  54. }

  56. void display_val(unsigned int x)
  57. {
  58.    uchar i,j,k,l;     //j,k,l分別儲存速度的百位、十位和個位
  59.    uint num1;
  60.    i=x/1000;         //取千位
  61.    j=(x%1000)/100;   //取百位
  62.    k=(x%100)/10;     //取十位
  63.    l=x%10;           //取個位
  64.           write_com(0x80);
  65.           for(num1=0;num1<7;num1++)
  66.           {
  67.                   write_data(table1[num1]);
  68.                 delay_1ms(5);
  69.           }
  70.           write_com(0x80+0x40);
  71.           write_data(digit[i]);
  72.       write_data(digit[j]);
  73.       write_data(digit[k]);
  74.       write_data(digit[l]);
  75.       write_data(' ');
  76.       write_data('r');
  77.       write_data('/');
  78.       write_data('m');
  79.       write_data('i');
  80.       write_data('n');
  81. }
  82.

  84. uint read()
  85. {
  86.         uchar a,b,c;
  87.         uint v;
  88.         a=TH2;
  89.         b=TL2;
  90.         c=TH2;
  91.         v=a*256+b;
  92.         return v;
  93. }

  95. void main(void)

  97. {
  98.         uint a;
  99.         ENA=1;
  100.         IN1=0;
  101.         IN2=1;
  102.     lcd_init();               //調用LCD初始化函數
  103.         T2CON=0x02;
  104.         TR2=1;                    //定時器T2啟動
  105.     while(1)                 //無限循環
  106.       {
  107.          TH2=0;            //定時器T2高8位賦初值0
  108.          TL2=0;            //定時器T2低8位賦初值0
  109.                  delay_1ms(1000);
  110.                  a=read();
  111.                  v=60*a;
  112.                  write_com(0x01);
  113.                  display_val(v);
  114.       }

  116. }
