基于DDS的函數信號發生器設計方案與思路

ID:659478 · 發表于 2019-12-9 12:18

基于DDS的函數信號發生器

設計方案

1.設計要求：

直接數字合成(Direct Digital Synthesis-DDS)是近年來新的電子技術。DDS系統一個顯著的特點就是在數字處理器的控制下能夠精確而快速地處理頻率和相位。除此之外，DDS的固有特性還包括：相當好的頻率和相位分辨率(頻率的可控范圍達μHz級，相位控制小于0.09°)，能夠進行快速的信號變換(輸出DAC的轉換速率百萬次/秒)。

基于高精度DDS芯片AD9850或AD9851與通用性51單片機完成函數信號發生器的設計，相應的技術指標如下：

頻率范圍0-40MHz并可動態調整；
輸出信號波形幅度范圍動態調整；
可輸出多種波形如正弦波、方波與三角波等；
利用液晶屏顯示輸出波形的頻率、幅度等信息；
其他功能。

2.總體設計方案

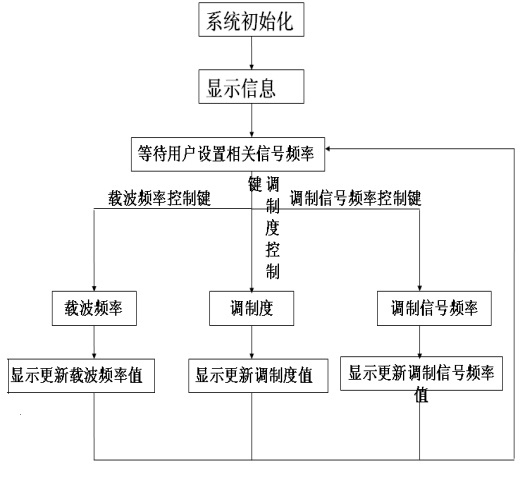

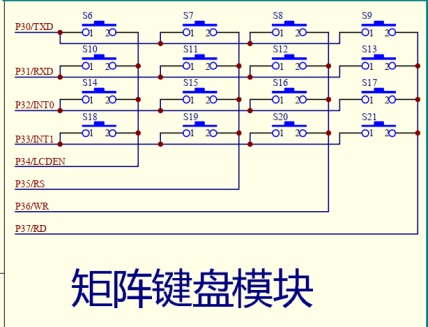

DS函數信號發生器的設計由單片機模塊、DDS信號產生模塊、積分電路、放大電路、按鍵模塊和顯示模塊組成。單片機控制DDS產生正弦波、方波兩種波形信號，通過積分電路利用方波產生三角波。通過按鍵模塊動態調整頻率、幅度特性。同時在顯示屏顯示輸出信號的信息。產生的高頻信號經過放大電路才能在示波器上清晰地顯示。

3.電路設計

3.1 函數信號發生模塊

信號發生模塊采用AD9854模塊，內部原理圖如下。
