單片機八路搶答器Proteus仿真程序設計資料

[復制鏈接]
ID:655329 發表于 2019-12-11 21:19 | 顯示全部樓層 |閱讀模式

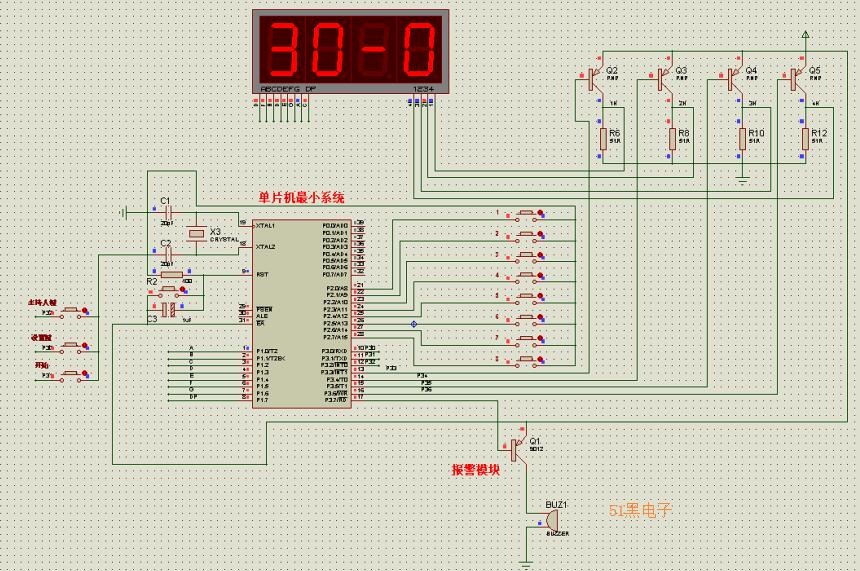

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

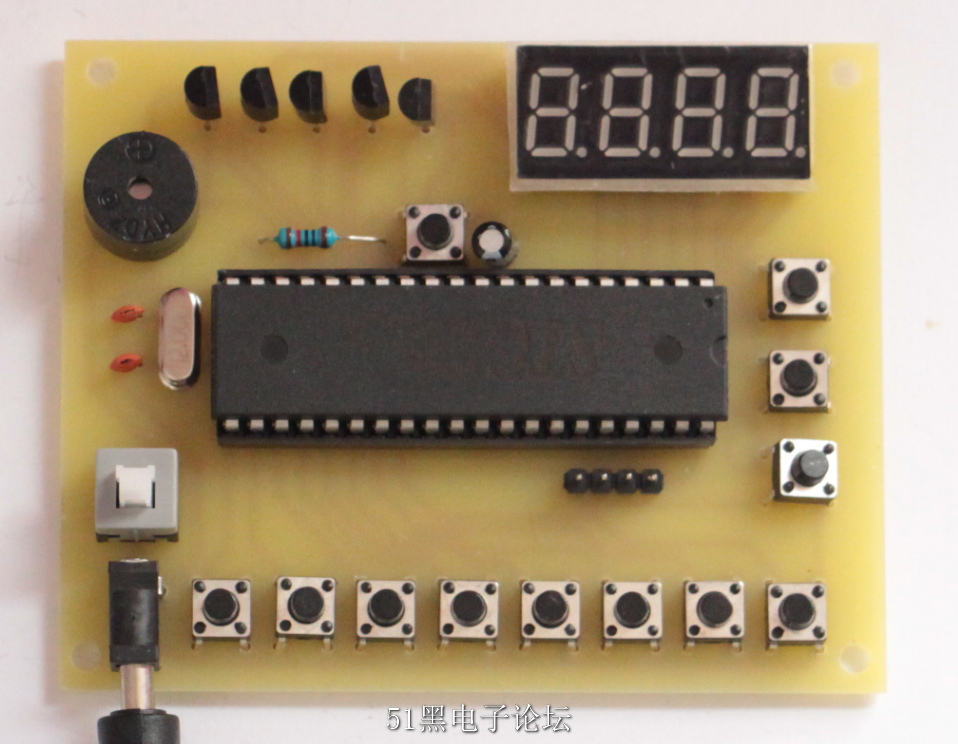

制作出來的實物圖如下：
照片 PCB .JPG 照片.JPG

單片機源程序如下:
  1. #include <reg52.h>                 //調用單片機頭文件
  2. #define uchar unsigned char  //無符號字符型 宏定義        變量范圍0~255
  3. #define uint  unsigned int         //無符號整型 宏定義        變量范圍0~65535

  5. //數碼管段選定義      0     1    2    3    4    5         6         7          8           9
  6. uchar code smg_du[]={0x05,0xdd,0x46,0x54,0x9c,0x34,0x24,0x5d,0x04,0x14};         //斷碼

  8. sbit smg_we1 = P3^3;          //數碼管位選定義8
  9. sbit smg_we2 = P3^4;
  10. sbit smg_we3 = P3^5;
  11. sbit smg_we4 = P3^6;
  12. sbit beep    = P3^7;      //蜂鳴器IO口定義


  15. uchar flag_start;         //開始搶答標志位
  16. uchar flag_weigui;        //搶答違規標志位

  18. uchar dis_smg[4] = {0};         //數碼管顯示緩沖區
  19. uchar miao,s_time = 30,s2_time = 25;        //時間
  20. uchar flag_num;           //號碼
  21. uchar menu_1 ;            //菜單設置變量
  22. bit flag_200ms = 1;       //200ms的標志位
  23. uchar flag_qd_en;          //搶答
  24. uchar i,qd2_en;

  26. /***************************數碼管位選函數****************************/
  27. void smg_we_switch(uchar i)
  28. {
  29.         switch(i)
  30.         {
  31.                 case 0: smg_we1 = 0;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 1; break;
  32.                 case 1: smg_we1 = 1;  smg_we2 = 0; smg_we3 = 1;  smg_we4 = 1; break;
  33.                 case 2: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 0;  smg_we4 = 1; break;
  34.                 case 3: smg_we1 = 1;  smg_we2 = 1; smg_we3 = 1;  smg_we4 = 0; break;
  35.         }
  36. }


  39. /********************************************************************
  40. * 名稱 : delay_1ms()
  41. * 功能 : 延時1ms函數
  42. * 輸入 : q
  43. * 輸出 : 無
  44. ***********************************************************************/
  45. void delay_1ms(uint q)         //延時1ms函數
  46. {
  47.         uint i,j;
  48.         for(i=0;i<q;i++)
  49.                 for(j=0;j<120;j++);
  50. }


  53. /********************獨立按鍵程序*****************/
  54. uchar key_can;         //按鍵值
  55. void key()         //獨立按鍵程序
  56. {
  57.         static uchar key_new;
  58.         key_can = 0;                            //按鍵值還原
  59.         if((P2 & 0xff) != 0xff)                //按鍵按下
  60.         {
  61.                 delay_1ms(1);                     //按鍵消抖動
  62.                 if(((P2 & 0xff) != 0xff) && (key_new == 1))
  63.                 {                                                //確認是按鍵按下
  64.                         key_new = 0;                        //key_new = 0   說明按鍵已按下
  65.                         switch(P2 & 0xff)
  66.                         {
  67.                                 case 0xfe:  key_can = 1;  break;         //得到按鍵值
  68.                                 case 0xfd:  key_can = 2;  break;         //得到按鍵值
  69.                                 case 0xfb:  key_can = 3;  break;         //得到按鍵值
  70.                                 case 0xf7:  key_can = 4;  break;         //得到按鍵值
  71.                                 case 0xef:  key_can = 5;  break;         //得到按鍵值
  72.                                 case 0xdf:  key_can = 6;  break;         //得到按鍵值
  73.                                 case 0xbf:  key_can = 7;  break;         //得到按鍵值
  74.                                 case 0x7f:  key_can = 8;  break;         //得到按鍵值
  75.                         }
  76.                 }
  77.         }
  78.         else
  79.                 key_new = 1;  //key_new = 1   說明按鍵已經松開了
  80. }


  83. /********************獨立按鍵程序*****************/
  84. uchar key_can1;         //按鍵值
  85. void key_1()           //主持人獨立按鍵程序
  86. {
  87.         static uchar key_new;
  88.         key_can1 = 0;
  89.         P3 |= 0x07;
  90.         if((P3 & 0x07) != 0x07)                //按鍵按下
  91.         {
  92.                 delay_1ms(1);                     //按鍵消抖動
  93.                 if(((P3 & 0x07) != 0x07) && (key_new == 1))
  94.                 {                                                //確認是按鍵按下
  95.                         key_new = 0;
  96.                         switch(P3 & 0x07)
  97.                         {
  98.                                 case 0x05:  key_can1 = 9;   break;         //得到按鍵值
  99.                                 case 0x06:  key_can1 = 10;  break;         //得到按鍵值
  100.                                 case 0x03:  key_can1 = 11;
  101.                                  break;         //得到按鍵值
  102.                         }
  103.                          if(key_can1 == 11)    //復位
  104.                         {
  105.                                 menu_1 = 0;
  106.                                 beep = 1;
  107.                                 flag_weigui = 0;
  108.                                 flag_qd_en = 0;
  109.                                 miao = s_time;
  110.                                 qd2_en = 0;
  111.                                 flag_num = 0;
  112.                                 flag_start = 0;
  113.                                 beep = 0;    //叫一聲
  114.                                 delay_1ms(100);
  115.                                 beep = 1;
  116.                         }
  117.                 }
  118.         }
  119.         else
  120.                 key_new = 1;
  121. }

  123. /******************按鍵處理函數*****************/
  124. void key_with()          //按鍵處理函數
  125. {
  126.         if(key_can1 == 10)    //設置按鍵
  127.         {
  128.                 menu_1 ++;
  129.                 if(menu_1 == 1)
  130.                 {
  131.                         dis_smg[0] = smg_du[s_time % 10];            //顯示設置值
  132.                         dis_smg[1] = smg_du[s_time / 10 % 10];        //顯示設置值
  133.                         dis_smg[2] = 0xfe;
  134.                         dis_smg[3] = 0x0c;                    //顯示A
  135.                 }
  136.                 if(menu_1 == 2)
  137.                 {
  138.                         dis_smg[0] = smg_du[s2_time % 10];            //顯示設置值
  139.                         dis_smg[1] = smg_du[s2_time / 10 % 10];        //顯示設置值
  140.                         dis_smg[2] = 0xfe;
  141.                         dis_smg[3] = 0xa4;                    //顯示B
  142.                 }
  143.                 if(menu_1 > 2)
  144.                         menu_1 = 0;
  145.         }
  146.         if(key_can1 == 9)        //開始搶答鍵
  147.         {
  148.                 flag_start = 1;
  149.                 for(i=0;i<2;i++)
  150.                 {
  151.                         beep = ~beep;
  152.                         delay_1ms(20);
  153.                 }
  154.         }

  156.         if((key_can < 9) && (key_can > 0))
  157.         if(menu_1 == 0)
  158.         {
  159.                 if(flag_qd_en == 0)             //沒有搶答
  160.                 {
  161.                         if(key_can == 1)
  162.                                 flag_num = 1;    //1號選手
  163.                         if(key_can == 2)
  164.                                 flag_num = 2;    //2號選手
  165.                         if(key_can == 3)
  166.                                 flag_num = 3;    //3號選手
  167.                         if(key_can == 4)
  168.                                 flag_num = 4;    //4號選手
  169.                         if(key_can == 5)
  170.                                 flag_num = 5;    //5號選手
  171.                         if(key_can == 6)
  172.                                 flag_num = 6;    //6號選手
  173.                         if(key_can == 7)
  174.                                 flag_num = 7;    //7號選手
  175.                         if(key_can == 8)
  176.                                 flag_num = 8;    //8號選手
  177.                         for(i=0;i<4;i++)
  178.                         {
  179.                                 beep = ~beep;
  180.                                 delay_1ms(100);   //蜂鳴器提示搶答
  181.                         }
  182.                 }
  183.                 if(flag_start == 1)                  //開始搶答
  184.                 {
  185.                         flag_weigui = 0;
  186.                         flag_qd_en = 1;       //已經搶答
  187.                         if(qd2_en == 0)
  188.                         {
  189.                                 qd2_en = 1;
  190.                                 miao = s2_time;
  191.                         }
  192.                 }
  193.                 else
  194.                 {
  195.                         flag_weigui = 1;   //違規了
  196.                 }
  197.         }

  199.         if(menu_1 == 1)
  200.         {
  201.                 if(key_can == 8)   //加鍵
  202.                 {
  203.                         s_time ++;     //設置倒計時加1
  204.                         miao = s_time;
  205.                         if(s_time >= 99)
  206.                                 s_time = 99;
  207.                         dis_smg[0] = smg_du[s_time % 10];        //顯示設置值
  208.                         dis_smg[1] = smg_du[s_time / 10 % 10];        //顯示設置值
  209.                  }
  210.                 if(key_can == 7)
  211.                 {
  212.                         if(s_time > 3)
  213.                                 s_time -- ;        //設置倒計時減1
  214.                         miao = s_time;
  215.                         dis_smg[0] = smg_du[s_time % 10];            //顯示設置值
  216.                         dis_smg[1] = smg_du[s_time / 10 % 10];        //顯示設置值
  217.                  }
  218.         }

  220.         if(menu_1 == 2)
  221.         {
  222.                 if(key_can == 8)  //加鍵
  223.                 {
  224.                         s2_time ++;     //設置倒計時加1
  225.                         if(s2_time >= 99)
  226.                                 s2_time = 99;
  227.                         dis_smg[0] = smg_du[s2_time % 10];        //顯示設置值
  228.                         dis_smg[1] = smg_du[s2_time / 10 % 10];        //顯示設置值
  229.                  }
  230.                 if(key_can == 7)
  231.                 {
  232.                         if(s2_time > 3)
  233.                                 s2_time -- ;        //設置倒計時減1
  234.                         dis_smg[0] = smg_du[s2_time % 10];            //顯示設置值
  235.                         dis_smg[1] = smg_du[s2_time / 10 % 10];        //顯示設置值
  236.                  }
  237.         }
  238. }

  240. /******************倒計時處理*****************/
  241. void djs_dis()           //倒計時處理
  242. {
  243.         static uchar value;
  244.         if((flag_start == 1) && (flag_weigui == 0))
  245.         {
  246.                 value ++;
  247.                 if(value >= 5)     //1s
  248.                 {
  249.                         value = 0;
  250.                         if(miao != 0)
  251.                                 miao --;         //倒計時減一
  252.                 }
  253.                 if(miao <= 5)
  254.                 {
  255.                         beep = ~beep; //蜂鳴器提示報警
  256.                 }
  257.                 if(miao == 0)
  258.                 {
  259.                         beep = 1;     //關閉蜂鳴器
  260.                         flag_start = 0;
  261.                 }
  262.         }
  263. }

  265. /********************************************************************
  266. * 名稱 : display()
  267. * 功能 : 數碼管顯示
  268. * 輸入 : 無
  269. * 輸出 : 無
  270. ***********************************************************************/
  271. void display()           //數碼管顯示
  272. {
  273.         static uchar i;
  274.         i++;
  275.         if(i >= 4)
  276.                 i = 0;
  277.         P1 = 0xff;                //消隱
  278.         smg_we_switch(i);        //位選
  279.         P1 = dis_smg[i];        //
  280. }


  283. /*************定時器0初始化程序***************/
  284. void time_init()        //  定時器0初始化程序
  285. {
  286.         EA   = 1;                   //開總中斷
  287.         TMOD = 0X01;          //定時器0、工作方式1
  288.         ET0  = 1;                  //開定時器0中斷
  289.         TR0  = 1;                  //允許定時器0定時
  290. }

  292. /******************主程序**********************/
  293. void main()
  294. {
  295.         static uchar value;
  296.         beep = 0;    //開機叫一聲
  297.         delay_1ms(100);
  298.         P0 = P1 = P2 = P3 = 0XFF;    //IO口全部輸出為1
  299.          time_init();             //  定時器0初始化程序
  300.         miao = s_time;
  301.         while(1)
  302.         {
  303.                 key();               //獨立按鍵程序
  304.                 key_1();             //主持人獨立按鍵程序
  305.                 if(flag_weigui == 0)
  306.                 {
  307.                         if((key_can != 0) || (key_can1 != 0))
  308.                                 key_with();           //按鍵處理函數
  309.                 }
  310.                 if(flag_200ms == 1)
  311.                 {
  312.                         flag_200ms = 0;
  313.                         if(menu_1 == 0)
  314.                         {
  315.                                 dis_smg[3] = smg_du[miao / 10 % 10];        //顯示設置值
  316.                                 dis_smg[2] = smg_du[miao % 10];        //顯示設置值
  317.                                 dis_smg[1] = 0xfe;
  318.                                 dis_smg[0] = smg_du[flag_num];        //顯示選手號碼
  319.                                 if(flag_weigui == 1)  //違規了顯示FF
  320.                                 {
  321.                                         dis_smg[3] = 0x2e;        //顯示設置值
  322.                                         dis_smg[2] = 0x2e;        //顯示設置值
  323.                                         if(value == 0)                 //違規提示報警
  324.                                         {
  325.                                                 value = 1;
  326.                                                 for(i=0;i<6;i++)
  327.                                                 {
  328.                                                         beep = ~beep;
  329.                                                         delay_1ms(100);
  330.                                                 }
  331.                                                 beep = 1;
  332.                                         }
  333.                                 }
  334.                                 djs_dis();           //倒計時處理
  335.                         }
  336.                 }
  337.         }
  338. }

  340. /*************定時器0中斷服務程序***************/
  341. void time0_int() interrupt 1
  342. {
  343.         static uchar value;
  344.         TH0 = 0xf8;
  345.         TL0 = 0x30;     // 2ms
  346.         display();           //數碼管顯示
  347.         value ++;
  348.         if(value >= 100)
  349.         {
  350.                 value = 0;
  351.                 flag_200ms = 1;
  352.         }
  353. }
復制代碼

所有資料51hei提供下載:
單片機八路搶答器.7z (327.79 KB, 下載次數: 66)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:745905 發表于 2020-5-7 11:29 | 顯示全部樓層
仿真怎么弄哦
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
