Altium Designer練習筆記 CH340G USB-TTL轉換器PCB板設計

  個人練習筆記，如果存在某些漏洞，望大佬們指點。

  在我們平時做單片機項目和實驗的時候，USB-TTL轉換器常常用來進行串口數據與電腦PC間進行調試與某些單片機的程序下載，本次選用了最常見且成本較低的CH340G電平轉換芯片進行繪制，下面是基本介紹：

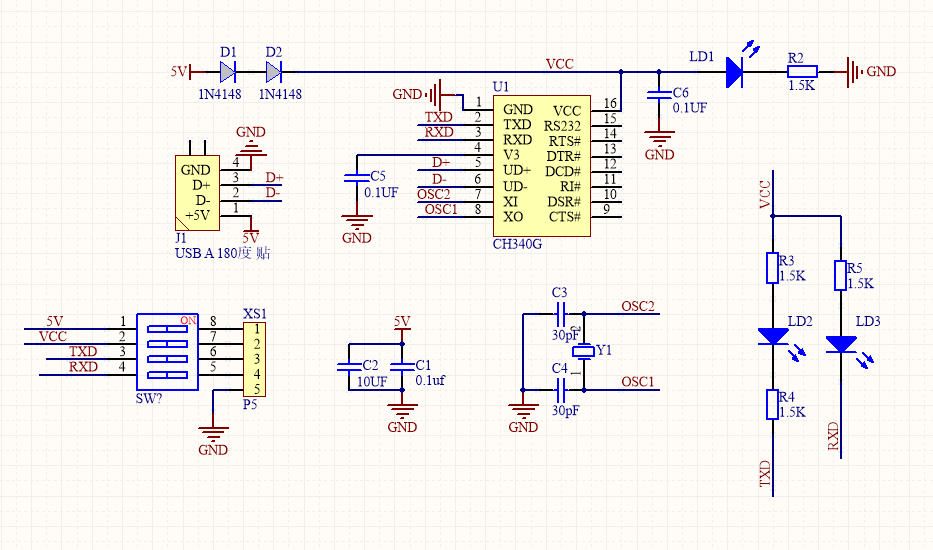

  CH340芯片內置USB總線上拉電阻和片內信號端，UD+和UD-引腳應直接連接到USB總線上。

  CH340內置了上電復位電路。在操作期間，CH340需要在X1引腳上提供12MHz的時鐘信號。通常這個時鐘信號是通過在X1和XO引腳之間連接一個12MHz的晶體諧振器和負載電容來提供的，內置的晶體諧振器將提供所需的時鐘信號。當使用外部振蕩器將時鐘信號送入X1引腳，并使XO引腳懸空。

  在尾端在連接排針的中間，加入了四位編碼開關，主要為了應對日常使用的幾種情況

  1、在將程序下載到51單片機的過程中，芯片需要冷啟動，而某些情況下，單片機電源端沒有開關，使得我們只能手動拔線進行冷啟動，加入開關相對方便。

  2、在我們使用的單片機開發板只有一個USART資源時，我們想調試芯片串口收發的數據是否正確，可因?yàn)橹挥幸粋�(gè)串口不僅負責下載，又負責串口數據收發，我們需要反復的插拔線，才能使得程序下載與數據傳輸不沖突，加入開關相對方便。

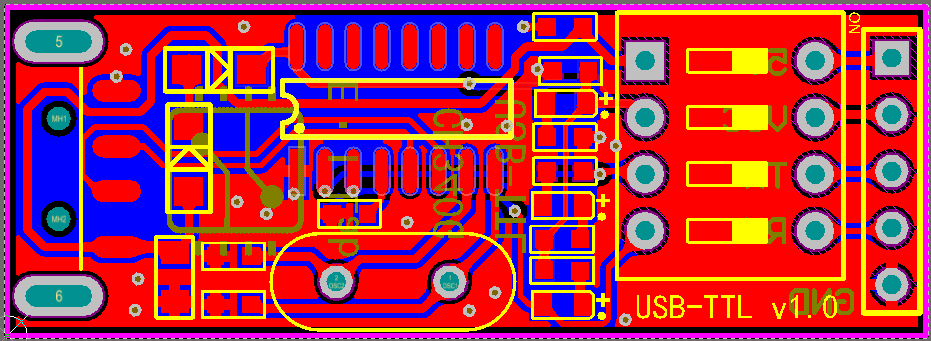

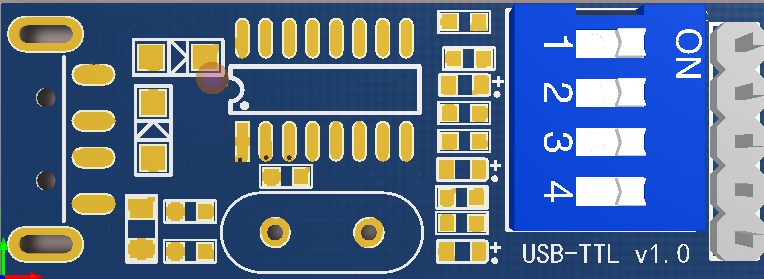

     下面是PCB與3D視角圖：

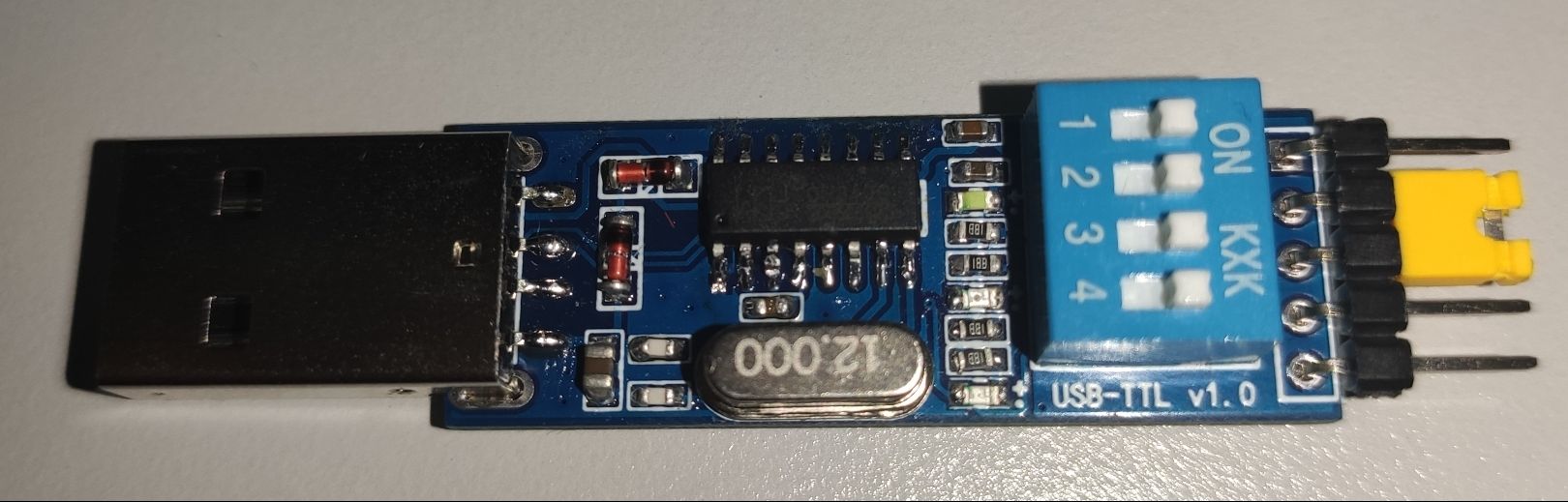

     下面為焊接測試實物圖：

經實際測試，可以實現預計功能

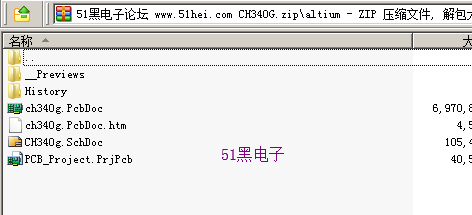

CH340G.zip (7.19 MB, 下載次數: 120)

2019-12-20 15:43 上傳

點擊文件名下載附件
