基于51單片機匯編寫的校園作息控制系統程序資料

[復制鏈接]
跳轉到指定樓層
樓主
ID:641762 發表于 2019-12-25 16:54 | 只看該作者 回帖獎勵 |倒序瀏覽 |閱讀模式
單片機作息時間控制實現了對時間控制的智能化，擺脫了傳統由人來控制時間的長短的不便，是現代學校必不可少的教學設備。針對單片機課程的學習與熟練運用，本設計預計完成一套完整的校園作息時間控制系統，鍛煉學生的獨立思考能力與學習能力，在學生本人積極實踐、查閱資料的基礎上完成設計。
1.2設計任務要求
能按照作息時間發出鈴聲提示信息，以蜂鳴器模擬，響鈴15秒；能按照需要調整作息時間（夏季和冬季），并能調整當前系統的時間；用數碼管顯示當前時間。

2. 系統硬件電路的設計
2.1 51單片機時鐘電路
時鐘電路就是一個振蕩器，給單片機提供一個節拍，單片機執行各種操作必須在這個節拍的控制下才能進行。因此單片機沒有時鐘電路是不會正常工作的。在MCS-51單片機內有一個高增益的反相放大器，反相放大器的輸入端為XTAL1，輸出端為XTAL2，由該放大器構成的振蕩電路和時鐘電路一起構成了單片機的時鐘方式。
在內部方式時鐘電路中，必須在XTAL1和XTAL2引腳兩端跨接石英晶體振蕩器和兩個微調電容構成振蕩電路，通常C1和C2一般取30pF,晶振的頻率取值在1.2MHz~12MHz之間。晶體振蕩器的振蕩信號從XTAL2端送入內部時鐘電路，它將該振蕩信號二分頻， 產生個兩相時鐘信號P1和P2供單片機使用。時鐘信號的周期稱為狀態時間S,它是振蕩周期的2倍，P1信號在每個狀態的前半周期有效，在每個狀態的后半周期P2信號有效。CPU就是以兩時鐘P1和P2為基本節拍協調單片機各部分有效工作的。
復位信號RST高電平有效，在輸入端保持兩個機器周期的高電平后，就可以完成復位操作。此外，該引腳還有掉電保護功能，若在該端接＋5V備用電源，在使用中若掉電，可保護片內RAM中信息不丟失。
時鐘及復位電路如圖1所示。

圖1 時鐘及復位電路

2.2 74LS164寄存器
74LS164 簡述：串行輸入帶鎖存、時鐘輸入、串行輸入帶緩沖、異步清除、最高時鐘頻率可高達36Mhz。當清除端（CLEAR）為低電平時，輸出端（）均為低電平。串行數據輸入端（A，B）可控制數據。當 A、B 任意一個為低電平，則禁止新數據輸入，在時鐘端（CLOCK）脈沖上升沿作用下為低電平。當 A、B 有一個為高電平，則另一個就允許輸入數據，并在CLOCK上升沿作用下決定的狀態。
74LS164真值表如表1所示。

表1  74LS164真值表

輸入
輸出
同步清除輸入端
時鐘輸入端
串行數據輸入端（A，B）
……
低
×
×
×
低
低
……
低
高
低
×
×
……
高
↑
高
高
高
……
高
↑
低
×
低
……
高
↑
×
低
低
……

74LS164 邏輯符號及其引腳圖如圖2所示。

圖2 邏輯符號（左）及引腳圖（右）

2.3 總體方案設計

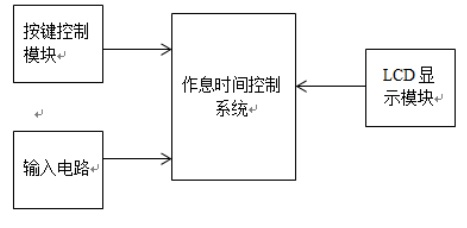

根據系統的要求，確定系統的總體方案如圖3所示。

圖3 系統總體設計方案

本系統設計的原理是利用單片機 AT89S51 的定時器/計數器定時和計數的原
理。通過四聯共陰極數碼顯示管接收由 74LS164 傳來的數據并將其轉換為十進制BCD 碼顯示，該設計將軟、硬件有機地結合起來，使得系統能夠正確地進行計時，
數碼管能夠正確地顯示時間。
按鍵模塊中的按鈕 SW1、SW2、SW3 、SW4、SW5與 AT89S51 的 P3 口相連,對單片機起到控制作用,通過按鍵控制模塊把外界響應送到單片機最小系統（AT89S51)中，然后通過接口電路把要顯示的時間送到四聯 LED 數碼管中，四聯 LED 數碼管的字段由串入并出的移位寄存器74LS164 控制，74LS164 的串行數據輸入端由 P1.7控制，移位脈沖由 P1.6 提供，字位由 P1.0至P1.5 控制，P1.0至P1.5 對應控制 L6至L1。SW1至SW5 用來進行時間校準及控制時間點的設定。

2.4 具體電路設計

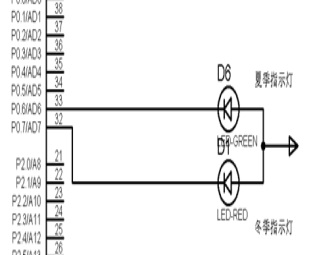

2.4.1 按鍵控制模塊的設計

本模塊的控制電路主要由（冬季、夏季）指示燈、蜂鳴器與接于P3口的五個開關組成。SW1控制作息時間（閉合冬季、斷開夏季）；SW2調節小時，每次加1；SW3調節分鐘，每次加1；SW4為手動定時開關，儲存數碼管當前顯示的時間，下次再到這一時間時響鈴亮燈；SW5為清除手動定時開關，將所有手動定時數據清除。
按鍵設計模塊的設計圖如圖4所示

圖4 功能按鍵及指示燈（左）

2.4.2  輸入電路的設計

本模塊的輸入電路主要由單片機的P1管腳及74LS164移位寄存器的輸出管口組成。P1.1、P1.2、P1.3、P1.4、P1.5、P1.6分別接數碼管的L6、L5、L4、L3、L2、L1管腳，寄存器的3至12管腳分別接數碼管的A至G管腳。P1.7管腳接寄存器的1、2管腳，作為串行數據輸入端；P1.6管腳接寄存器的8管腳，作為移位脈沖。

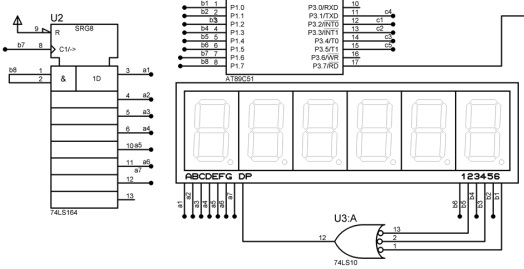

本模塊的設計電路如圖5所示。

圖5 輸入電路模塊

2.4.3  LCD顯示模塊設計

本模塊主要由一個6位共陰極數碼管和一個三輸入一輸出的或非門組成。數碼管依次顯示L1至L6管腳對應的位數，L6控制第1位及秒個位（從右向左），L5控制第2位及秒十位，L4控制第3位及分個位，L3控制第4位及分十位，L2控制第5位及時個位，L1控制第6位及時分位，高電平有效�；蚍情T的輸入端分別連接L2、L4、L6，輸出端連接DP，循環點亮L2、L4、L6所對應的數碼管的園點，用以區分時、分、秒。

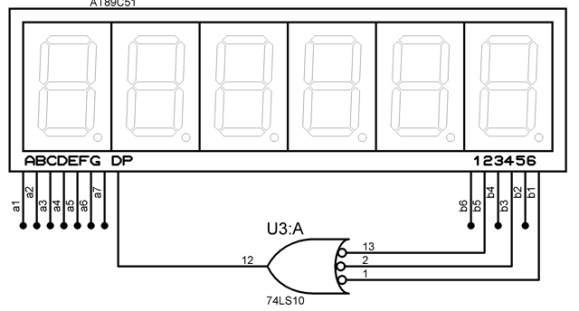

本模塊的電路設計如圖6所示。

圖6 LCD顯示模塊

2.5  系統總體電路
在此給出整個系統的完整的電路圖，如圖7所示。

圖7 整體電路圖

2.6  系統所用元器件
    本系統所用的元器件清單如表2所示。

表2  本系統所用的元器件

元器件名稱
數量
指示燈
2
按鈕開關
5
5V電源
3
移位寄存器74LS164
1
七段譯碼顯示器7SEG-MAX6-CCBLUE
2
晶振12MHz
1
電容30pF
2
電解電容10ｕF
1
電阻10K
1
蜂鳴器
1
導線
若干
或非門74LS10
1

3. 系統軟件設計
3.1 軟件設計思路
對于時鐘功能，需要在數碼管上顯示當前的時間的小時、分鐘及秒，因此，可以在內部存儲空間分別定義它們的顯示緩存空間，來存放小時、分鐘、秒的 BCD 碼，各2個字節。
由于時鐘是不能停止的，因此需要采用內部定時器自動計時，并使用定時器中斷處理程序來定時進行時間數值的刷新。51 單片機的2個定時器都具有 16 位時器的工作模式。當晶振為12MHz 時，16 位定時器的最大定時值為 65.536ms，要達到 1 秒鐘，采用一個定時器定時與軟件計數相結合的方法。例如使用 T0，為了達到較為準確的計時，使 T0 的溢出時間為 50ms，使用一個字節作為軟件計數器 MS，計數值為 20。定時器的中斷處理程序?qū)?MS 進行減 1 操作，當MS 為 0 時，1 秒到達，此時更新存放小時、分鐘、秒的顯示緩存區。
3.2 程序設計

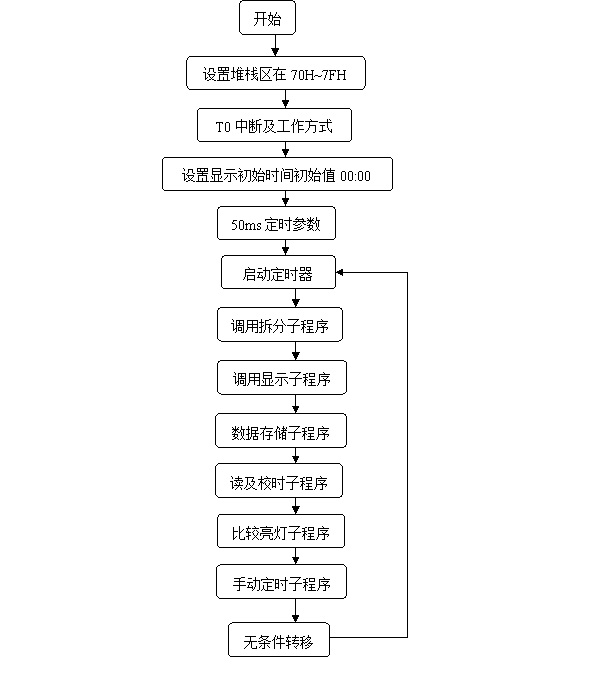

3.2.1  主程序設計

本次設計程序代碼通過匯編語言編寫。首先定義各腳口和變量名稱，其次編寫各個子程序，最后編寫主程序與中斷程序?qū)崿F(xiàn)功能。
主程序開始，設置棧區為70H至7FH，運用T0工作方式1進行中斷，定義循環初始值為20，定義分秒時初始值為0（及開機顯示00:00）；根據50ms中斷設置TL0與TH0的參數；設置手動定時初始存儲單元為62H；輸入分鐘值，依次調用拆分子程序、顯示子程序、數據存儲子程序、讀及校時子程序、清除手動定時子程序、比較亮燈子程序，手動定時子程序；循環運行。
主程序流程圖如圖8所示。

圖8 主程序流程圖

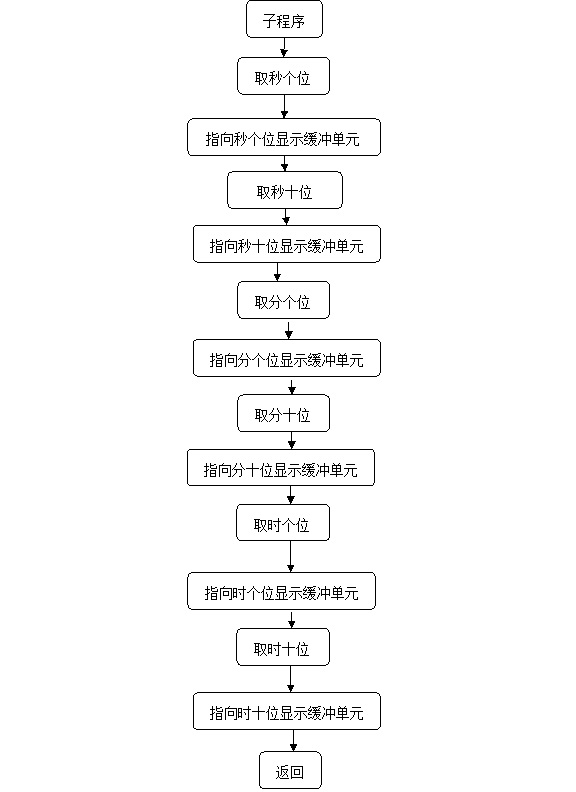

3.2.2  拆分子程序設計

拆分子程序開始，取秒個位，指向秒個位顯示緩沖單元；取秒十位，指向秒十位顯示緩沖單元；取分個位，指向分個位顯示緩沖單元；取分十位，指向分十位顯示緩沖單元；取時個位，指向時個位顯示緩沖單元；取時十位，指向時十位顯示緩沖單元；最后將秒、分鐘、小時數據依次存入6AH至6FH單元中。
拆分子程序流程圖如圖9所示。

圖9 拆分子程序流程圖

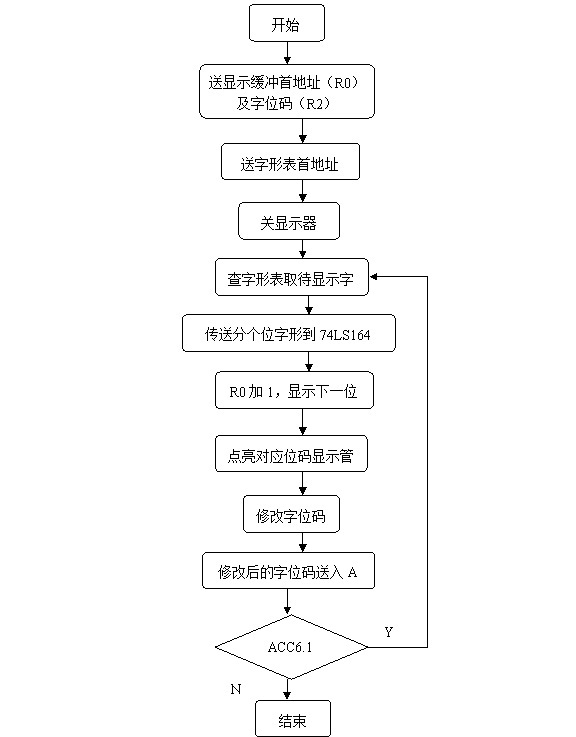

3.2.3  顯示子程序設計

顯示子程序開始，送顯示緩沖首地址（R0）及字位碼（R2），送字形表首地址，關顯示器，查字形表取待顯示字，傳送分個位字形到74LS164，R0加1并顯示區下一位，點亮對應碼的顯示管，修改字位碼，修改字位碼送到A，判斷ACC.6是否為1（是：轉到查字形表操作；否：結束該程序）。
顯示子程序流程圖如圖10所示。

圖10 顯示子程序流程圖

3.2.4  數據存儲子程序設計

數據存儲子程序開始，因為西農上午作息時間夏季與冬季相同，所以直接將上午的十個時間值分別存入20H到3DH；然后判斷SW1是否閉合，若閉合將冬季作息時間值存入到3EH到61H，若斷開將夏季作息時間值存入到3EH到61H，結束子程序。

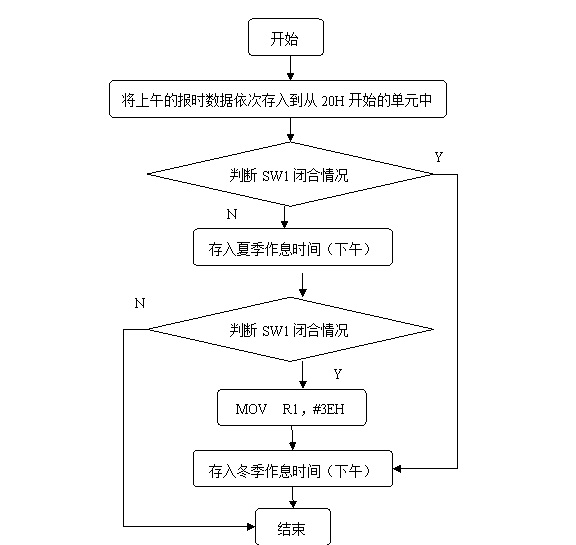

數據存儲子程序流程圖如圖11所示。

圖11 數據存儲子程序流程圖

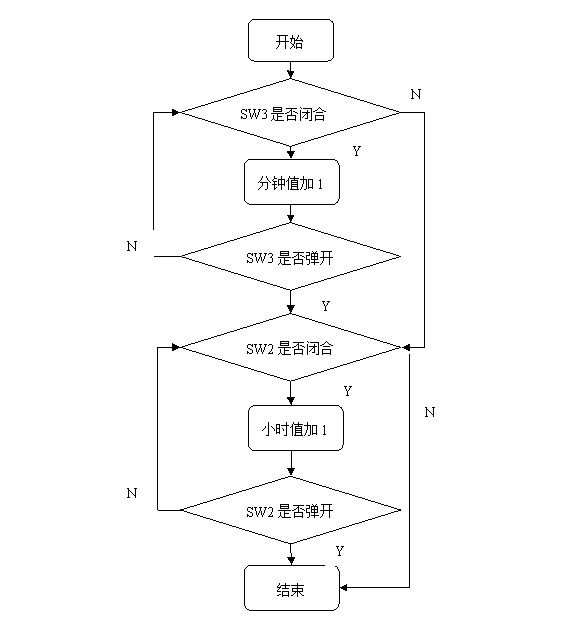

3.2.5  讀及校時子程序設計

本子程序設計對分鐘和小時進行校時。在設計中用按鈕SW3控制分；用按鈕SW2控制時。按一下按鈕，數值加1；若按鈕閉合，則一直加1。分鐘每60循環，小時每24循環。本子程序流程圖如圖12所示。

圖12 讀及校時子程序流程圖

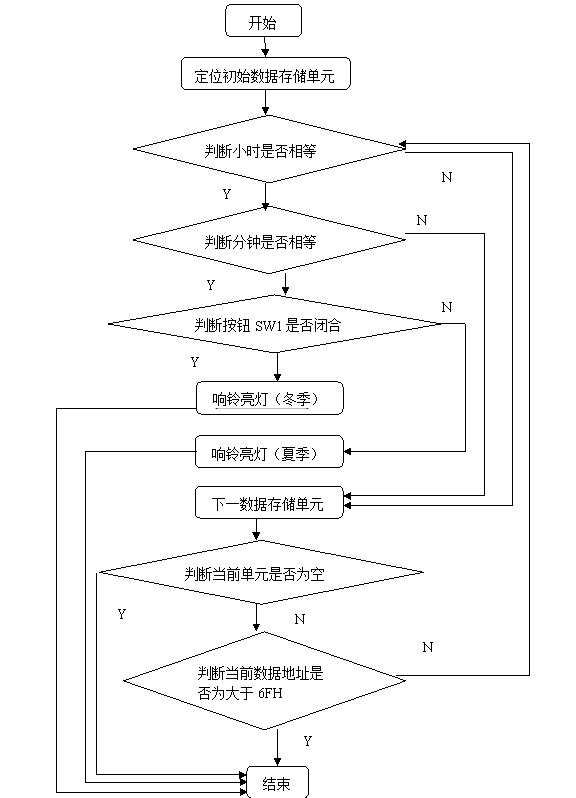

3.2.6  比較子程序設計

本子程序設計主要運用了判斷選擇結構，定位初始數據時間存儲單元20H，將當前時間依次與它們比較。先比較小時，若相等再比較分鐘，若分鐘相等，接著判斷SW1是否閉合，若閉合冬季指示燈亮，否則夏季指示燈亮，最后使蜂鳴器響；
若小時不相等，跳轉到下個數據存儲單元，判斷該存儲單元是否為空（若為空，結束比較；不為空，繼續執行），判斷當前數據的地址是否大于6FH，若大于，結束比較；若小于，繼續進行比較。
若分鐘不相等，跳轉到下個數據存儲單元，判斷該存儲單元是否為空（若為空，結束比較；不為空，繼續執行），判斷當前數據的地址是否大于6FH，若大于，結束比較；若小于，繼續進行比較。本子程序流程圖如圖13所示。

圖13 比較亮燈子程序流程圖


3.2.7  手動定時子程序設計

本設計手動定時值為當前時間，按下按鈕SW4，存下當前時間并報警，當下一次達到該時間時，會再度報警。因為內存單元的局限性，手動定時最多可存儲3個時間，當存儲第4個時間時，則會覆蓋第1個時間。程序代碼如下：
MANUAL:JB SW4,ZZ  ;判斷開關是否閉合
MOV R1, B
CJNE  R1, #69H, $+3              ;判斷存儲單元小于69H
JC ZY
MOV R1, #62H     ;手動存儲單元首地址
MOV B, R1
ZY: MOV @R1,Hour   ;存小時
INC R1
MOV @R1, Minute   ;存分鐘
INC R1
MOV @R1, Secs   ;存秒
INC R1
MOV B, R1
ZZ: RET

3.2.8  清除手動定時子程序設計

本子程序目的是清除手動定時的數據，當按下按鈕SW5時，將清除之前存儲的所有手動定時數據。程序代碼如下：
Clear: JB SW5,XX  ;判斷按鈕SW5是否閉合
MOV  R1, #62H   ;定位手動定時數據初始單元地址
CLRP1: CLR A
MOV @R1, A     ;清除
INC R1
CJNE  R1, #6AH, CLRP1
XX: RET

4. 系統調試與仿真4.1  作息時間切換功能的調試
當按下按鈕SW1時，切換為冬季作息時間；當按鈕彈開時，切換為夏季作息時間。仿真過程中比較順利，沒有出現問題。仿真結果如圖14、15所示。

圖14 冬季作息時間亮燈

圖15 夏季作息時間亮燈

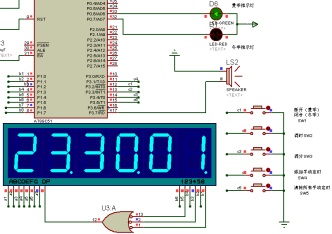

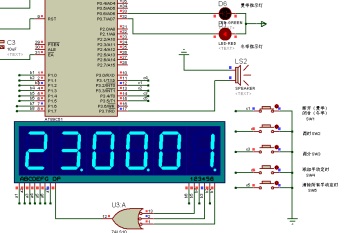

4.2  調時調分功能的調試
按一下SW2、SW3分別對小時、分鐘進行調時，若按鈕不彈開，則一直處于調時狀態。在本功能的仿真調試過程中，發現按鈕有一些抖動，及按一下按鈕跳動2個或2個以上的數字，后改動相關參數增加延時時間，基本解決抖動問題。
將分鐘、小時調節時間加1，仿真結果如圖16所示。

圖16 調時（左：調時前，右：調時后）

4.3  手動定時功能的調試
按一下SW4進行手動定時，將數碼管當前顯示的時間保存（當前秒的數據不進行保存），同時進行報警并在下一次到達該時間時再次報警（報警定時不分冬季夏季）。在仿真過程中，發現00:00:00~00:59:00無法進行手動定時，分析問題后，認為在比較模塊的判斷結構上有一些問題，只進行了時判斷，沒有進行分判斷，從而導致在該段時間無法定時。但更改程序后，仍無法在該段時間進行手動定時，需要繼續進行調試改進。
增設01:00手動定時，仿真如圖17所示。

圖17 手動定時

4.4  清除手動定時功能的調試
按下按鍵SW5清除之前設置的所有手動定時數據。在該功能調試過程中沒有出現問題。
清除01:00手動定時，仿真如圖18所示。

圖18 清除手動定時（左：定時燈亮，右：清除定時燈滅）

4.5  蜂鳴器定時報警15s功能的調試
在到達程序設定時間或手動設置時間時，指示燈亮并且蜂鳴器開始報警，報警時長15s。仿真如圖19所示。

圖19 定時報警15s（左：開始報警，右：結束報警）


5. 總結5.1 本系統的優缺點
本系統優點：本設計可以方便快捷的按照作息時間進行響鈴報警提示，可以調節當前系統時間，可以手動增加或刪除定時時間，操作簡單容易推廣。
本系統不足：在手動定時方面有一些問題，無法在00:00:00~0:59:00進行手動定時；定時精度尚要進行調整；可以在程序代碼和仿真電路上進一步優化。

本設計的第一步是確定電路的整體框架，包括調節時間模塊、數據存儲模塊、手動定時模塊、清除模塊等，然后是開始各個子程序的編寫與逐步調試。在這一過程中我遇到了許多問題，比如轉移指令的使用，堆棧的創建。我積極的詢問老師、查閱書籍，最后解決了問題。
本設計的第二部是仿真電路的設計，首先確定各個模塊所需的元器件，然后分布空間進行總的電路圖的搭建。在這一過程中，老師也提出了有針對性的建議，比如我一開始設計了8個指示燈進行報警提示，但由于指示燈亮滅較為無序，改為只有冬季與夏季兩個指示燈；然后進行按鈕功能的明確化與簡潔化，使操作者能比較容易的使用該套系統。

單片機源程序如下:
  1. ;作息時間控制系統
  2. OUT BIT P3.7
  3. F1 BIT 1BH                            ;T1的位置
  4. SDATA BIT P1.7  ;定義74LS164串行移位數據端
  5. SCLK BIT P1.6  ;定義74LS164串行移位時鐘端
  6. DIS EQU P1 ;定義字形口
  7. CWINTER EQU P0.7 ;冬季燈輸出
  8. CSUMMER              EQU P0.6 ;夏季燈輸出
  9. SW1 EQU P3.2    ;控制切換季節
  10. SW2 EQU P3.3              ;控制調時
  11. SW3 EQU P3.4              ;控制調分
  12. SW4 EQU P3.1
  13. SW5 EQU P3.5
  14. MS EQU 10H ;定義50ms計數器
  15. Secs  EQU 11H ;定義秒計數器
  16. Minute EQU 12H ;定義分鐘計數器
  17. Hour  EQU 13H ;定義時計數器
  18. ;---------------------------------
  19. ORG 0000H
  20. LJMP  Main                              ;長轉移指令
  21. ;---------------------------------------------------------------------
  22. ORG 000BH
  23. LJMP  T0INT
  24. ;---------------------------------------------------------------------
  25. Main: MOV SP, #70H ;將棧區設置在70H，7FH
  26. MOV IE, #10000010B  ;允許T0中斷
  27. MOV TMOD, #01H ;T0定時方式1
  28. MOV MS, #20  ;50ms單元初值?使20×50ms=1s
  29. MOV Secs, #0
  30. MOV Minute, #0
  31. MOV Hour, #0 ;開機顯示00:00:00
  32. CLR F0
  33. CLR F1
  34. MOV R7, #80
  35. MOV TL0, #00H ; 50ms定時參數
  36. MOV TH0, #4CH  ;此參數小于實際參數，為仿真調試所調整獲得
  37. SETB  TR0 ;啟動定時器
  38. MOV B, #62H
  39. LOOP: MOV R1, #Secs
  40. LCALL Split ;調用拆分子程序NOP                實際就是分鐘小時數據輸入
  41. LCALL DISP  ;調用顯示子程序NOP                實際就是分鐘小時數據顯示
  42. LCALL STORE  ;存儲的數據
  43. LCALL Verify              ;讀，校時
  44. NOP
  45. LCALL MANUAL  ;手動定時
  46. NOP
  47. LCALL Clear   ;清除手動定時
  48. NOP
  49. MOV A, Secs
  50. CJNE   A, #5, $+3 ;定時精度控制在5秒以內
  51. JNC LOOP
  52. LCALL Compare                            ;比較，響鈴亮燈
  53. SJMP  LOOP
  54. ;----------------------------------------------------------------------------------------
  55. T0INT: MOV TL0, #00H
  56. MOV TH0, #4CH
  57. PUSH  ACC
  58. DJNZ  MS, T0Exit
  59. MOV MS, #20
  60. MOV A, Secs
  61. ADD A,#1
  62. DA A
  63. MOV Secs, A
  64. CJNE  A, #60H, $+3  ;
  65. JC T0Exit ;若秒小于60,則直接返回
  66. MOV Secs, #0 ;若秒大于或等于60,則回零
  67. MOV A, Minute
  68. ADD A, #1
  69. DA A ;對分進行十進制調整，以便送顯示器顯示
  70. MOV Minute, A
  71. CJNE  A, #60H, $+3 ;60后一定要加H?表示該數為BCD碼
  72. JC T0Exit ;若分小于60,則直接返回
  73. MOV Minute, #0 ;若分大于或等于60,則回零
  74. MOV A, Hour
  75. ADD A, #1
  76. DA A
  77. MOV Hour, A
  78. CJNE  A, #24H, $+3
  79. JC T0Exit
  80. MOV Hour, #0
  81. T0Exit:  POP ACC
  82. RETI
  83. ;---------------------------------------------------------------------

  85. Compare: MOV R0, #20H ;定位數據存儲區，見下方store
  86. NextTime: LCALL DISP
  87. MOV A, @R0
  88. CJNE  A, Hour, CLP1
  89. INC R0
  90. MOV A, @R0
  91. CJNE  A, Minute, CLP2
  92. INC R0
  93. SWITCH:JB SW1,SWITCH1  ;判斷按鍵1，如果閉合，順序執行；斷開，跳轉
  94. CPL CWINTER
  95. JNB SW1,SWITCH2
  96. SWITCH1:CPL CSUMMER
  97. SWITCH2:lcall SONGER
  98. INC R0
  99. RET
  100. ;---------------------------------------------------------------------
  101. CLP1: INC R0 ;指向分
  102. INC R0                            ;              指向秒
  103. INC R0
  104. MOV A, @R0
  105. JNZ CLP3              ;A=0，順序執行；A不等于0，跳轉
  106. INC R0                   ;指向下個報警計時點的分鐘位
  107. MOV A, @R0
  108. JNZ CLP3              ;當分鐘也為0時才終止程序
  109. RET
  110. ;---------------------------------------------------------------------
  111. CLP2:INC R0
  112. INC R0
  113. MOV A, @R0
  114. JNZ CLP3              ;A=0，順序執行；A不等于0，跳轉
  115. INC R0                   ;指向下個報警計時點的分鐘位
  116. MOV A, @R0
  117. JNZ CLP3      ;當分鐘也為0時才終止程序
  118. RET
  119. ;---------------------------------------------------------------------
  120. CLP3: CJNE R0, #69H, $+3 ;因為時間數據存在6AH~6FH，所以不能大于69H
  121. JC NextTime
  122. RET
  123. ;---------------------------------------------------------------------
  124. SONGER:                                                                                    ;聲音報警 ，控制時間結束后停止
  125. PUSH PSW
  126. PUSH ACC
  127. PUSH 05H
  128. PUSH 06H
  129. SONGER1:
  130. MOV R1,#Secs
  131. LCALL Split
  132. LCALL DISP
  133. CPL OUT
  134. DJNZ R6,SONGER1
  135. MOV R6,#7
  136. DJNZ R5,SONGER1                            ;跳轉過一次后
  137. MOV R5,#10
  138. LCALL DISP
  139. MOV A,#Secs
  140. CJNE A,#5,$+3
  141. JC SONGER1                               ;A=0，跳轉；A不等于0，順序執行
  142. MOV P0,#0FFH
  143. POP 06H
  144. POP 05H
  145. POP ACC
  146. POP PSW
  147. RET

  149. Verify:  JB SW3, VLP3 ;判斷是否需要校"分"
  150. CLR EA
  151. CLR TR0 ;校時期間，暫時關閉定時器
  152. VLP1: MOV A, Minute ;SW3閉合時，則對分鐘加1
  153. ADD A, #1
  154. DA A
  155. MOV Minute, A
  156. CJNE  A, #60H, VLP2                 ;比較，不等于跳轉，大于CY=0;小于CY=1
  157. MOV Minute, #0
  158. VLP2: MOV R6, #150
  159. MOV R1, #Secs
  160. LCALL Split
  161. LCALL DISP
  162. DJNZ  R6, $-3                            ;一定程度上保護按鍵的穩定性
  163. JNB SW3, VLP1 ;若SW3未釋放，則繼續對分鐘加1
  164. MOV Secs, #0 ;校時期間，將秒清零
  165. SETB  EA
  166. SETB  TR0 ;恢復計數
  167. RET
  168. ;---------------------------------------------------------------------

  170. VLP3: JB SW2, VExit ;判斷是否需要校"時"
  171. CLR EA
  172. CLR TR0 ;校時期間，暫時關閉定時器
  173. VLP4: MOV A, Hour  ;SW2閉合時，則對小時加1
  174. ADD A, #1
  175. DA A
  176. MOV Hour, A
  177. CJNE  A, #24H, VLP5
  178. MOV Hour, #0
  179. VLP5: MOV R6, #150
  180. MOV R1, #Secs
  181. LCALL Split
  182. LCALL DISP
  183. DJNZ  R6, $-3
  184. JNB SW2, VLP4 ;若SW2未釋放，則繼續對小時加1
  185. MOV Secs, #0 ;校時期間，將秒清零
  186. SETB  EA
  187. SETB  TR0 ;恢復計數
  188. VExit: RET
  189. ;---------------------------------------------------------------------
  190. STORE:
  191. MOV R1, #20H                ;存儲報警時間（分為冬夏兩種）
  192. MOV @R1, #06H
  193. INC R1
  194. MOV @R1, #00H
  195. INC R1
  196. INC R1
  197. MOV @R1, #07H
  198. INC R1
  199. MOV @R1, #50H
  200. INC R1
  201. INC R1
  202. MOV @R1, #08H
  203. INC R1
  204. MOV @R1, #00H
  205. INC R1
  206. INC R1
  207. MOV @R1, #08H
  208. INC R1
  209. MOV @R1, #50H
  210. INC R1
  211. INC R1
  212. MOV @R1, #09H
  213. INC R1
  214. MOV @R1, #00H
  215. INC R1
  216. INC R1
  217. MOV @R1, #09H
  218. INC R1
  219. MOV @R1, #50H
  220. INC R1
  221. INC R1
  222. MOV @R1, #10H
  223. INC R1
  224. MOV @R1, #10H
  225. INC R1
  226. INC R1
  227. MOV @R1, #11H
  228. INC R1
  229. MOV @R1, #00H
  230. INC R1
  231. INC R1
  232. MOV @R1, #11H
  233. INC R1
  234. MOV @R1, #10H
  235. INC R1
  236. INC R1
  237. MOV @R1, #12H
  238. INC R1
  239. MOV @R1, #00H
  240. INC R1
  241. INC R1
  242. ;--------------------------------------------------------
  243. PANDUAN:JNB SW1,PANDUAN1
  244. MOV @R1, #14H
  245. INC R1
  246. MOV @R1, #20H
  247. INC R1
  248. INC R1
  249. MOV @R1, #14H
  250. INC R1
  251. MOV @R1, #30H
  252. INC R1
  253. INC R1
  254. MOV @R1, #15H
  255. INC R1
  256. MOV @R1, #20H
  257. INC R1
  258. INC R1
  259. MOV @R1, #15H
  260. INC R1
  261. MOV @R1, #30H
  262. INC R1
  263. INC R1
  264. MOV @R1, #16H
  265. INC R1
  266. MOV @R1, #20H
  267. INC R1
  268. INC R1
  269. MOV @R1, #16H
  270. INC R1
  271. MOV @R1, #30H
  272. INC R1
  273. INC R1
  274. MOV @R1, #17H
  275. INC R1
  276. MOV @R1, #20H
  277. INC R1
  278. INC R1
  279. MOV @R1, #17H
  280. INC R1
  281. MOV @R1, #30H
  282. INC R1
  283. INC R1
  284. MOV @R1, #18H
  285. INC R1
  286. MOV @R1, #20H
  287. INC R1
  288. INC R1
  289. MOV @R1, #19H
  290. INC R1
  291. MOV @R1, #30H
  292. INC R1
  293. INC R1
  294. MOV @R1, #21H
  295. INC R1
  296. MOV @R1, #30H
  297. INC R1
  298. INC R1
  299. MOV @R1, #23H
  300. INC R1
  301. MOV @R1, #30H
  302. INC R1
  303. INC R1
  304. JB SW1,PANDUAN2
  305. ;--------------------------------------------------------
  306. PANDUAN1:MOV @R1, #13H
  307. INC R1
  308. MOV @R1, #50H
  309. INC R1
  310. INC R1
  311. MOV @R1, #14H
  312. INC R1
  313. MOV @R1, #00H
  314. INC R1
  315. INC R1
  316. MOV @R1, #14H
  317. INC R1
  318. MOV @R1, #50H
  319. INC R1
  320. INC R1
  321. MOV @R1, #15H
  322. INC R1
  323. MOV @R1, #00H
  324. INC R1
  325. INC R1
  326. MOV @R1, #15H
  327. INC R1
  328. MOV @R1, #50H
  329. INC R1
  330. INC R1
  331. MOV @R1, #16H
  332. INC R1
  333. MOV @R1, #00H
  334. INC R1
  335. INC R1
  336. MOV @R1, #16H
  337. INC R1
  338. MOV @R1, #50H
  339. INC R1
  340. INC R1
  341. MOV @R1, #17H
  342. INC R1
  343. MOV @R1, #00H
  344. INC R1
  345. INC R1
  346. MOV @R1, #17H
  347. INC R1
  348. MOV @R1, #50H
  349. INC R1
  350. INC R1
  351. MOV @R1, #19H
  352. INC R1
  353. MOV @R1, #30H
  354. INC R1
  355. INC R1
  356. MOV @R1, #21H
  357. INC R1
  358. MOV @R1, #30H
  359. INC R1
  360. INC R1
  361. MOV @R1, #23H
  362. INC R1
  363. MOV @R1, #00H
  364. INC R1
  365. INC R1
  366. PANDUAN2:
  367. RET
  368. ;---------------------------------------------------------------------
  369. ;手動定時，定時值為當前時間
  370. MANUAL:JB SW4,ZZ
  371. MOV R1, B
  372. CJNE  R1, #69H, $+3
  373. JC ZY
  374. MOV R1, #62H
  375. MOV B, R1
  376. ZY: MOV @R1,Hour
  377. INC R1
  378. MOV @R1, Minute
  379. INC R1
  380. MOV @R1, Secs
  381. INC R1
  382. MOV B, R1
  383. ZZ:RET
  384. ;---------------------------------------------------------------------
  385. ;清除手動定時數據
  386. Clear:JB SW5,XX
  387. MOV  R1, #62H
  388. CLRP1: CLR A
  389. MOV @R1, A
  390. INC R1
  391. CJNE  R1, #6AH, CLRP1
  392. XX:RET
  393. ;---------------------------------------------------------------------
  394. ;拆分子程序
  395. Split: MOV R0, #6AH ;秒個位顯示緩沖單元
  396. MOV A, @R1                                             ;A=((R1))
  397. ANL A, #0FH  ;取秒個位              ‘與’指令，去相交值
  398. MOV @R0, A                               ;(R0)=(A)
  399. INC R0 ;指向秒十位顯示緩沖單元              R0+1
  400. MOV A, @R1
  401. SWAP  A                 ;將A的高低字節交換
  402. ANL A, #0FH  ;取秒十位
  403. MOV @R0, A
  404. INC R0 ;指向分個位顯示緩沖單元
  405. INC R1                            ;R1加1后為12H,指向分按鍵
  406. MOV A, @R1
  407. ANL A, #0FH  ;取分個位
  408. MOV @R0, A
  409. INC R0 ;指向分十位顯示緩沖單元
  410. MOV A, @R1
  411. SWAP  A
  412. ANL A, #0FH  ;取分十位
  413. MOV @R0, A
  414. INC R0 ;指向時個位顯示緩沖單元
  415. INC R1                            ;R1加1后為13H,指向時按鍵
  416. MOV A, @R1
  417. ANL A, #0FH  ;取時個位
  418. MOV @R0, A
  419. INC R0 ;指向時十位顯示緩沖單元
  420. MOV A, @R1
  421. SWAP  A
  422. ANL A, #0FH  ;取時十位
  423. MOV @R0, A
  424. RET                                                                                    ;R0從6AH到6FH，依次存秒、分鐘，小時數據。
  425. ;---------------------------------------------------------------------
  426. DISP: PUSH  00H                            ;堆棧操作，將棧頂指針SP的內容加1，然后將直接尋址單元中的數據傳到sp所指單元;即將00H中的內容放入71H單元中 sp=（sp+1），（SP）=（direct）
  427. MOV R0, #6AH ;顯示緩沖區首地址
  428. MOV R2, #11111110B  ;對應個位的字位碼
  429. MOV DPTR, #WordTab  ;將TAB表首地址賦給指針
  430. JNB F0, DISP0                ;（F0）=0，(PC)=(PC)+3，跳轉；否則，還要加3，順序執行

  432. DJNZ  R7, DISP1                              ;減1不為0，轉移；否則，順序執行
  433. CPL F1
  434. MOV R7, #60                                          ;這四行主要為了確保關顯示器操作，沒什么用
  435. SJMP  DISP1              ;短轉移

  437. DISP0: CLR F1
  438. DISP1: ORL DIS, #00111111B ;關顯示器 ORL并操作
  439. MOV R3, #20
  440. DJNZ  R3, $ ;延時40μ s，意思為R3不為0時反復執行該指令，$為當下執行指令的地址
  441. MOV A, @R0 ;取待顯示數字
  442. MOVC  A, @A+DPTR ;查字形
  443. WordOut: MOV R3, #8 ;傳送字形碼到74LS164
  444. NEXTB: RLC A ;取待發送，進位循環左移
  445. MOV SDATA, C ;送數據到數據口，C就是CY
  446. SETB SCLK  ;產生時鐘設置為1
  447. CLR SCLK
  448. DJNZ R3, NEXTB ;繼續送下一位
  449. INC R0
  450. JB F1, HIDE                            ;為1跳轉
  451. MOV A, R2 ;取字位碼
  452. ANL DIS, A
  453. HIDE: MOV R3, #5 ;延時1ms
  454. MOV R4, #100
  455. DJNZ  R4, $
  456. DJNZ  R3, $-4
  457. MOV A, R2 ;修改字位碼
  458. RL A                              ;左移
  459. MOV R2, A
  460. JB ACC.6, DISP1  ;循環次，依次顯示秒、分鐘、小時
  461. DExit: POP 00H
  462. RET
  463. ;-------------------------------------------------------------------
  464. WordTab: DB 3FH, 06H, 5BH, 4FH  ;"0","1","2","3"   共陰極
  465. DB 66H, 6DH, 7DH, 07H  ;"4","5","6","7"
  466. DB 7FH, 6FH, 77H, 7CH ;"8","9","A","B"
  467. DB 39H, 5EH, 79H, 71H ;"C","D","E","F"
  468. DB 40H, 38H ;"-", "L"
  469. ;-------------------------------------------------------------------
  470. END
復制代碼

以上的Word格式文檔51黑下載地址：
文檔.doc (667.36 KB, 下載次數: 11)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:865960 發表于 2020-12-23 00:18 | 只看該作者
有電路圖和程序嘛
回復

使用道具 舉報

板凳
ID:328014 發表于 2020-12-23 00:23 | 只看該作者

電路圖和程序都在網頁上,需要自己畫,可惜樓主沒有提供工程文件
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
