STC89C52+LCD12864+DS1302+DS18B20時鐘原理圖+源程序

  [復制鏈接]
跳轉到指定樓層
樓主
ID:185443 發表于 2019-12-26 11:00 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

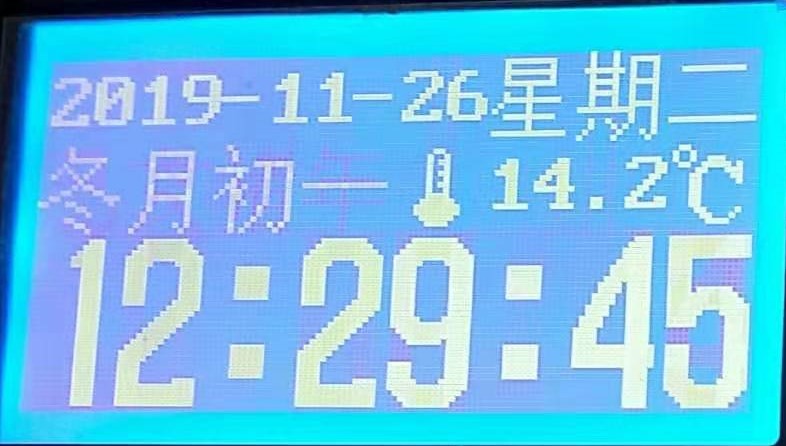

STC89C52+LCD12864+DS1302 +DS18B20時鐘供大家學習。

            電子智能時鐘程序
            單 片 機:STC89C52
     晶    振:12MHz
         時鐘芯片:DS1302
            液 晶 屏:LCD12864

                時    間:2020年1月1日
                LCD12864使用并口連接方式,PSB、RST接高電平




/*-------------------------------頭文件---------------------------------------*/

#include <reg52.h>

#include <intrins.h>

#include "LCD12864.h"

#include "DS1302.h"

#include "DS18B20.h"

#include "nongli.h"

#include "displaytime.h"

//#include "jieqi.h"

#define uint  unsigned int

#define uchar unsigned char


/*----------------------------定義按鍵---------------------------------------*/

sbit K1  = P2^3; //K1-設置

sbit K2  = P2^2; //K2-確認、返回

sbit K3  = P2^1; //K3-加

sbit K4  = P2^0; //K4-減

//sbit K5  = P3^7; //液晶背光控制按鍵,按一下亮,再按一下滅

//sbit BLK = P3^7; //液晶背光控制輸出,低電平有效,PNP三極管控制。


/*---------------------函數聲明------------------------------*/

void DelayM(uint);

void ds_w(void);

void Conver_week(bit c,uchar year,uchar month,uchar day);

/*-----------------------------定義全局變量------------------------------*/

bit q=0, w=0;    //調時標志位

unsigned char yy,mo,dd,xq,hh,mm,ss,month_moon,day_moon,week,tiangan,dizhi,moontemp1,moontemp2;//定義時間映射全局變量(專用寄存器)

signed char address,item,max,mini;


/*-----------------------------延時函數 1MS/次-------------------------------*/

void DelayM(uint a)

{

        uchar i;

        while( --a != 0) { for(i = 0; i < 125; i++); }

}

/*-----------------------------日期、時間設置函數-----------------------------*/


void tiaozheng(void){

        yy = read_clock(0x8d);//調用1302時鐘數據中的年數據,從地址0x8d中

        mo = read_clock(0x89);//調用1302時鐘數據中的月數據,從地址0x89中

        dd = read_clock(0x87);//從1302芯片中讀取日數據,從地址0x87中

        week = read_clock(0x8b);//從1302芯片中讀取星期數據,從地址0x8b中

        lcm_w_test(0,0x80);


        lcm_w_word("20");//顯示內容字符20

        write_data(yy/16+0x30);//函數參數1,代表本行寫數據,YY/16+0X30得出年十位數字的顯示碼地址,送顯示

        write_data(yy%16+0x30);//函數?

        lcm_w_word("年");


        write_data(mo/16+0x30);

        write_data(mo%16+0x30);//與16取余數,得到月份的個位數,加0x30得到該數字的液晶內定顯示碼送顯示

        lcm_w_word("月");     //調用字符顯示函數,顯示文字 月


        write_data(dd/16+0x30);

        write_data(dd%16+0x30);//第一個1參數,表示本行寫數據,日數據與16取余得個位數,加0x30得到顯示碼

        lcm_w_word("日");//顯示字符 日


        if(read_clock(0x85) != hh){  //如果程序中的小時與1302芯片中的不同,

                hh = read_clock(0x85);  //刷新程序中的小時數據

        }

        lcm_w_test(0,0x91);//第一個參數0,表示本行寫入LCM的是指令,指定顯示位置91H(第三行左端)

        write_data(hh/16+0x30);  //顯示十位



        write_data(hh%16+0x30);  //顯示個位

        lcm_w_word("時");


        if(read_clock(0x83) != mm){//如果1302芯片中的分鐘數據與程序中的分鐘變量不相等

                mm = read_clock(0x83);//刷新程序中的分鐘數據

        }

        write_data(mm/16+0x30);//向液晶寫數據,顯示分鐘的十位數

        write_data(mm%16+0x30);//向液晶寫數據,顯示分鐘的個位數

        lcm_w_word("分");


        if(read_clock(0x81) != ss){//如果1302芯片中的分鐘數據與程序中的秒鐘變量不相等

                ss = read_clock(0x81);//刷新程序中的秒鐘數據

        }

        write_data(ss/16+0x30);//向液晶寫數據,顯示分鐘的十位數

        write_data(ss%16+0x30);//向液晶寫數據,顯示分鐘的個位數

        lcm_w_word("秒");


}


/**********************************************************************************************************/

//調整時間子函數,設置鍵、數據范圍、上調加一,下調減一功能。

void Set_time(unsigned char sel){ //根據選擇調整的相應項目加1并寫入DS1302,函數參數是按動設置鍵的次數


        write_com(0x30); write_com(0x06);


        lcm_w_test(0,0x98);//第一參數0表示本行寫入指令,指定下面行的 調整 顯示起始位置為98H

        lcm_w_word("★調整");//調用字符顯示函數,顯示 調整字樣


/*        if(sel==6)  {lcm_w_word("星期");address=0x8a; max=7;mini=1;

     tiaozheng();

     ds_w();

     tiaozheng();

          }

*/

//////////////////////////////////////////////////////////////

        if(sel==5)  {lcm_w_word("秒鐘");address=0x80; max=59;mini=0;

                tiaozheng();  //調用日期、時間調整函數

           ds_w();                  //被調數據加一或減一函數

           tiaozheng();



        }        //秒7,按動7次顯示 調整秒鐘

                //并指定秒鐘數據寫入1302芯片的地址是0x82,秒鐘數據的最大值是59,最小值是0

   /////////////////////////////////////////////////////////////////////////

        if(sel==4)  {lcm_w_word("分鐘");address=0x82; max=59;mini=0;

           tiaozheng();

           ds_w();

           tiaozheng();


        }        //分鐘6,按動6次顯示 調整分鐘

                //并指定分鐘數據寫入1302芯片的地址是0x82,分鐘數據的最大值是59,最小值是0



        if(sel==3)  {lcm_w_word("小時");address=0x84; max=23;mini=0;

        /***********************************************************/

                 if(address > 12){

                                           address = address-12;        }

         /********************************************************/

            tiaozheng();

           ds_w();

           tiaozheng();


        }        //小時5,按動5次顯示 調整小時

                //規定小時數據寫入1302芯片的位置是0x84,小時數據最大值23,最小值是0



        if(sel==2)  {lcm_w_word("日期");

                address=0x86;


                mo = read_clock(0x89);//讀月數據

                moontemp1=mo/16;

                moontemp2=mo%16;

                mo=moontemp1*10+moontemp2;//轉換成10進制月份數據


      yy = read_clock(0x8d);//讀年數據

        moontemp1=yy/16;

                moontemp2=yy%16;

                yy=moontemp1*10+moontemp2;//轉換成10進制年份數據


        if(mo==2&&yy%4!=0){max=28;mini=1;}//平年2月28天

                if(mo==2&&yy%4==0){max=29;mini=1;}//閏年2月29天

                if(mo==1||mo==3||mo==5||mo==7||mo==8||mo==10||mo==12){max=31;mini=1;}//31天的月份

                if(mo==4||mo==6||mo==9||mo==11){max=30;mini=1;}//30天的月份

                tiaozheng();

                ds_w();

                tiaozheng(); //調用日期、時間調整函數


  }        //日3,按動3次顯示 調整日期

                //規定日期數據寫入1302的位置地址是0x86,日期最大值31,最小值是1




  if(sel==1)  {lcm_w_word("月份");address=0x88; max=12;mini=1;

     tiaozheng();

     ds_w();

     tiaozheng();


   }        //月2,按動2次顯示 調整月份

                //規定月份寫入1302的位置地址是0x88,月份最大值12,最小值1



  if(sel==0)  {lcm_w_word("年份");address=0x8c; max=99; mini=0;

     tiaozheng();

     ds_w();                //被調數據加一或減一函數

     tiaozheng();        //調用日期、時間調整函數


   }        //年1,按動1次顯示 調整年份,

                //規定年份寫入1302的地址是0x8c,年份的最大值99,最小值0


}


/*****************************************************************************/

//被調數據加一或減一,并檢查數據范圍,寫入1302指定地址保存

void ds_w(void){


        item=((read_clock(address+1))/16)*10 + (read_clock(address+1))%16;

        if(K3 == 0){ //如果按動上調鍵

                item++;  //數加 1

        }

        if(K4 == 0){  //如果按動下調鍵

                  item--;   //數減 1

        }

        if(item>max) item=mini;//查看數值是否在有效范圍之內

        if(item<mini) item=max;//如果數值小于最小值,則自動等于最大值

        write_clock(0x8e,0x00);//允許寫1302芯片操作

        write_clock(address,(item/10)*16+item%10);//轉換成16進制寫入1302

        write_clock(0x8e,0x80);//寫保護,禁止寫操作

}


/****可參考***********可參考**************可參考***************以上是調試********


/*主函數---------------------------------------------------------------------*/

void main()

{

        uchar e=0;

        K1=1;K2=1;K3=1;K4=1;//BLK=0;//K5=1;


        Init_1302();                //時鐘芯片初始化

        lcm_init();                        //液晶初始化

        welcome();                    //調用歡迎信息

        DelayM(4000);                 //歡迎信息 延時時間

        lcm_clr();            //清屏

        Clean_12864_GDRAM();         //清屏

        while(1)

        {

                if (w == 0)                  //正常走時

                {

                        displaydate();         //顯示日期

//                        displaynl();         //顯示農歷

                        nongli();                 //顯示農歷

//                        displayjieqi(); //顯示節氣

                        displaytime();         //顯示時間

                        read_temp();         //讀取溫度

                        ds1820disp();          //顯示溫度

                        displayxq();         //顯示星期

                }

                else {}            //否則啟動調時


/*----------------------------設置時間--------------------------------------*/

                if (K1 == 0)

                {

                        DelayM(20);                       //按鍵消抖

                        if(K1 == 0 && w == 1)      //當是調時狀態 本鍵用于調整下一項

                        {

                                e++;

                                if (e >= 7 ) {e = 0;}

                           while(! K1 );            //等待鍵松開

                                Set_time(e);           //調整

                        }

                        if(K1 == 0 && w == 0)      //當是正常狀態時就進入調時狀態

                        {

                                lcm_clr();

                                Clean_12864_GDRAM();   //清屏

                                w=1;                       //進入調時

                                Set_time(e);

                        }

                           while(K1 == 0);            //等待鍵松開

                }

/*--------------------------------------------------------------------------*/

                if (K2 == 0)                   // 當在調時狀態時就退出調時

                {

                        DelayM(20);

                        if(K2 == 0 && w == 1)

                        {

                                w = 0;                       //退出調時

                                e = 0;                           //"下一項"計數器清0

                        }

                        if(K2 == 0 && w == 0)

                        {

                                lcm_clr(); Clean_12864_GDRAM();

                                write_com(0x30); write_com(0x06);

                                welcome();

                                while(K2 == 0);

                        }

                        lcm_clr(); Clean_12864_GDRAM();

                        displaydate();

                        displayxq();

                        displaynl();

                        displaytime();

                        read_temp();

                        ds1820disp();

                        while(K2 == 0);

                }

/*加調整--------------------------------------------------------------------*/

                if (K3 == 0 && w == 1)

                {

                        DelayM(20);

                        if(K3 == 0 && w == 1) { Set_time(e); }

                        while(K3 == 0);

                        while(! K3 );

                }

/*減調整--------------------------------------------------------------------*/

                if (K4 == 0 && w == 1)

                {

                        DelayM(20);

                        if(K4 == 0 && w == 1) { Set_time(e); }

                        while(K4 == 0);

                        while(! K4 );

                }

/*液晶背光控制,按一下亮,再按一下滅----------------------------------------*/

/*                if(K5 == 0)

                {

                        DelayM(20); q = ~q;      //標志位取反

                         if(q){BLK = BLK | 1;}

                                 else {BLK = BLK & 0;}

                        while(K5 == 0);

                }                          */

        }

}

/*結束----------------------------------------------------------------------*/

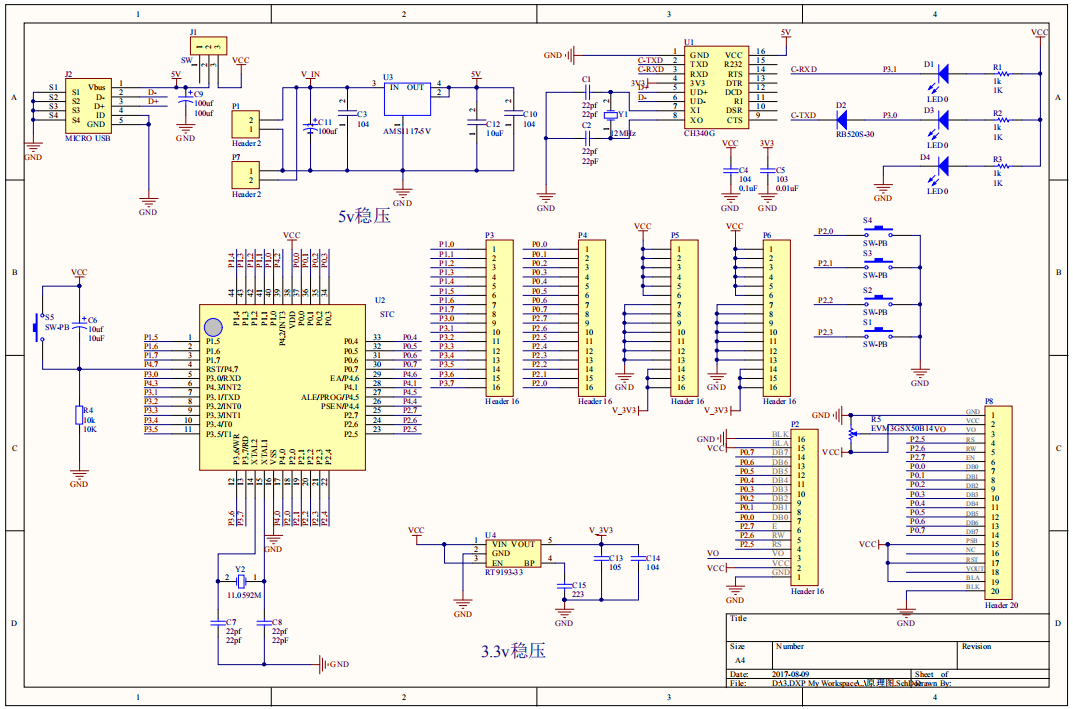

代碼+pdf格式原理圖.7z (194.38 KB, 下載次數: 361)

評分

參與人數 2黑幣 +54 收起 理由
20768797 + 4 資料里沒有pcb 只有原理圖 pdf格式的2個 .
admin + 50 共享資料的黑幣獎勵!

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏17 分享淘帖 頂1 踩1
回復

使用道具 舉報

沙發
ID:59151 發表于 2020-1-23 00:07 | 只看該作者
很好的資料,正在學習中,謝謝分享!
回復

使用道具 舉報

板凳
ID:88256 發表于 2020-1-24 00:20 | 只看該作者
下載一個PCB圖參考一下,謝謝了!
回復

使用道具 舉報

地板
ID:88256 發表于 2020-1-24 00:23 | 只看該作者
下載的第二個附件里面并沒有PCB圖
回復

使用道具 舉報

5#
ID:468209 發表于 2020-1-24 23:22 來自觸屏版 | 只看該作者
非常感謝
回復

使用道具 舉報

6#
ID:688109 發表于 2020-1-25 12:05 | 只看該作者
謝謝啦
回復

使用道具 舉報

7#
ID:688109 發表于 2020-1-25 12:24 | 只看該作者
0謝謝
回復

使用道具 舉報

8#
ID:60026 發表于 2020-2-8 18:57 | 只看該作者
很好的資料,謝謝分享!
回復

使用道具 舉報

9#
ID:154109 發表于 2020-2-9 17:44 | 只看該作者
謝謝樓主,很好的資料,學習了
回復

使用道具 舉報

10#
ID:418887 發表于 2020-2-17 20:20 | 只看該作者
不錯,很好,最近需要
回復

使用道具 舉報

11#
ID:535242 發表于 2020-2-18 15:10 | 只看該作者
找了幾天了
回復

使用道具 舉報

12#
ID:266164 發表于 2020-2-18 17:11 | 只看該作者
正在找這個資料,謝謝分享
回復

使用道具 舉報

13#
ID:720241 發表于 2020-4-5 17:19 | 只看該作者
找了幾天,這個能用
回復

使用道具 舉報

14#
ID:966104 發表于 2021-10-3 23:54 | 只看該作者

很好的資料,正在學習中,謝謝分享!
回復

使用道具 舉報

15#
ID:290578 發表于 2022-4-7 23:10 | 只看該作者
多謝分享,解決了我一直困擾的時序問題!
