實驗?zāi)康模?/font>
1、研究二極管對直流和交流表現的不同特點。
2、進一步熟悉常用電子儀器的使用方法。
3、熟悉Multisim軟件的用法。
實驗設備：
1、智能模擬實驗臺   2、數字直流電壓表   3、示波器
4、毫伏表    5、信號發生器    6、實驗穩壓電源
7、導線      8、Multisim軟件
預習要求：
1、熟悉二極管導通的條件。
2、了解二極管的交流特性。
3、Multisim軟件使用。

實驗內容：

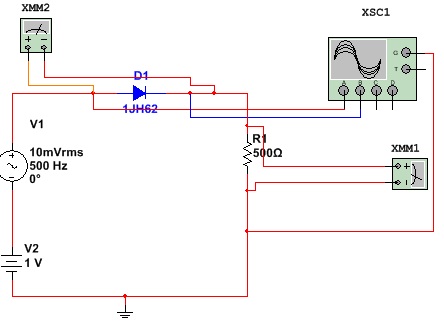

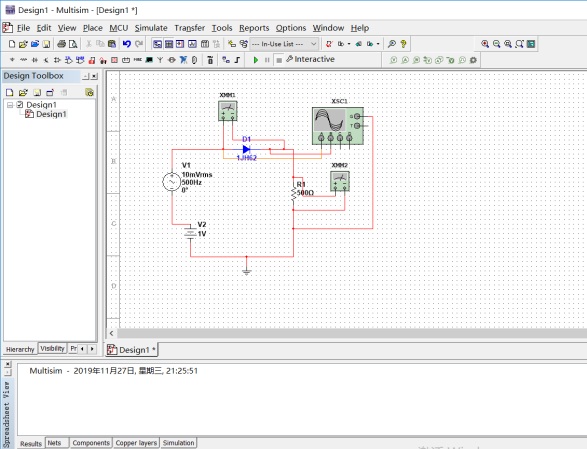

按照如下實驗電路圖，連接電路。

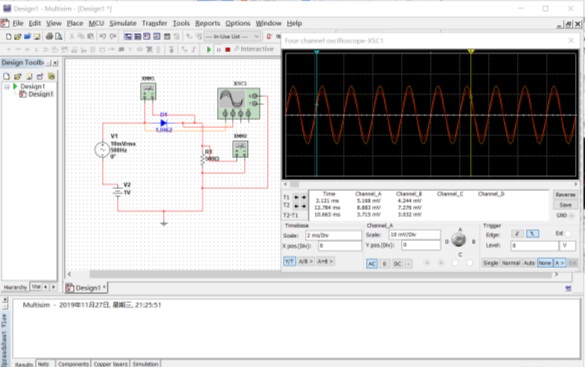

運行電路圖，查看示波器的值。

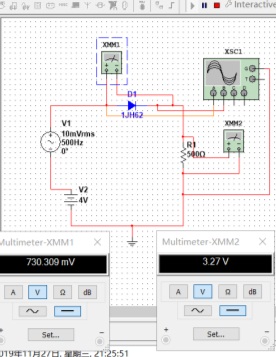

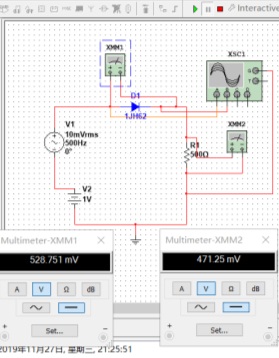

測試電源電壓為1V和4V時兩個伏安表的交流和直流的電壓。

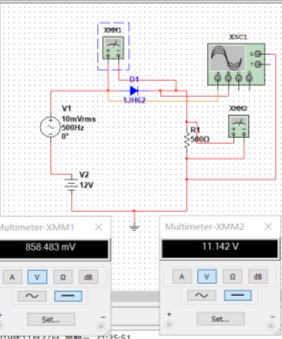

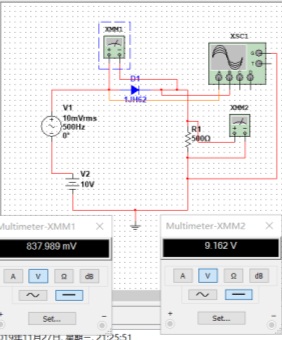

測試電源電壓為10V和12V時兩個伏安表的交流和直流的電壓。






根據測試結果填寫下表。
直流電源（V）
交流信號
（mV）
R直流電壓表讀數（V）
R交流電壓
（mV）
二極管直流電壓表讀數（V）
二極管交流電壓
（mV）
1

10
0.47125
8.198

0.52875


1.803
4
10
3.27
9.691
0.73039
0.309
10
10
9.162
9.887
0.83798
0.113
12
10
11.142
9.907
0.85848
0.093
