51單片機加MAX517產生正弦波和三角波的keil程序加Proteus原理圖

ID:529629 · 發表于 2019-12-29 18:22

因?yàn)閱纹瑱C(jī)的結課要我們做一個AT89C51單片機加MAX517產生正弦波的程序加protues原理圖的設計，我之前查了很多資料，但是都沒有找到想成的（以前寫設計習慣了直接下載別人的進行改進

），好不容易找到了一個51單片機加MAX517的壇友寫的程序，下載下來發現能用，于是乎我就在他的基礎上加了一點點東西，也算得上是照抄吧

，就可以產生正弦波了，要感謝這位壇友，[url=實現MAX517芯片的D/A轉換程序。按一次KO鍵，數字量加一 http://www.torrancerestoration.com/bbs/dpj-37218-1.html (出處: 單片機論壇)]壇友的帖子鏈接，話不多說，我直接附上程序和電路圖。

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

ID:529629 · 發表于 2020-1-3 17:57

經過稍微改進以后，這個正弦波發生器既可以調節頻率又可以調節幅度，但只是有限次，因?yàn)槲沂鞘孪劝颜也ǖ狞c(diǎn)數值計算好，再存在一個數組里面的我只計算了64個點，所以波形時間要調大一點，不然分辨率沒那么高，就有點不像正弦波了

，我使用VC6.0軟件計算點數存在數組里面的（在IIC.c文件里面），程序如下：

#include<stdio.h>
#include<math.h>
#define PI 3.1415
int main()
{
unsigned int i,P2=0;
for(i=0;i<360;i++)
{
P2=127+(127*sin(PI*i/180));
printf("0X%X,",P2);
}
printf("\n\n總共有%d個值\n\n",i);
return 0;
}

復制代碼

增加修改頻率和幅度這兩個功能修改了我將近完完整整的兩天了，因?yàn)榛A(chǔ)沒打好，所以代碼也比較冗長，有很多地方可以改進。我這一次加了很多注釋，增加了代碼的可讀性。本人屬于比較菜的那一種

，希望大神多多指教。

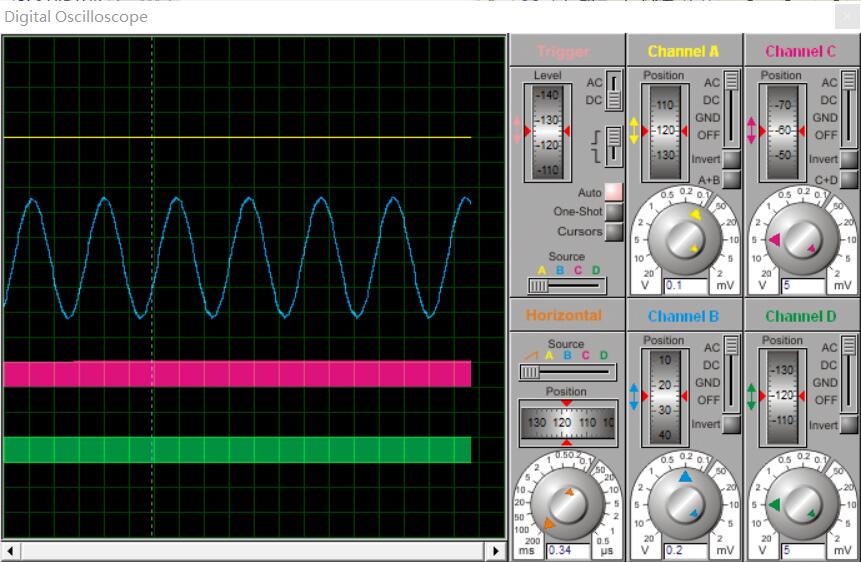

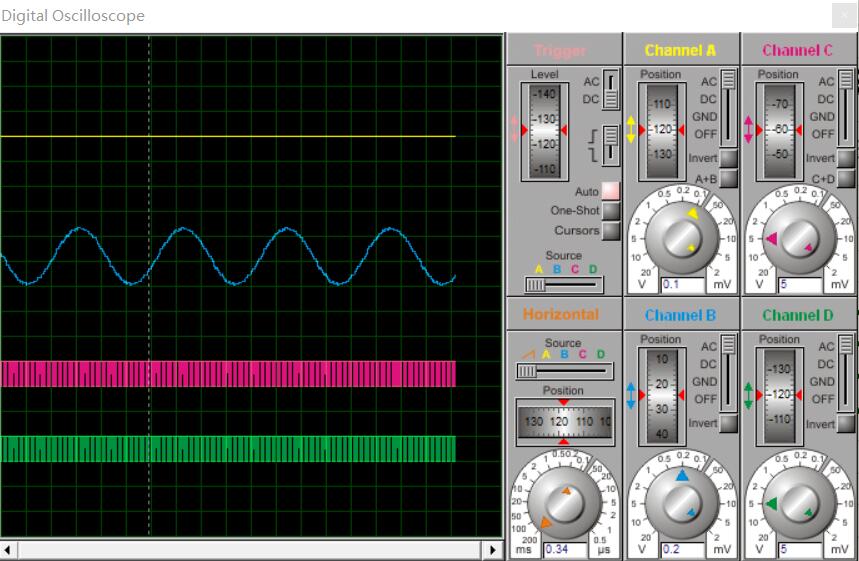

我貼上幾張圖把，分別是調節頻率的圖片和調節幅度的圖片。

ID:104779 · 發表于 2019-12-31 00:05

不用DA芯片，直接用定時器產生PWM輸出也可以的吧？

ID:529629 · 發表于 2019-12-31 10:57

我們師傅說必須用MAX517，不然就不用了

ID:529629 · 發表于 2020-1-10 21:51

現在發一下word文檔說明，英語翻譯我是用有道翻譯翻譯的

MAX517正弦波發生器.docx (1.07 MB, 下載次數: 8)
