OB2269CP開關電源PCB電路原理圖12V_5A 60w功率開關電源

ID:611988 · 發表于 2020-1-12 22:35

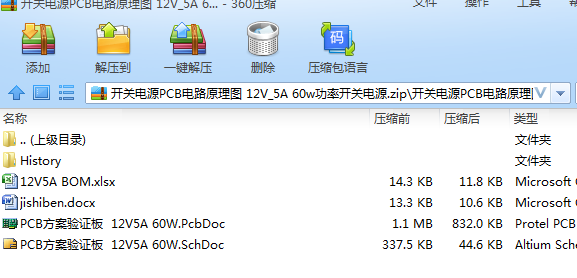

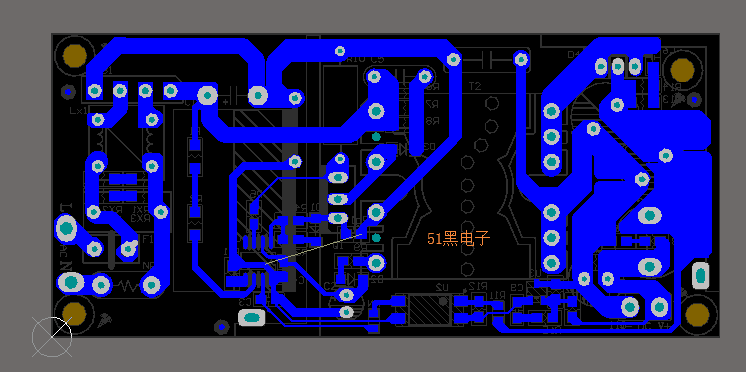

Altium Designer畫的OB2269CP 12V_5A 60w功率開關電源原理圖和PCB圖如下：(51hei附件中可下載工程文件)

一、用途
可以用于顯示器、打印機、攝像頭等12V/5A規格的場合供電，可以替代12V1A  12V2A 12A3A 12V4A使用；
二、工作環境
工作環境溫度：-10℃～+40℃
貯存溫度：-40℃～+70℃
工作相對濕度；≤90％（40℃±2℃）
貯存相對濕度；≤（95±3）％
三、交流輸入
電壓：單相100Vac—240Vac
頻率：47Hz—63Hz
效率：≥80%
四、直流輸出
電壓/電流： 11.6---12.6V / 5A
輸出功率： ≤60W
穩壓精度：＜±1%
負載效應：＜±1%
源效應：  ＜±0.3%
溫度系數：＜±0.1%
負載效應恢復時間：≤200uS
開機過沖幅度：＜±10%
啟動沖擊電流：＜150%
衡重雜音：＜2mV
峰峰值雜音：  ＜100mV
五、保護功能
過壓保護
短路保護
六、其它
1、可靠性MTBF≥1*105h
2、絕緣電阻：
試驗電壓Vdc＝500V；
交流輸入端對直流輸出端電阻R≥25MΩ（濕熱條件下2MΩ）
3、絕緣強度：交流輸入端對直流輸出端能承受交流電壓2KV（漏電流5mA）1分鐘無擊穿，飛弧和電暈現象。

ID:689425 · 發表于 2020-2-12 17:19

好東西，謝謝分享

ID:693343 · 發表于 2020-5-1 13:41

請問這個PCB洗版時有什么需要注意的呢？

ID:693343 · 發表于 2020-5-1 14:52

請問這個PCB洗版時有什么需要注意的呢？

ID:750696 · 發表于 2020-5-13 12:23

RT腳不接地，會不會有影響？

ID:843807 · 發表于 2020-11-15 11:32

沒有變壓器文件嗎

ID:70042 · 發表于 2020-11-27 19:03

感謝樓主分享這么好的資料，謝謝！~~

ID:415190 · 發表于 2020-12-10 22:39

請問有沒有實際使用驗證

ID:87745 · 發表于 2021-1-6 13:55

開關變壓器是關鍵。

ID:17396 · 發表于 2021-4-27 08:37

沒有開關變壓器的技術資料，不能用，還是感謝樓主

ID:144093 · 發表于 2021-6-11 11:37

可以到60W，小家電之類的夠用，要是有變壓器的設計就更好了，還是謝謝樓主的奉獻

ID:144093 · 發表于 2021-6-11 11:42

最近在找一個開關電源方案，用在汽車充電樁上的系統供電電源，剛好這個改一下就可以了

ID:144093 · 發表于 2021-6-11 11:45

對我有用，謝謝，一直在找一個電源，用在汽車充電樁上，感謝

ID:943328 · 發表于 2021-7-20 10:45

2269好像跟3842芯片一樣啊？

ID:1000223 · 發表于 2022-1-6 10:56

可以提供下變壓器參數嗎，謝謝

ID:988144 · 發表于 2022-1-7 09:07

用什么型號變壓器？

ID:691185 · 發表于 2022-1-19 22:37

大神你好有沒有元器件參數選取依據呢

ID:1129326 · 發表于 2024-7-20 13:56

我可以把它提高到 100w 嗎
