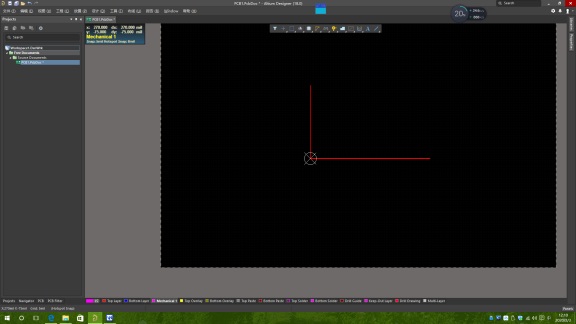

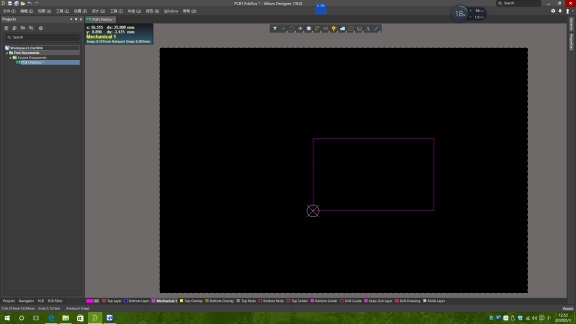

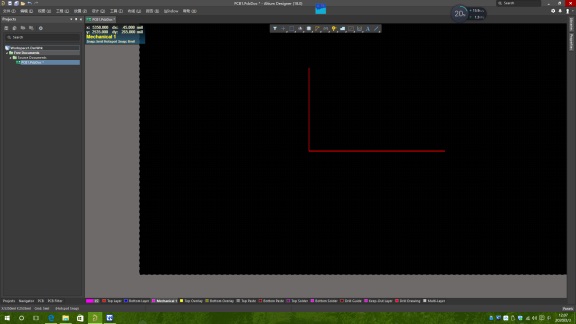

答：在PCB編輯環境任意畫一條橫線，一條豎線。 點擊編輯--原點--設置，將原點放在線的交叉處。 更改線條的屬性。雙擊線條，更改線條所在層，MECH機械層，線條寬度3到10mil,線條長度為板子長和寬。切換單位快捷鍵Q.放置線條快捷鍵P+L。  復制兩個線條構成一個長方形

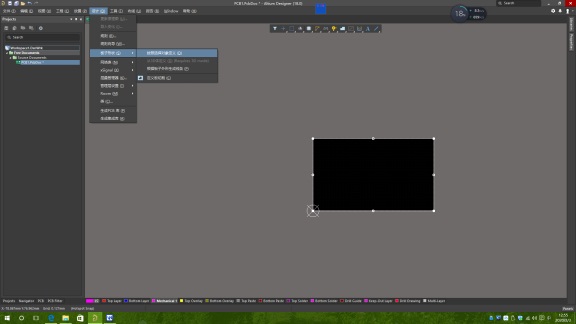

選中畫的所有線條，點擊設置--板子形狀--按照選擇對象定義 板子形狀生成了。

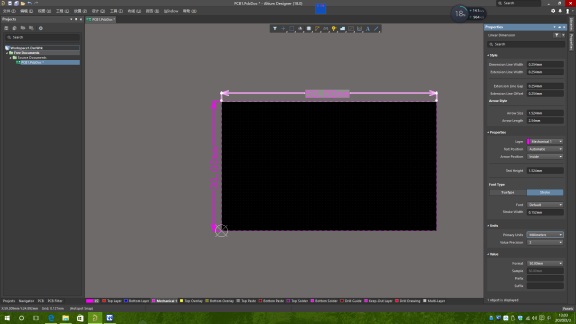

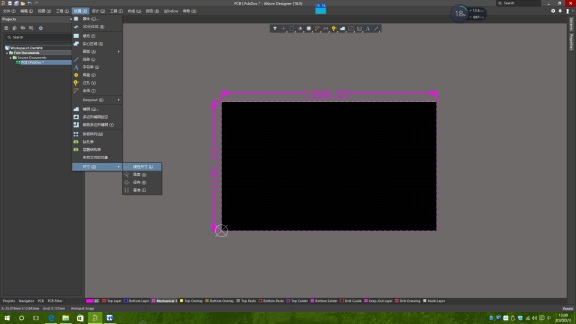

標注尺寸：點擊放置--尺寸--線性尺寸 更改標注屬性：雙擊標注線條，更改標注單位和樣式。
添加文字：點擊放置--字符串，填寫內容，設置字體，默認字體會出現亂碼，我選擇的是CAXA字體。
匯總 涉及的命令和對象 - 放置線，快捷鍵P+L，鼠標點擊快捷菜單也挺快。P+L+TAB可以直接設置線屬性，長度和層，也可任意畫后雙擊該線設置線屬性。
- 設置原點，快捷鍵E+O+S, 復位原點，E+O+R,用于線長度參考。
- 剪切和復制，CTRL+C,CTRL+V。粘貼的時候要選擇基準點。
- 板子形狀命令，按照選擇對象定義：快捷鍵DSD，先選中繪制好的封閉的線條，再執行命令。根據板子外形生成線條：快捷鍵DSP,是根據現有板子外形生成線條。
- 添加尺寸，添加線性尺寸：快捷鍵PDL, PDL+TAB直接設置尺寸屬性，單位我用MM。
- 添加字符串，快捷鍵，PS。PS+TAB設置屬性，主要是漢字字體，我用CAXA。
