示波器相關術語介紹（下）

ID:689795 · 發表于 2020-2-4 17:41

示波器性能相關術語

接下去要講的一些術語，可能會當你和朋友們討論示波器性能的時候用到，理解這些術語可以幫助你評估和比較不同型號示波器的性能。

帶寬：

帶寬是示波器的首要指標，這個指標可以告訴我們示波器能準確測量信號的頻率范圍。當信號頻率到達一定程度后，隨著信號頻率的增加，示波器準確測量信號的能力會減弱。

示波器的帶寬是指在示波器的輸入端加正弦波，幅度衰減至-3dB（70.7%）時的頻率點就是示波器的帶寬。如果我們用100MHz帶寬的示波器測量：幅值為1V ，頻率為100MHz 的正弦波時，實際得到的幅值會不小于0.707V。

示波器的帶寬越高，實際測量也就越精確，當然價格和成本也會更高，那么我們需要多大帶寬的示波器才合適呢？一般所測信號最大頻率的5倍，就是最合適的帶寬。

上升時間：

上升時間是描述示波器可測頻率范圍的另一種參數。當您期望測量脈沖和沿時，上升時間可能是更合適考慮的性能參數。當一個脈沖的上升時間快于示波器標稱的上升時間時，該信號將無法被準確測量。

垂直檔位：

垂直檔位指代示波器縱坐標上每一格的電壓值，也表示垂直放大器可以放大微弱信號的程度。通常用mV/div或V/div標識。一般示波器的最小垂直檔位為1mV每格。

時基：

時基指代示波器橫坐標上每一格的時間。

增益精度和垂直分辨率：

增益精度表示垂直系統衰減或放大信號的精度，通常用的示波器的增益精度在<±2%

垂直分辨率表示示波器模數轉換器把輸入電壓轉換成數字值的精度。垂直分辨率用位數表示，比如麥科信的STO系列示波器的垂直分辨率是8位。計算技術可以改善有效分辨率。

采樣率：

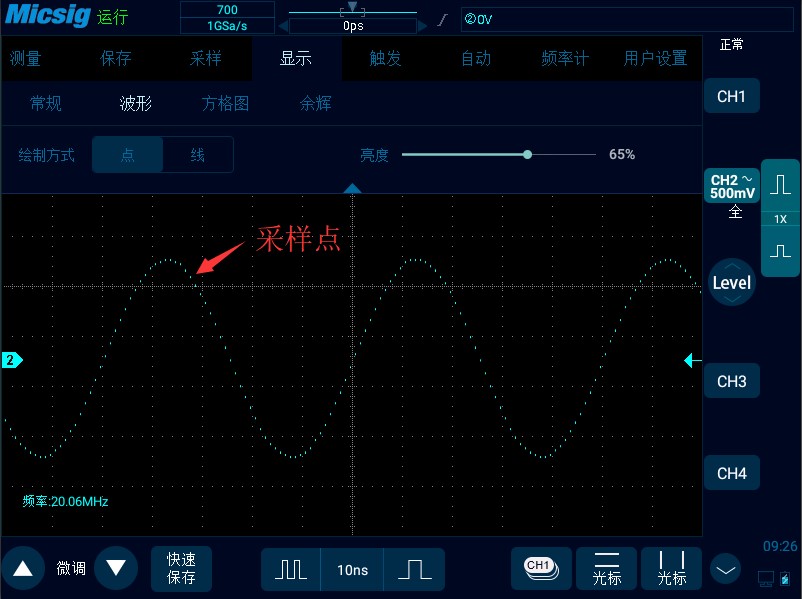

示波器顯示的波形其實都是由一個一個點組成的，采樣率就代表了示波器每秒能捕獲多少采樣點的能力。示波器能捕獲的采用點越多，波形就越接近信號本身，越不容易失真。大多數示波器標稱的都是其最大采樣率。如果你想觀察一個長時間的波形，那么示波器的最小采樣率就十分重要，因?yàn)椴蓸勇适腔谑静ㄆ鞔鎯?chǔ)深度（記錄長度），隨波形記錄時長而改變的。

存儲深度（記錄長度）：

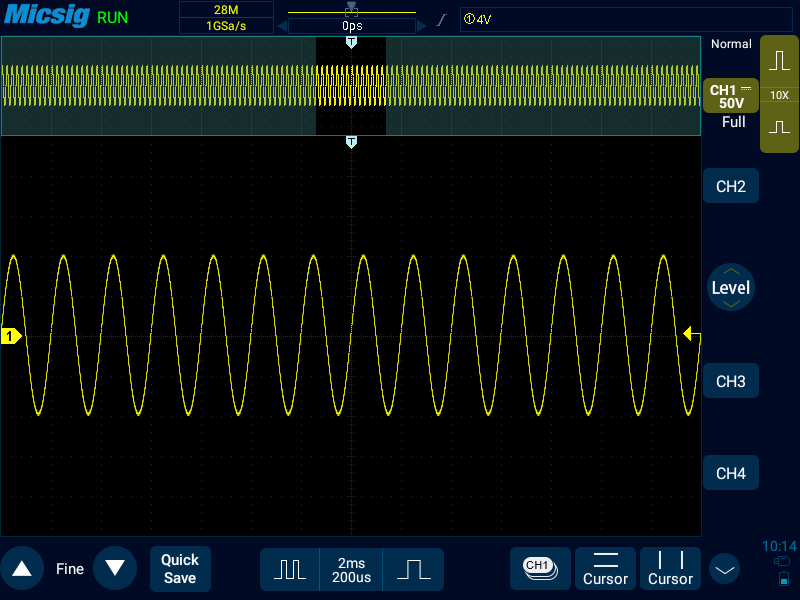

存儲深度這個參數說明了示波器一屏幕最多能顯示多少個波形點。一些示波器支持調節存儲深度的大小。由于示波器能存儲的采樣點有限，因此在測試的時候，我們必須在波形細節和波形時長之間做出取舍。選擇一個短時間的波形，但是能看到更多的波形細節�；蜻x擇記錄一個長時間的波形，但是可能會導致波形失真。

波形捕獲率：

示波器能將信號捕捉，然后通過計算顯示在屏幕上。但是捕捉信號和計算顯示信號這2個動作是無法同時進行的，也就是說，示波器在計算顯示信號的時候，是不會捕獲信號的，這部分信號就會丟失，也稱之為死區時間。示波器每秒能捕獲波形的次數，就是示波器的波形捕獲率，用波形/秒（wfms/s）表示。采樣率表明了示波器每秒捕獲數據點數量的能力，波形捕獲速率則是指示波器每秒采集波形的速度有多快。

波形捕獲速率高的示波器可以更好地觀察信號特點，大幅度提高示波器迅速捕獲瞬態異常信號的概率，如抖動、欠幅脈沖、毛刺和跳變誤差。

觸發：

示波器的觸發功能在正確的信號點同步掃描，可以穩定重復的波形或捕獲單次波形。通過重復顯示輸入信號的同一部分，使重復的波形能夠穩定地顯示在示波器的屏幕上。如果每次掃描都從信號上不同位置開始，屏幕上出現的波形就會非常雜亂，很難觀察計算。

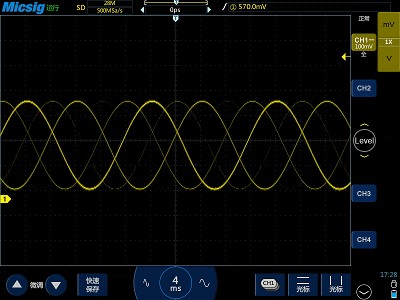

沒有觸發的畫面
