AS608指紋識別模塊獲取指紋庫ID

ID:177900 · 發表于 2020-2-12 19:19

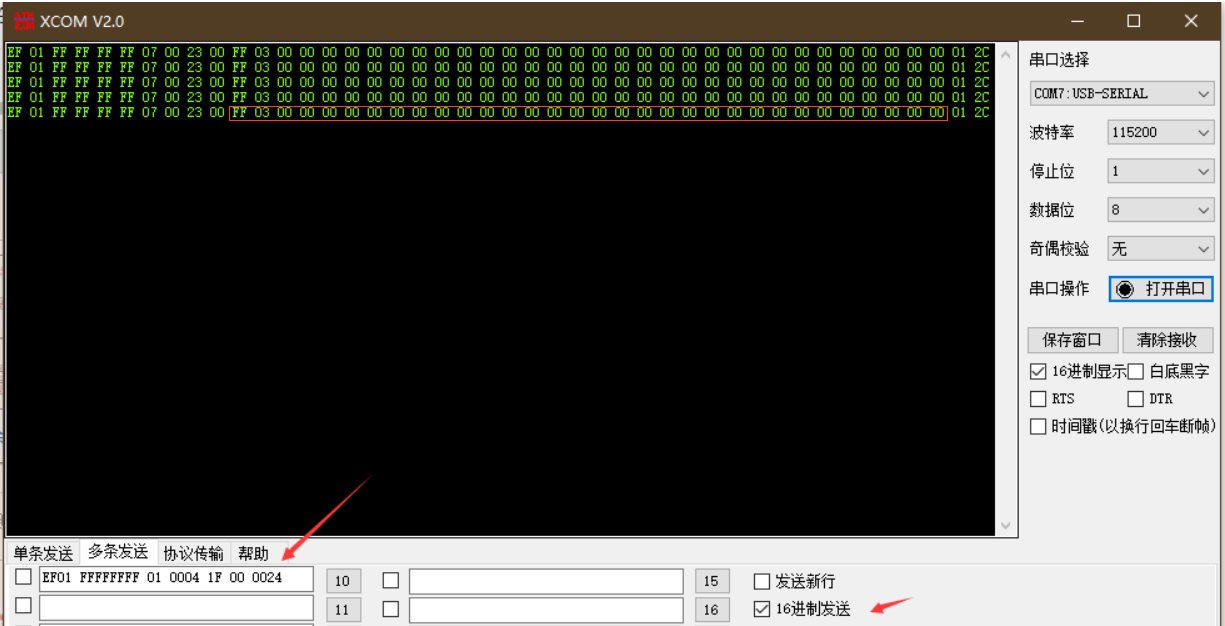

官方給的手冊沒有重點提到如何從as608模塊中的flash中獲取指紋庫的所有ID，因?yàn)樵O(shè)計需要用到，今天好奇的去試了試指令在圖中

圖 1

用先用資料里的上位機錄入指紋，然后用串口助手發送命令包，查看返回的數據，計算指紋庫的數量，剛好對應上，說明是沒問題的
總共有十個指紋，從網上查閱后我了解到

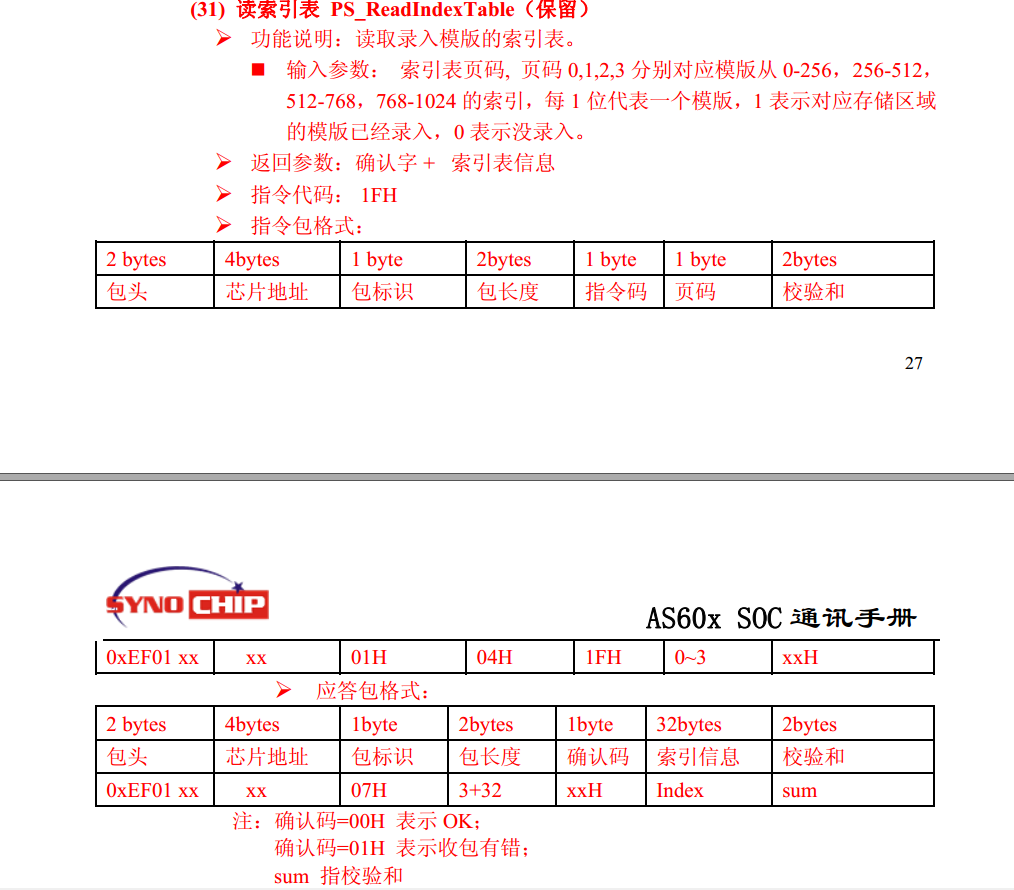

返回的數據包：索引信息 Index,一個頁碼有32個字節，每個字節有32個位，對應的位是1就說明存有指紋，是0則沒有

圖 2

我這里只是獲取頁碼 0的指令，返回的是：
EF 01 FF FF FF FF 07 00 23 00 FF 03 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 01 2C

從第11位開始到倒數第三個位結束，也就是這段：
FF 03 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00
是頁碼0的存取區
兩位十六進制需要用四位二進制表示如下:
FF(H)->1111 1111(B) 0x03(H)->0000 0011(B)
這里要注意的是，十六進制轉成二進制之后，每八個二進制組合起來的時候，必須要從最低為倒過來組合也就是下面這種格式:
FF 03 轉化之后的數據應該是 1111 1111 1100 0000
從第一個位算起，有十個位都是1，按順序就是從0-9，完全符合

圖 3

下一步就是如何提取出自己想要的信息:

代碼的思路就是把轉化的每位二進制存進數組里，樓主使用的單片機是STM32F103ZET6(雖然和驅動關系不大

)，C語言基礎好一般都能看懂，樓主也是想了好幾個方法，最好覺得這個方法比較好就用了。實現這一過程的代碼:(第一次用這代碼編輯器，沒有Tab鍵可以縮進感到不適)

for(x=0,data_bit=10; x<32; x++,data_bit++)
{
data_th = data[data_bit];
for(y=0;y<8;y++)
{
data_id[x][y] = (data_th >> y) & 0x01;
data_idr[num] = data_id[x][y];
num++;
}
}

復制代碼

data_bit=10，表示從返回的數據的第十一位開始轉換，因?yàn)閿?shù)組下標是從0開始算的，EF 01 FF FF FF FF 07 00 23 00 FF從這段數據的最后一個FF算起
data_th暫存十六進制
主要的程序思路就是這段代碼:(data_th >> y) & 0x01; 數據從0到8右移，然后與0x01相與，取出每一個位，右移動實現數據從最低位組合起來排序。
每個位都保存到一個二維數組里，然后再存到一個數組里。用二維數組 data_id[x][y] 方分組數據，使用data_idr[num] 暫存是為了后面識別哪個位為1或者0，然后獲取數組下標就可以知道flash中指紋的ID號。

代碼的話，我就不發整個工程了，這是本人的畢業設計比較大，大部分都是使用原子開發板的參考代碼改的，有一些是我自己寫的。指紋識別模塊的幾個關鍵程序我會上傳附件，大家需要的話參考我的附件就行了。
壓縮包中文件包含:

這只是本人畢設的部分模塊，畢設題目是:指紋識別儲物柜控制系統，還需要寫UDP上位機，使用C#編寫；時間足夠的話，樓主會更新更多有關的知識。受疫情的影響，畢設進度沒有想的那么快，各位網友注意安全做好防護。
