單片機小實驗四個數碼管滾動顯示（C程序和Ptotues電路圖）

[復制鏈接]
跳轉到指定樓層
樓主

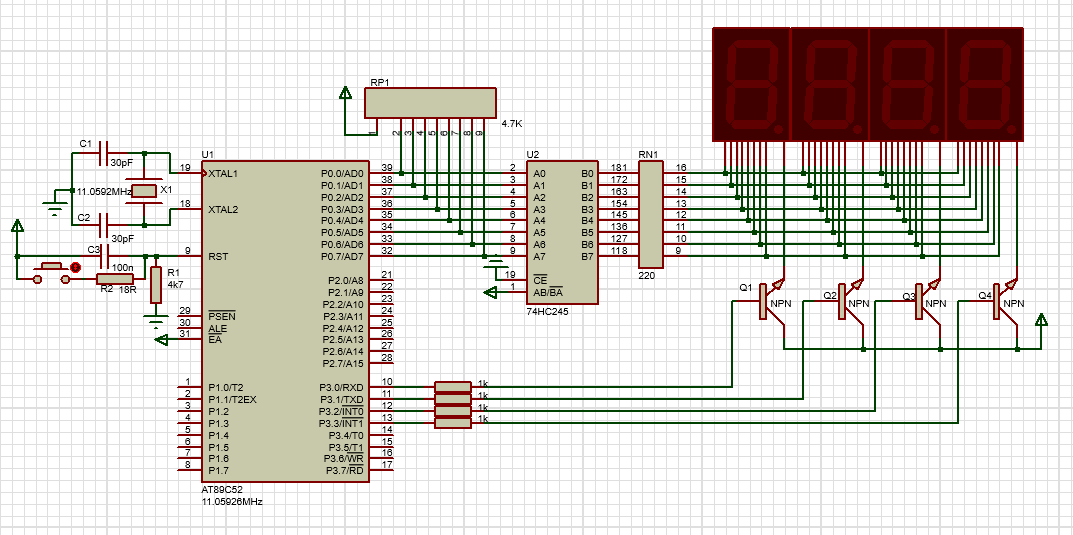

51單片機實驗仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

程序源碼

  2. #include <reg51.h>
  3. typedef unsigned char uint8;
  4. typedef unsigned int uint16;
  5. code uint8 LED_CODE[] = {0xC0,0xF9,0xA4,0xB0};
  6. void delay(uint16 x)
  7. {
  8. uint16 i,j;
  9. for(i = x; i > 0; i --)
  10.   for(j = 114; j > 0; j --);
  11. }
  12. void main()
  13. {
  14. uint8 i;
  15. while(1)
  16. {
  17.   for(i = 0; i < 4; i ++)
  18.   {
  19.    P3 = 0x01 << i;
  20.    P0 = LED_CODE[ i];   delay(500);  } }}
復制代碼




4只數碼管滾動顯示0~3.zip

48.38 KB, 下載次數: 31, 下載積分: 黑幣 -5
