[求助]單片機控制uln2003，輸出高電平只有0.15V

ID:45407 · 發表于 2013-3-16 17:01

我用單片機的P2.0--P2.3連接ULN2003的輸入口，ULN2003的8腳接地，9腳接vcc,當給P2口高電平時，P2.0--P2.3的電壓卻只有0.15v,P2.4--P2.7什么也沒有接，電壓等于電源電壓，請大神指點這是為什么，怎么解決？

ID:27770 · 發表于 2018-9-24 02:49

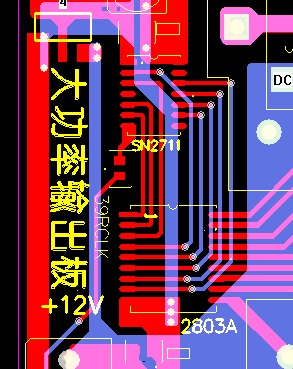

給你一局部圖，單片機輸出可直連2803A引腳，其內部有隔離電阻，不會短路！建議你先脫開連2803處，接一個2K電阻假負載至地，測一下單片機能否輸出高電平！

ID:27770 · 發表于 2018-9-24 02:55

若單片機接2K電阻后，端口在下指令輸出時，實際輸出沒有高電平，則查是否引腳沒設置成輸出模式？若用51的P0口，舊式51要外加上拉電阻！—— 平時多看正規資料及有關書籍，別急于動手或問人。祝您成功！

ID:7485 · 發表于 2013-3-17 19:02

正常的。這就是“引腳鎖存器”和“引腳”的區別。由于外部電路的鉗位（比如外部接了一個三極管的基極，基極電壓被鉗制在一個“結電壓”（0.6V左右）上）。電壓消耗在引腳的上拉電阻上了。

由于制造工藝和電路結構的原因，ULN2003的輸入腳的“結電壓”更低一些。

ID:247808 · 發表于 2017-11-9 18:08

求解，學習中，學習中

ID:309627 · 發表于 2018-9-20 21:19

請問后續這個問題是如何解決的呢

ID:387733 · 發表于 2018-9-24 06:39

關于51單片機的端口，建議參考 http://www.torrancerestoration.com/bbs/dpj-107289-1.html。帖子討論的是經典51單片機的端口，除P0是總線口，其余端口都是內部弱拉高準雙向口，無需配置。其中輸入、輸出的特點是必須要注意的地方，也是很多新手容易犯錯誤的地方�，F(xiàn)在的51單片機，如STC系列的，已經采用新型結構，端口按需要經過配置以后使用，更加方便。
