無線供電原理圖與電路制作

[復制鏈接]
ID:462393 發表于 2020-2-21 15:57 | 顯示全部樓層 |閱讀模式

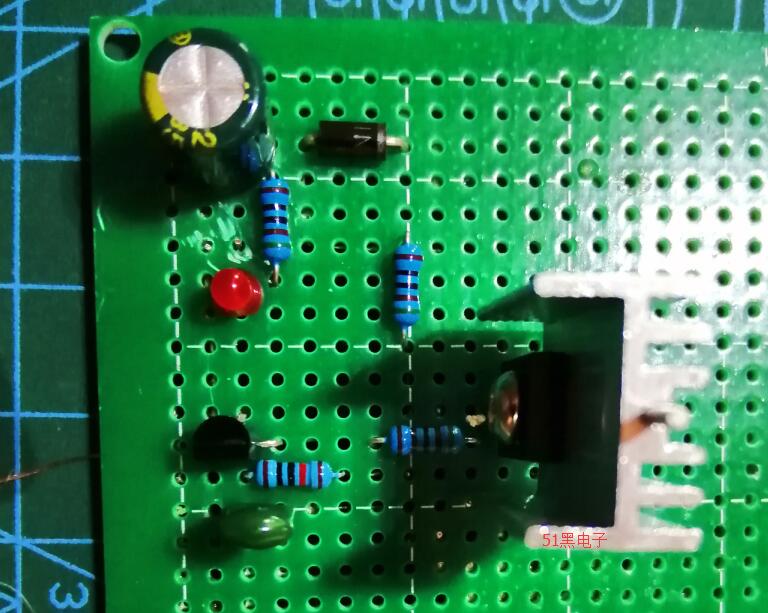

簡單制作出來的實物圖

ht
底盒上的紅外發光二極管,需對準旋轉主板的紅外接收管
紅外發光二極管點亮后需用攝像頭才可看到發光
人眼無法直接看到發光,請勿以為是普通發光二極管,沒看到亮起來就丟了

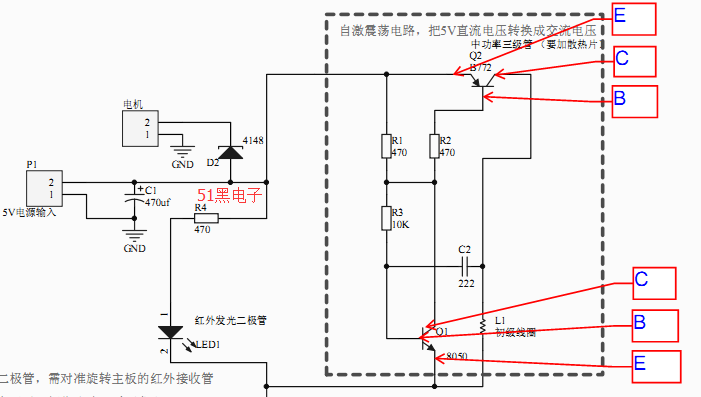

電路原理圖如下:

中功率三級管 (要加散熱片)
自激震蕩電路,把5V直流電壓轉換成交流電壓

全部資料51hei下載地址:
無線供電小板原理圖.pdf (123.86 KB, 下載次數: 38)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵!

查看全部評分

回復

使用道具 舉報

ID:887070 發表于 2021-3-9 18:42 | 顯示全部樓層
請問附件中有接收端的電路嘛
