STC15W204S 8腳封裝的單片機，2個定時器測試代碼，我太難啦

ID:475031 · 發表于 2020-2-27 20:07

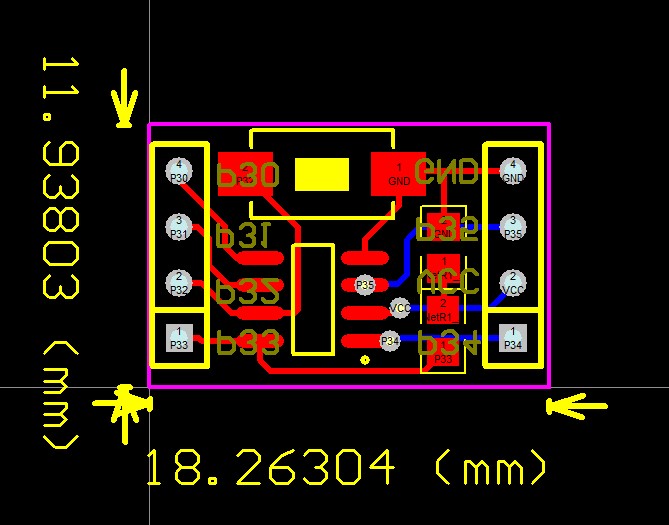

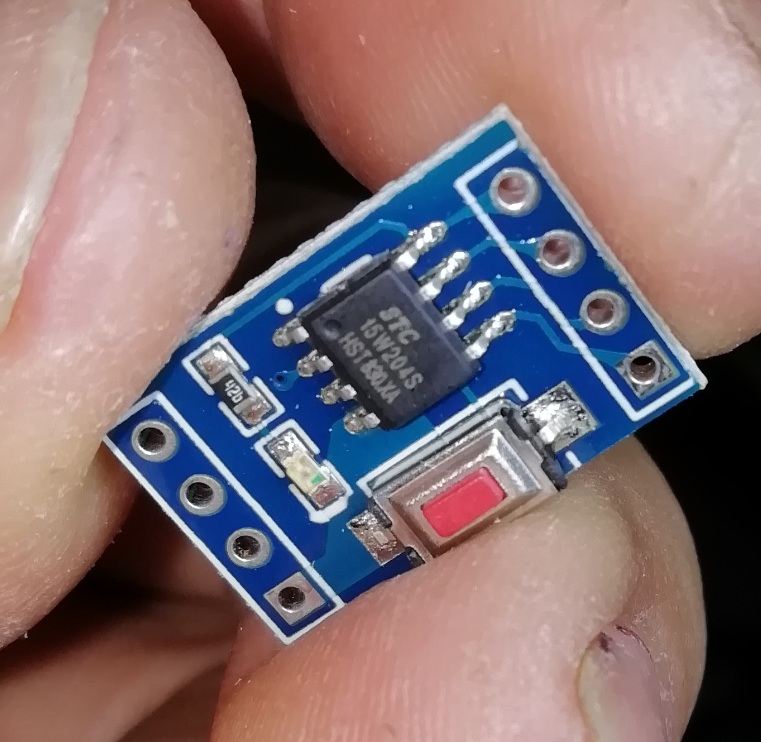

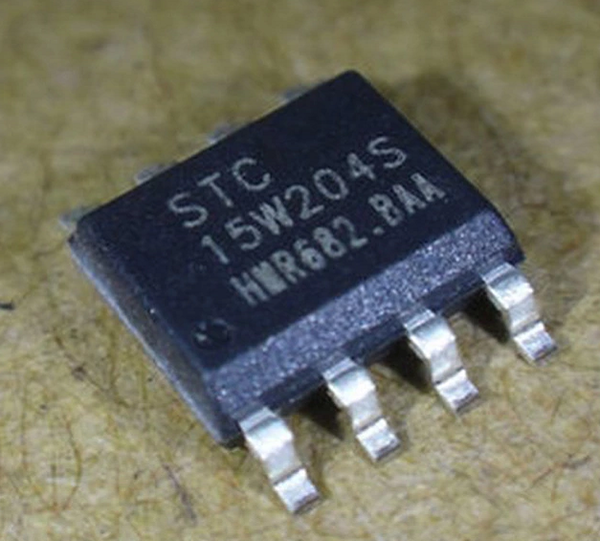

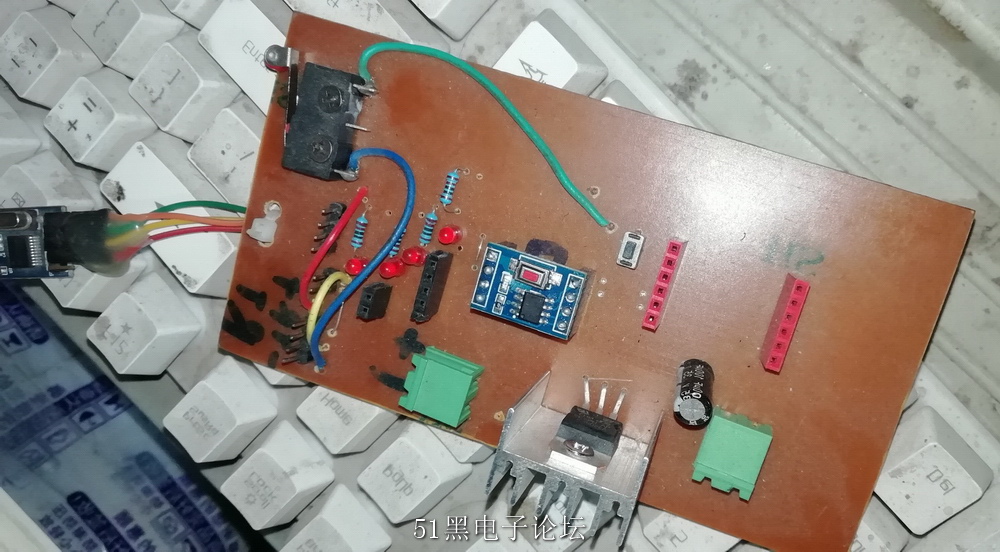

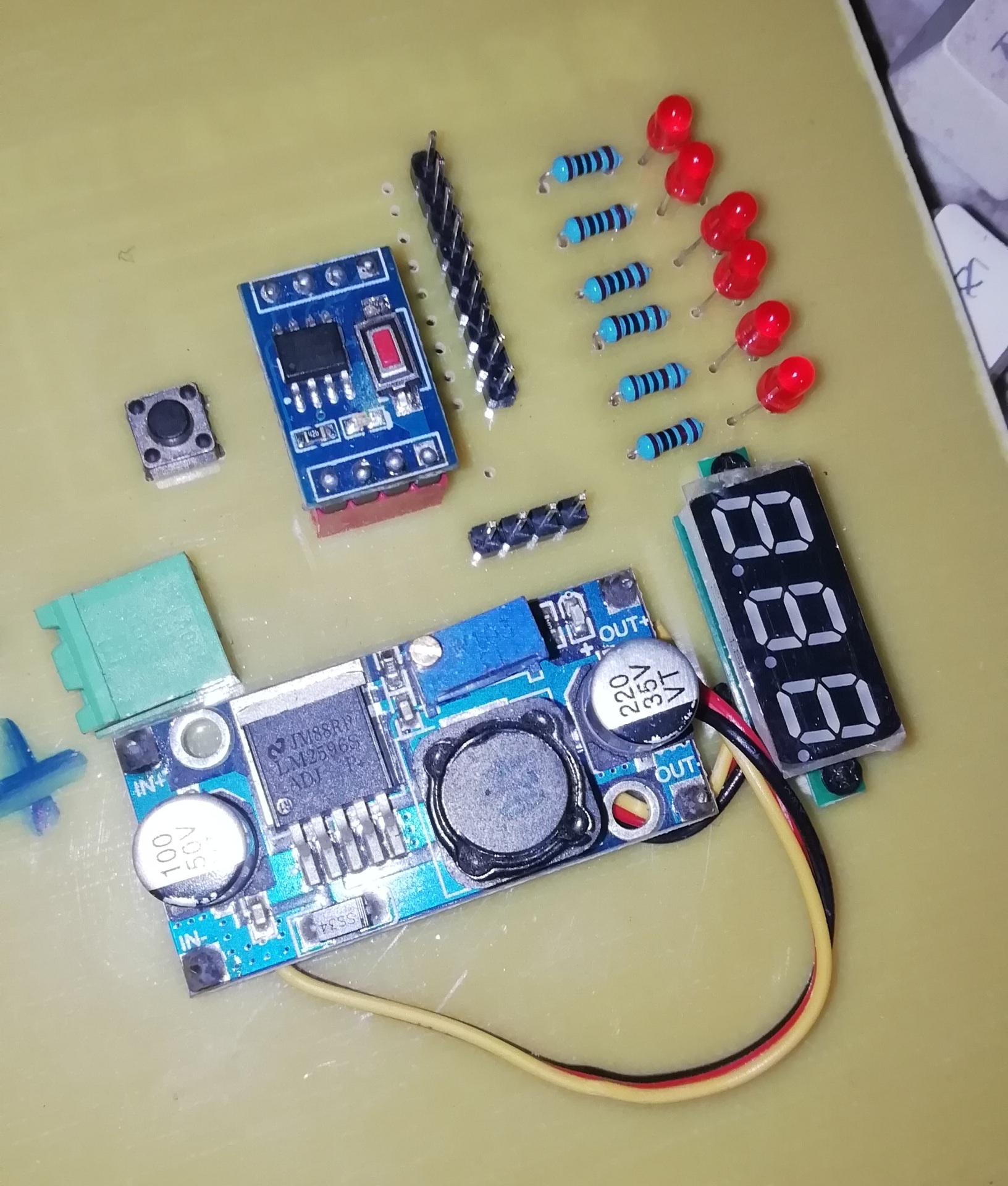

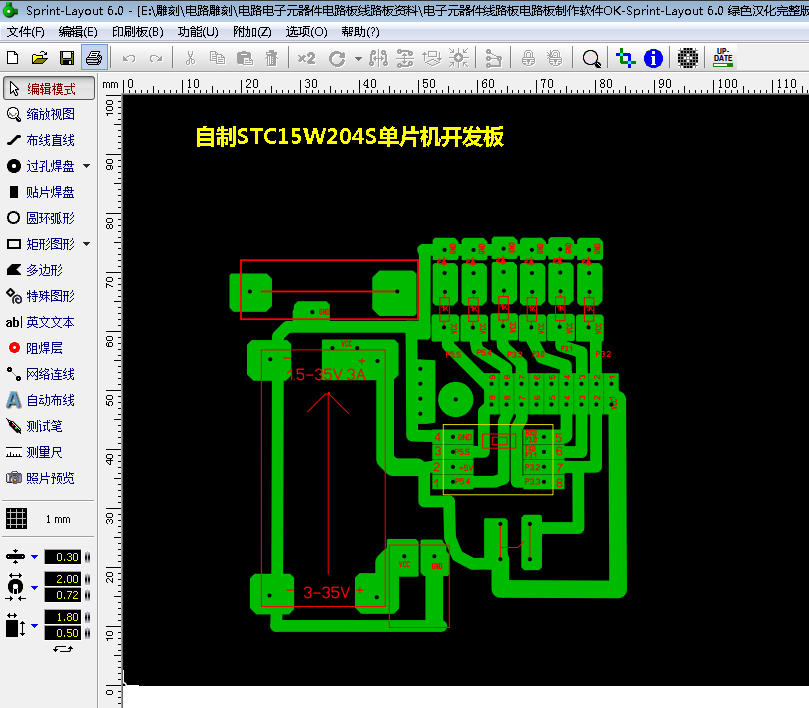

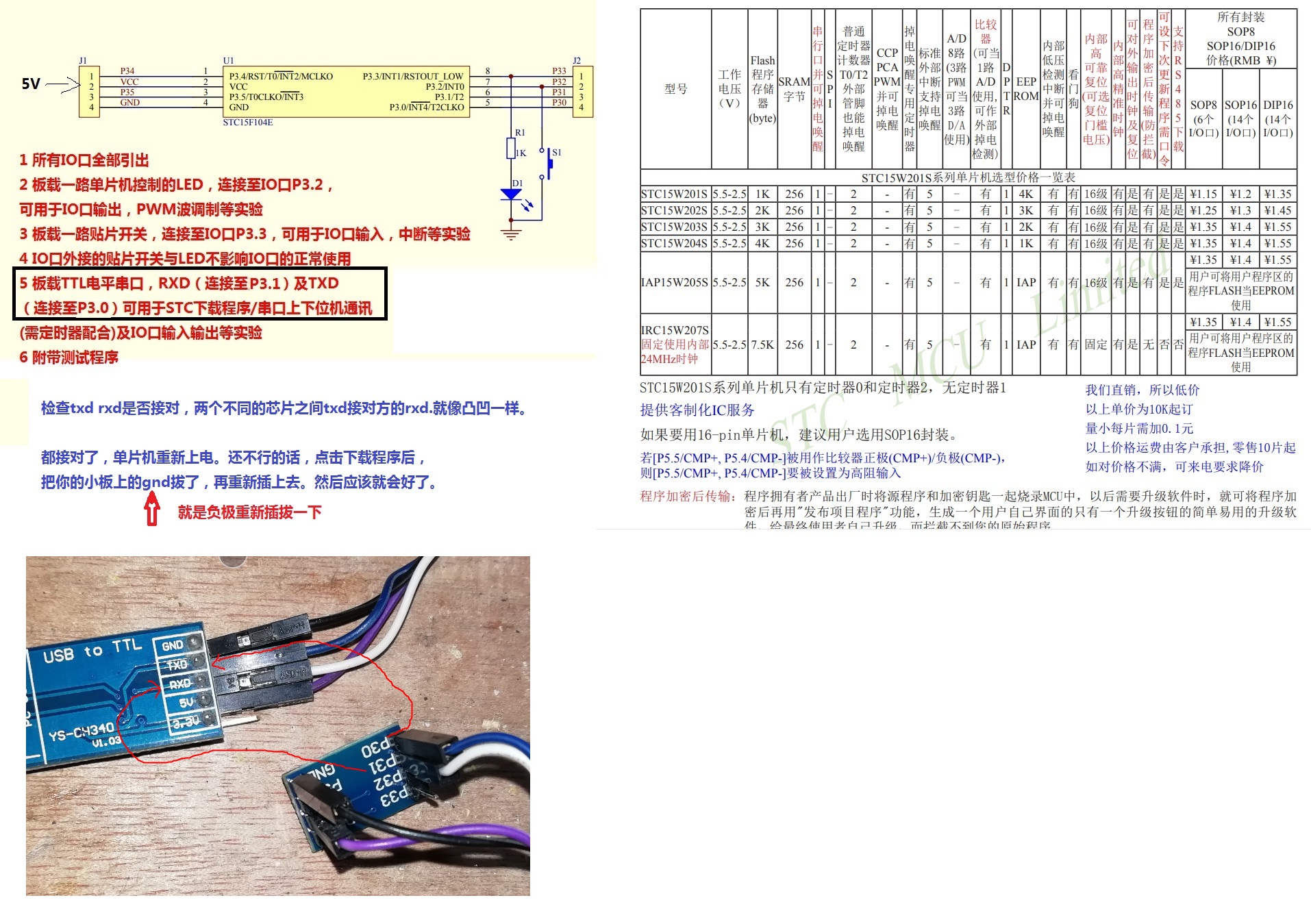

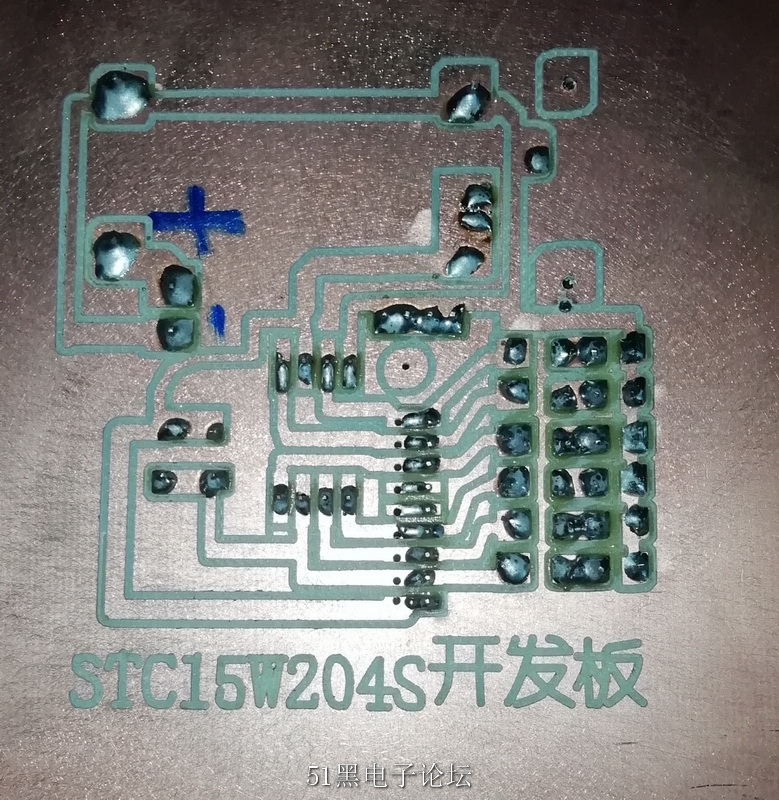

STC15W204S 8腳封裝的單片機，2個定時器測試代碼，這個資料太少了，我也東拼西湊組合起來才弄明白，我太喜歡這個小單片機。，麻雀雖小五臟俱全，一些小功能，就不需要搞什么89C51了，直接它可以搞定。
至于需要大功能動作多復雜的的，可以用一個89C51做主控芯片。，外圍加若干STC15W204S芯片來搭配，
功能強大。不輸于STM32哦
電路簡潔，代碼也簡單。適合新手初學者。

單片機源程序如下:

//=========================================================
//1. 晶振為11.0592M，每計數一次用時12/11.0592M=1.085us
//2. TMOD取0x10，即模式1——16位計數器（0～65535）
//3. 計時2ms，1ms=921.5,則2ms/1.085us=1843，故TH1=(65536-1843)/256，TL1=(65536-1843)%256
//65536微秒(μs)=最大定時65.536毫秒
//12MHZ的51單片機，定時器最大只能定時65.535ms，所以要定時500ms的時間，
//需要產生10次50ms的定時。
//步驟如下：
//1、每隔50ms定時器中斷溢出，計數+1。
//2、當計數達到10次時，便產生了500ms的定時啦，然后，你自己根據你的設計，需要讓單片機做什么就自己寫些什么（比如讓某個io口取反）
//3、計數達到10次后，不要忘了初始化計數。
//最后給點建議：1、要讓定時器計數50ms，只能在定時器的工作方式1下進行；
//2、定時器初值： TH0 = 0x3C; TL0 = 0x0B0;（我使用的是定時器0）
//定時1ms,0xfc18 == 64536
//=========================================================
/************1s 定時器+中斷控制led翻轉 ***********/
#include<STC15W.h>
//#include "reg51.h"
//#include "reg52.h"
//#ifndef __STC15F2K60S2_H_
//#define __STC15F2K60S2_H_
#include <intrins.h>
typedef unsigned int u16;
typedef unsigned char u8;
#define uchar unsigned char
#define uint unsigned int
sbit led = P3^0;
sbit led2 = P3^3;
void timer_init()
{
//設置定時器的初始計數值
//計算方法
//假設定時器為1ms，一個機器周期為 1/單片機的晶振頻率即: 1/12M = 1us
//而1個機器周期 = 12個時鐘周期所以: n x 機器周期 = 1ms ===> n x 1us = 1ms
//所以n = 1000，也就是經過1000個機器周期，定時器要溢出(從0開始計數)
//所以定時器的初始值為65535 - 1000 + 1 = 64536 ===> 0xFC18，拆分成TH0 = 0xFC; TL0 = 0x18;
TMOD |= 0x01; //TMOD |= 0x01;等價于TMOD = TMOD | 0x01; // 將TMOD的最低位置1，
//也即表示將定時/計數器的其工作方式調整為方式1（16位定時器/計數器）。
//0x00方式0 13位計數器
//0x01方式1 16位計數器
//0x10方式2 自動重裝8位計數器
//0x11方式3 T0分為2個8位獨立計數器，T1為無中斷重裝8位計數器
// &&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&&
//程序運行中TMOD |=0x01不會改變其它位的狀態，
//TMOD =0x01會改變其它位的狀態。
//比如，原先TMOD = 0x10（二進制數00010000的第4位置1）,
//程序運行中為了讓TMOD的最低位也置1，但又不改變第4位的狀態，
//那么，使用TMOD |=0x01，這樣TMOD 變成 0x11，
//即保留了第4位的狀態，如果使用TMOD =0x01第4位的狀態就被覆蓋了。
TH0 = (65536-1843)/256; //12M晶振1ms這樣TH0 = 0xFC; TL0 = 0x18; 11.0592M晶振1ms這樣TH0 = (65536-1843)/256;
TL0 = (65536-1843)%256; //12M晶振1ms這樣TH0 = 0xFC; TL0 = 0x18; 11.0592M晶振1ms這樣(TL0 =65536-1843)%256;
ET0 = 1; //T0中斷
TR0 = 1;//啟動T0定時器
EA = 1; //總中斷開關
}
void timer2_init()
{
TMOD |= 0x01; //TMOD |= 0x01;等價于TMOD = TMOD | 0x01; // 將TMOD的最低位置1，
AUXR |= 0x04; //定時器時鐘1T模式
T2L = 0xF5; //設置定時初值
T2H = 0xFF; //設置定時初值
IE2 |= 0x04; //開定時器2中斷
AUXR |= 0x10; //定時器2開始計時
EA = 1; //總中斷開
}
void main(){
timer_init();
timer2_init();
while(1);
}
void trigger_timer0() interrupt 1 //定時器中斷0;
{
static u16 i = 0;
TH0 = (65536-1843)/256;
TL0 = (65536-1843)%256;
i++;//計數
if( i == 500 ) //這里1000ms=1秒
{
i = 0;//計數清零
led = ~led;//時間到 LED翻轉，形成閃爍
}
}
void trigger_timer2() interrupt 12 //定時器中斷2;
{
static u16 v = 0;
T2L = 0xF5; //設置定時初值
T2H = 0xFF; //設置定時初值
v++;//計數
if( v == 500 ) //這里1000ms=1秒
{
led2 = ~led2;//時間到 LED翻轉，形成閃爍
}
}

復制代碼

ID:475031 · 發表于 2020-2-27 20:10

STC15W204S兩個定時器測試
忘記上傳完整代碼了，這傳上

STC15W204S兩個定時器測試.rar (34.72 KB, 下載次數: 148)

ID:475031 · 發表于 2020-2-27 20:20

ID:535242 · 發表于 2020-2-27 21:19

過來支持一下

ID:693716 · 發表于 2020-2-27 21:43

我的簡介相同，這個小芯片確實不錯，而且除了IO資源少了點外，運行速度比89C51快的多，如果擴展IO,可用74HC595

ID:87000 · 發表于 2020-2-27 22:18

性價比不如STM32F0系列

ID:72649 · 發表于 2021-10-7 08:06

能不能做個能調用任意參數的延時程序?

ID:255559 · 發表于 2021-12-2 09:45

好帖子，講的非常細，支持一下

ID:983947 · 發表于 2021-12-3 13:14

這種小芯片的實用價值很高，很多地方都可以用得上，成本也低！

ID:63317 · 發表于 2022-7-13 05:49

講的非常細，支持一下

ID:496636 · 發表于 2022-7-13 19:02

hj08102 發表于 2020-2-27 21:43
我的簡介相同，這個小芯片確實不錯，而且除了IO資源少了點外，運行速度比89C51快的多，如果擴展IO,可用74HC ...

74HC595這個移位寄存器如果只是用在顯示上，是可以用的，如果用在開關量輸出上，安全性要求高，就不能用，如果數據傳輸過程過程中出點差錯，就會導致輸出錯誤，而數據傳輸沒有較驗，就是大的弱點。如輸出驅動閥門的開關，如果某個閥門開錯了，那是要發生生產事故的。

ID:1051955 · 發表于 2022-11-14 18:45

說的很祥細，好理解，受教了

ID:97678 · 發表于 2022-11-15 09:17

可以寫一個ADC采集程序嗎？

ID:919912 · 發表于 2022-11-25 13:55

鬼推磨發表于 2020-2-27 20:10
STC15W204S兩個定時器測試
忘記上傳完整代碼了，這傳上

非常棒

ID:632514 · 發表于 2022-11-25 23:16

鬼推磨發表于 2020-2-27 20:10
STC15W204S兩個定時器測試
忘記上傳完整代碼了，這傳上

樓主你這代碼用keil編譯不通過報錯怎么回事？

ID:1087674 · 發表于 2023-7-7 23:02

請問樓主，我要是延時350毫秒，怎么寫呢？這個單時鐘的不懂

ID:272119 · 發表于 2023-7-8 08:54

好久沒有用STC 做案子了,最近和之后一段時間我做小案子基本會用CH32V003,這貨價格低的離譜但I(xiàn)O和性能都很不錯.

ID:1053359 · 發表于 2023-7-10 10:38

支持你，，，單片機開發有你更精彩

ID:1087927 · 發表于 2023-7-10 11:00

qq603599910 發表于 2023-7-8 08:54
好久沒有用STC 做案子了,最近和之后一段時間我做小案子基本會用CH32V003,這貨價格低的離譜但I(xiàn)O和性能都很不 ...

X寶搜下，果然。
你引起我好奇心了。搞幾片玩下。

ID:464755 · 發表于 2023-7-10 18:34

qq603599910 發表于 2023-7-8 08:54
好久沒有用STC 做案子了,最近和之后一段時間我做小案子基本會用CH32V003,這貨價格低的離譜但I(xiàn)O和性能都很不 ...

開發環境不錯，比KEIL強多了，就是要裝晶振，也不方便，我還是喜歡內置的，測試最好是DIP的，我現在用8G1K08比較多，DIP8 DIP16的都有，裝個插座，好焊好換。

ID:712097 · 發表于 2023-8-5 11:41

jovew 發表于 2022-11-15 09:17
可以寫一個ADC采集程序嗎？

這款芯片不支持ADC，型號后帶A的才支持ADC，例如STC8G1K08A

ID:910171 · 發表于 2025-1-31 19:10

你這個定時器初值設置好像有點問題吧？恰巧我也在看STC15W204S單片機的資料，因為我打算用它diy一個電路。
STC15W204S是個1T的單片機，使用內部高精度RC時鐘，時鐘頻率在5M到35M之間可選擇，選擇的方法是在燒錄的時候在STC-ISP燒錄軟件里面選擇。
并且， STC15W204S的系統時鐘跟主時鐘的關系，要用特殊功能寄存器CLK_DIV進行設定，默認情況下，它是一個1T的單片機，就是一個機器周期就等于一個時鐘周期。你那個寄存器的算法，硬套12T單片機的算法，恐怕沒法實現正確的定時。

ID:255559 · 發表于 2025-5-1 23:24

謝謝分享，剛好有這個芯片，用這個實物測試了，定時器0可以正常，定時器2好像不運行。
