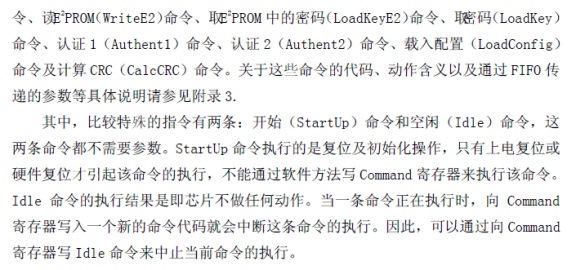

RC522射頻卡寄存器命令操作 學習筆記

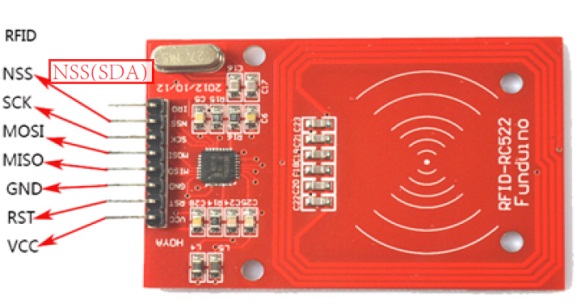

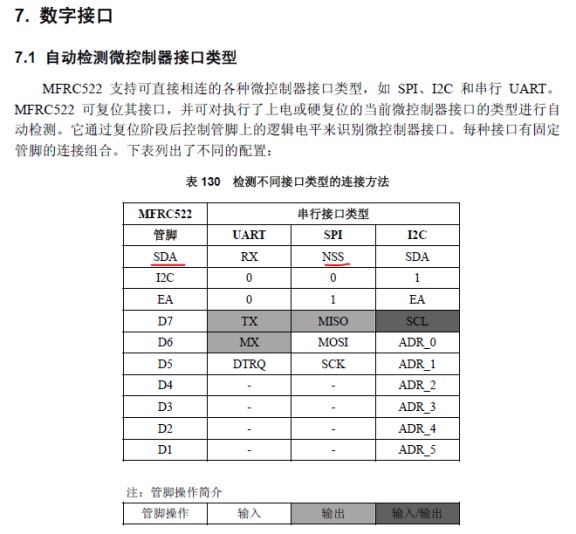

SPI接口是以主從方式工作的,這種模式通常有一個主器件和一個或多個從器件,其接口包括以下四種信號：

（1）MOSI – 主器件數據輸出,從器件數據輸入
（2）MISO – 主器件數據輸入,從器件數據輸出
（3）SCLK – 時鐘信號,由主器件產生
（4）/SS  – 從器件使能信號,由主器件控制

在點對點的通信中,SPI接口不需要進行尋址操作,且為全雙工通信,顯得簡單高效。

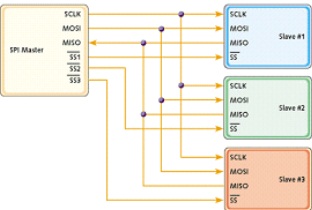

      在多個從器件的系統中,每個從器件需要獨立的使能信號,硬件上比I2C系統要稍微復雜一些。

PCD:閱讀器；

PICC:近耦合IC卡；

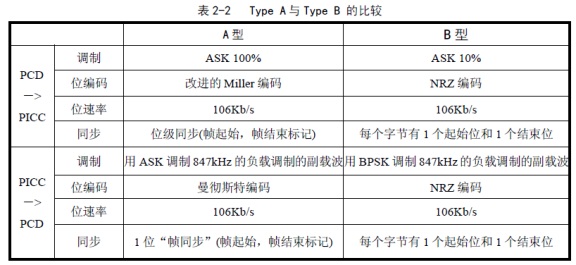

1、A 型卡在閱讀器向卡傳送信號時，是通過13.56MHz 的射頻載波傳送信號，采用改進的

Miller編碼方式，通過100%ASK傳送；當卡向閱讀器傳送信號時，使用振幅鍵控（ASK）

調制847kHz 的副載波傳送，編碼采用曼徹斯特編碼；

2、在卡向閱讀器傳送信號時，是通過對NRZ 編碼的數據流的847kHz 副載波

采用相位鍵控調制（BPSK）；

Mifare 1卡的特性：

Philips 是世界上最早研制RFID 卡的公司，其Mifare 技術已經被制定為IS0／

IEC14443 TYPE A國際標準。

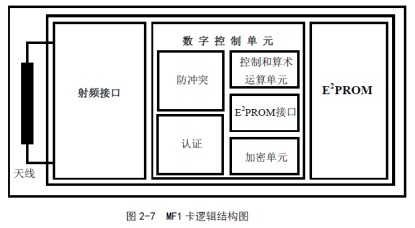

Mifare 1卡片除了微型芯片IC 及一個高效率天線外，無任何其它元件。而產生電能，通�？蛇_2V 以上；標準操作距離高達10cm，卡與讀寫器之間的通信速率高達106Kbit/s。

2.3.3存儲器組織結構

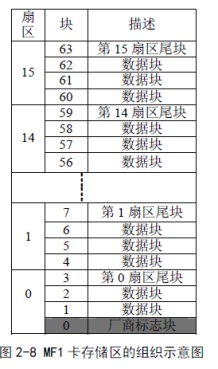

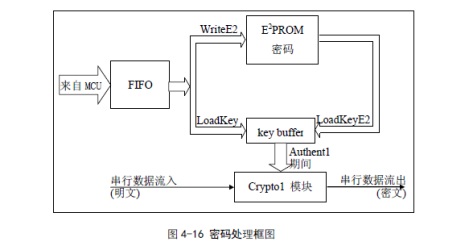

Mifare 1卡片的存儲容量為1K，采用E2PROM作為存儲介質。整個結構劃分為16 個扇區，編為扇區0～15。每個扇區有4 個塊（Block）,分別為塊0,塊1,塊2 和塊3。每個塊有16個字節。一個扇區共有 16 Byte X 4 =64 Byte。如圖2-8所示。每個扇區的塊3（即第四塊）也稱作尾塊，包含了該扇區的密碼A(6個字節)、存取控制(4 個字節)、密碼B(6個字節)。其余三個塊是一般的數據塊。扇區0的塊0是特殊的塊，包含了廠商代碼信息，在生產卡片時寫入，不可改寫。其中：第0～4 個字節為卡片的序列號，第5 個字節為序列號的校驗碼；第6 個字節為卡片的容量“SIZE”字節；第7，8個字節為卡片的類型號字節，即Tagtype字節；
