單片機模擬I2C總線通信Proteus仿真源程序

[復制鏈接]
ID:702788 發表于 2020-3-6 14:45 | 顯示全部樓層 |閱讀模式
書上關于89c52連接24C02，利用I2C總線通信實現秒表斷電或復位后從新開機仍能將上次數據讀取出來繼續計時，書上關于I2C總線通信部分的代碼用proteus模擬無法成功，我從網上找到的一個I2C_51.C和.H文件進行了改寫，實現了Proteus模擬。

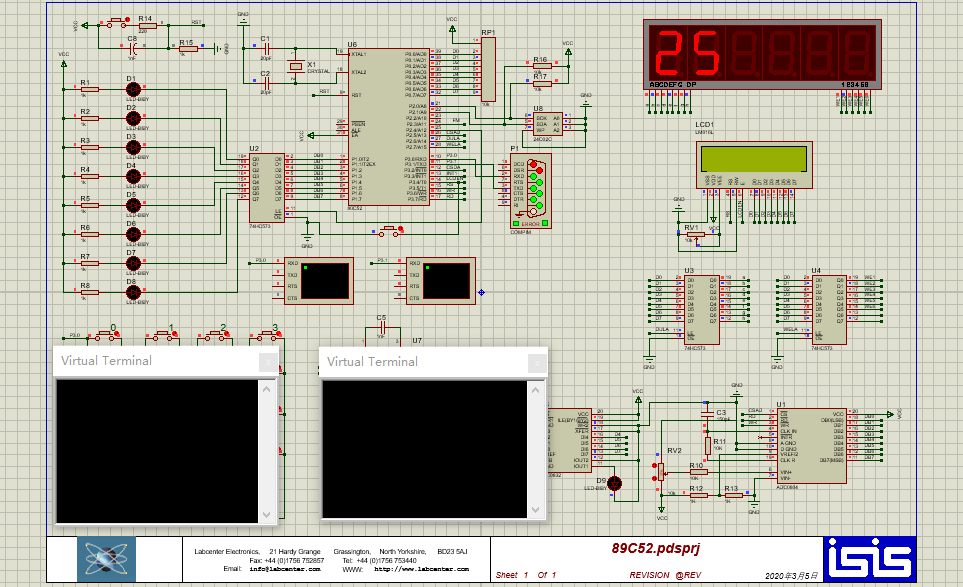

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. /*************************************
  2.     單片機模擬I2C總線C語言代碼
  3. *************************************/
  4. //#include<string.h>
  5. #include<reg52.h>
  6. #include "I2C_51.h"


  9. /********** Function Definition 函數定義 ***************/
  10. void delay(uint t) /*延時函數*/
  11. {
  12.         while(t!=0)
  13.         t--;
  14. }

  16. /*初始化I2C總線*****************************************/
  17. void i2c_init()
  18. {
  19.         scl=1;
  20.         delay(DELAY_TIME);
  21.         sda=1;
  22.         delay(DELAY_TIME);
  23. }

  25. /*啟動I2C總線的函數，當scl為高電平時使sda產生一個負跳變*/
  26. void i2c_start()
  27. {
  28.         sda=1;
  29.         scl=1;
  30.         delay(DELAY_TIME);
  31.         sda=0;
  32.         delay(DELAY_TIME);
  33.         scl=0;
  34.         delay(DELAY_TIME);
  35. }

  37. /*終止I2C總線，當scl為高電平時使sda產生一個正跳變******/
  38. void i2c_stop()
  39. {
  40.         scl=0;
  41.         sda=0;
  42.         scl=1;
  43.         delay(DELAY_TIME);
  44.         sda=1;
  45.         delay(DELAY_TIME);
  46.         scl=0;
  47.         delay(DELAY_TIME);
  48. }

  50. /*發送0，在scl為高電平時使sda信號為低*****************/
  51. void send_0() /* SEND ACK */
  52. {
  53.         sda=0;
  54.         scl=1;
  55.         delay(DELAY_TIME);
  56.         scl=0;
  57.         delay(DELAY_TIME);
  58. }

  60. /*發送1，在scl為高電平時使sda信號為高****************/
  61. void send_1()
  62. {
  63.         sda=1;
  64.         scl=1;
  65.         delay(DELAY_TIME);
  66.         scl=0;
  67.         delay(DELAY_TIME);
  68. }

  70. /*發送完一個字節后檢驗設備的應答信號****************/
  71. bit check_acknowledge()
  72. {
  73.         sda=1;
  74.         scl=1;
  75.         delay(DELAY_TIME/2);
  76.         F0=sda;
  77.         delay(DELAY_TIME/2);
  78.         scl=0;
  79.         delay(DELAY_TIME);
  80.         if(F0==1)
  81.         return FALSE;
  82.         return TRUE;
  83. }

  85. /*向I2C總線寫一個字節*******************************/
  86. void write_i2c_byte(char b)
  87. {
  88.         char i;
  89.         for(i=8;i!=0;i--){   //for(i=0;i<8;i++)
  90.                 if(b&0x80)
  91.                         send_1();
  92.                 else
  93.                         send_0();
  94.                 b<<=1;
  95.                 /*if((b<<i)&0x80)  //原來寫法
  96.                         SEND_1();
  97.                 else
  98.                         SEND_0();*/
  99.         }
  100. }

  102. /*從I2C總線讀一個字節******************************/
  103. char read_i2c_byte()
  104. {
  105.         char b=0,i;
  106.         for(i=0;i<8;i++)
  107.         {
  108.                 sda=1;     /*釋放總線*/
  109.                 scl=1;     /*接受數據*/
  110.                 delay(10);
  111.                 F0=sda;
  112.                 delay(10);
  113.                 scl=0;
  114.                 if(F0==1)
  115.                 {
  116.                         b=b<<1;
  117.                         b=b|0x01;
  118.                 }
  119.                 else
  120.                    b=b<<1;
  121.         }
  122.         return b;
  123. }

  125. /***************write one byte***********************************************************
  126. 功能：將ch寫到地址add處                                                                                                                                        *
  127. 輸入：地址add,待寫字節數據ch                                                                                                                        *
  128. 輸出：無                                                                                                                                                                *
  129. ****************************************************************************************/
  130. void write_byte(uchar add, uchar ch)
  131. {
  132.         i2c_start();                                                                        //start
  133.         write_i2c_byte(0xa0);                           //control byte:1010+A2+A1+A0+1(write)/0(read)
  134.         while(!check_acknowledge());
  135.         write_i2c_byte(add);                            //address
  136.         while(!check_acknowledge());
  137.         write_i2c_byte(ch);                             //data
  138.         while(!check_acknowledge());
  139.         i2c_stop();                                                                            //stop
  140. }

  142. /***************Read one byte************************************************************
  143. 功能：從地址ch處讀取一字節數據                                                                                                                        *
  144. 輸入：地址add                                                                                                                                                        *
  145. 輸出：從地址add處讀得的一字節數據                                                                                                                *
  146. ****************************************************************************************/
  147. char read_byte(uchar add)
  148. {
  149.         char b;
  150.         i2c_start();                                     //start
  151.         write_i2c_byte(0xa0);                            //control byte
  152.         while(!check_acknowledge());
  153.         write_i2c_byte(add);                             //address
  154.         while(!check_acknowledge());
  155.         i2c_start();                                                                                           //start
  156.         write_i2c_byte(0xa1);                            //data
  157.         while(!check_acknowledge());
  158.         b=read_i2c_byte();                                          //N0 Acknowledge
  159. //        i2c_stop();                                                                                                //stop        有該停止信號proteus要報錯
  160.         return b;
  161. }

  163. /***************write string***************************************************************
  164. 功能：以add為起始地址連續寫入字符串p                                                                                                            *
  165. 輸入：地址，待寫字符串                                                                                                                                          *
  166. 輸出：無                                                                                                                                                                  *
  167. 注意：字符串p的長度不需小于一頁數據（24c02c的一頁為16byte）。                                                          *
  168.       數據字節臨時存儲在片內頁緩沖器中。在主器件發送停止條件之后，這些數據將被寫入存儲器。*
  169.       每接收一個字，內部地址計數器加一。如果在停止條件產生前，主器件有超出一頁的數據要發送，
  170.           地址計數器將會翻轉，先前寫入的數據將被覆蓋。                                                                                  *
  171. ******************************************************************************************/
  172. /*void write_string(uchar add, uchar *p)
  173. {
  174.         /*224C02C(2kbit),strlen(p)should<=16bit*/
  175.         /*uchar i;
  176.         i2c_start();
  177.         write_i2c_byte(0xa0);
  178.         while(!check_acknowledge());
  179.         write_i2c_byte(add);
  180.         while(!check_acknowledge());
  181.         for(i=strlen(p);i!=0;i--)
  182.         {
  183.                 write_i2c_byte(*p);
  184.                 while(!check_acknowledge());
  185.                 p++;
  186.         }
  187.         i2c_stop();
  188. }*/

  190. /***************read string*************************************************************************
  191. 功能：以add為起始地址連續讀len長字節數據，并通過*P返回                                                                                           *
  192. 輸入：地址add，讀取長度len                                                                                                                                                   *
  193. 輸出：字符串*p                                                                                                                                                                           *
  194. 說明：連續讀操作的起動過程和隨機讀操作相同，只是在 24XX發送完第一個數據字節后，主器件發出確認信號，*
  195.         而在隨機讀操作中發送的是停止條件。確認信號指示 24XX 器件發送下一個連續地址的數據字節（圖 8-4）。
  196.         在24器件向主器件發送完最后一個字節后，主器件不會 產生確認信號，而是產生停止條件。                           *
  197. ***************************************************************************************************/
  198. /*void read_string(uchar add, uchar *p, uchar len)
  199. {
  200.         i2c_start();                                         //start
  201.         write_i2c_byte(0xa0);
  202.         while(!check_acknowledge());                                                   //control byte,
  203.         write_i2c_byte(add);
  204.     while(!check_acknowledge());                                                    //address
  205.         i2c_start();                                                                               //start
  206.         write_i2c_byte(0xa1);
  207.         while(!check_acknowledge());                             //data
  208.         while(len--)
  209.         {
  210.                 *p=read_i2c_byte();
  211.                 sda=0;                                           //MCU發確認信號，使器件發送下一個連續地址的數據字節
  212.                 scl=1;
  213.                 delay(DELAY_TIME);
  214.                 scl=0;
  215.                 delay(DELAY_TIME);
  216.                 p++;
  217.         }                                                    //讀完最后一個字節不確認，停止結束
  218.         i2c_stop();                                                                                     //stop
  219. }*/
復制代碼

所有資料51hei提供下載:
新建文件夾.rar (301.46 KB, 下載次數: 48)
