有關線性霍爾元件測量磁場接入adc引腳的問題

ID:657086 · 發表于 2020-3-19 16:41


我想用線性霍爾元件來檢測磁場強度，精度是5mV/GS，用5V電源給霍爾元件供電，霍爾元件的輸出電壓是2.5V+5mV/GS *場強；
請問我能不能直接把霍爾元件的輸出端直接接到stm32f103zet6的adc引腳，stm32是12位ADC，3.3V供電，ADC轉化之后大致是62/mT;
有必要把2.5V用減法器減掉再放大那一部分磁場轉化而來的電壓?jiǎn)�？或者說有其他的好方法嗎？

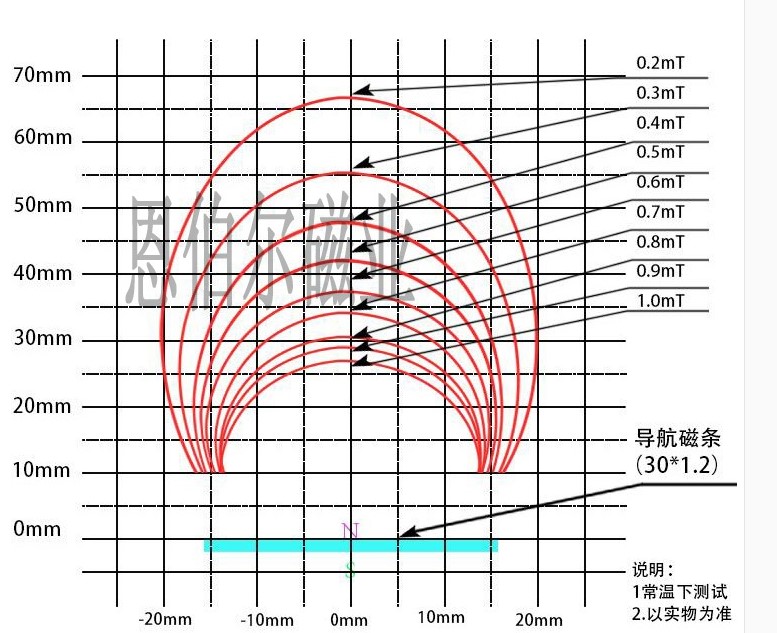

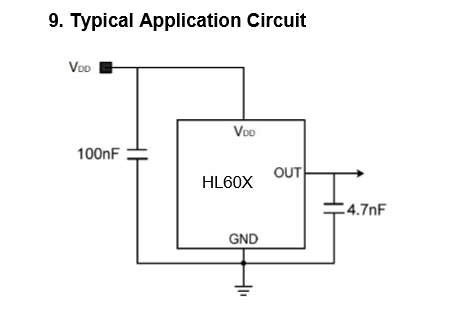

這是霍爾元件的連接圖

（這學期才剛學模電，所以想著直接連會很簡單）

ID:657086 · 發表于 2020-3-19 16:50

如果5mV/GS精度不夠的話，我可以換13mV/GS，大致要用16個霍爾元件

ID:657086 · 發表于 2020-4-1 18:32

濾波電路這些需要加嗎

ID:420836 · 發表于 2020-4-1 21:28

在模數轉換中，如果輸入信號改變極性而且參考電壓為0V時，則輸出信號可能為負。在這種情況下，信號調理電路會將信號移至電源電壓的中間，即2.5V (5V電源電壓)。不需要任何硬件，但是可以使用軟件根據線性模型讀出調制信號。

ID:657086 · 發表于 2020-4-5 21:07

TTQ001 發表于 2020-4-1 21:28
在模數轉換中，如果輸入信號改變極性而且參考電壓為0V時，則輸出信號可能為負。在這種情況下，信號調理電 ...

就是說我可以直接把線性霍爾元件的電壓送給adc嗎
