代碼+心得+問答題+流程圖

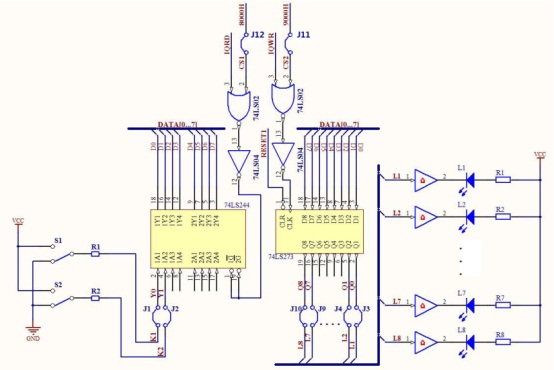

開關狀態顯示 【實驗?zāi)康摹?/font> 熟悉實驗箱和軟件開發平臺的使用。了解基本 I/O 端口的操作方法和技巧，掌握編程和調試基本技能。 【實驗內容】 利用 74LS244 作為輸入口，讀取開關狀態，根據給定表格中開關狀態對應的輸出關系，通過 74LS273 驅動發光二極管顯示出來。 【實驗區域電路連接圖】 參考上圖連線： Y0～Y1 接 K1～K2（對應 J1、J2）；Q0～Q7 接 L1～L8（對應 J3 至 J10）；CS1 接 8000H孔（對應 J12）；CS2 接 9000H 孔（對應 J11）；IOWR→IOWR；IORD→IORD；然后用數據排線連接 JX7→JX17（BUS2）。

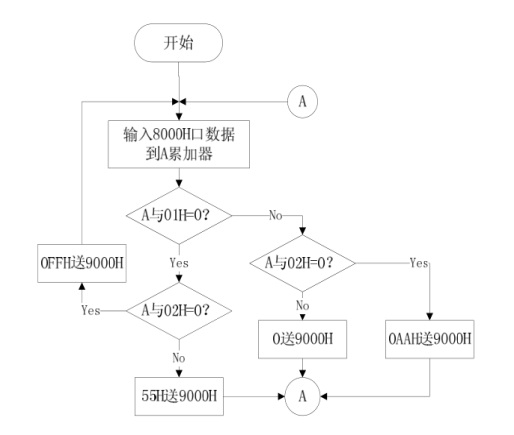

【程序框圖】
【編程】 CODE SEGMENT ASSUME CS:CODE ORG 1200H
START: MOV DX,8000H IN AL,DX TEST AL,01H JNZ Y1 /測試AL是否等于01H，若不等于，則跳入循環Y1/ TEST AL,02H JNZ Y2 /測試AL是否等于02H，若不等于，則跳入循環Y2/ MOV DX,9000H MOV AL,0FFH /點亮所有的燈/ OUT DX,AL JMP START
Y1:TEST AL,02H JNZ Y3 /測試AL是否等于02H，若不等于，則跳入循環Y3/
MOV DX,9000H MOV AL,0AAH /點亮奇數號燈/ OUT DX,AL JMP START
Y2:MOV DX,9000H MOV AL,55H /點亮偶數號燈/ OUT DX,AL JMP START
Y3:MOV DX,9000H MOV AL,00H /所有燈全滅/ OUT DX,AL JMP START CODE ENDS END START
【問答題】 1、I/O 端口的尋址方式有哪 2 種？在 x86 系統中，采用哪一種？ 解：I/O 端口的尋址方式有兩種：一種是I/O地址與存儲器地址統一編址，一種是I/O地址與存儲器地址分別獨立編址。在x86 系統中，采用I/O地址與存儲器地址分別獨立編址。 2、在輸入/輸出電路中，為什么常常要使用鎖存器和緩沖器？ 解：一般來說，I/O設備速度比CPU執行速度慢，故輸入設備的數據線鎖存在端口的鎖存器中，CPU從端口中讀入數據；輸出時CPU將數據“打入”緩沖器后就可以退出，外設從緩沖器取數據。
【心得體會】 第一次的實踐做的是開關狀態顯示，通過本次試驗的操作，我了解了dice8086實驗系統自帶鍵盤、顯示電路和監控管理程序，在無PC機的情況下，同樣可以脫機通過單步、斷點、全速等方法調試實驗程序。熟悉了實驗箱和軟件開發平臺的使用。了解基本 I/O 端口的操作方法和技巧，掌握編程和調試基本技能。掌握了編程和調試基本技能，加深了對課堂上理論知識的學習，將理論與實踐動手相結合，更好的掌握了知識，熟練了實驗箱和軟件結合使用的方法。
