如何用Altium Designer實現原理圖到PCB板的轉換?

[復制鏈接]
跳轉到指定樓層
樓主

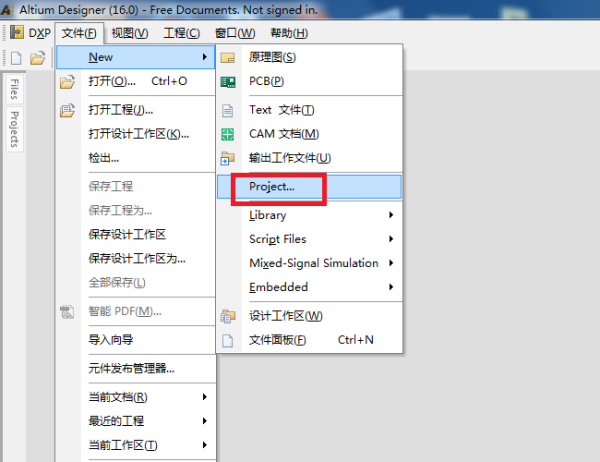

1、首先在電腦上打開Altium Designer軟件,首先新建一個project(工程)。

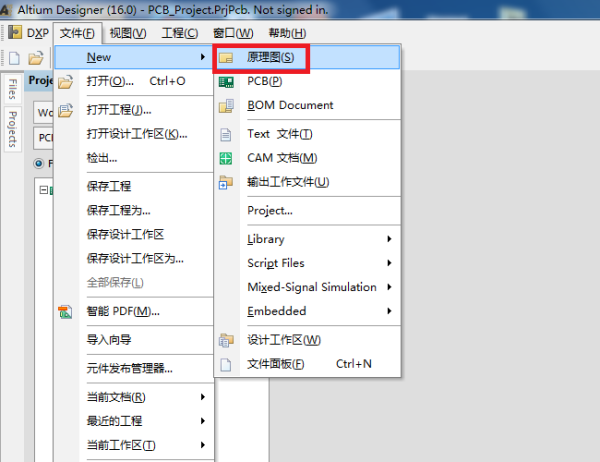

2、然后再在軟件中,新建一個原理圖文件。

3、接著再在軟件中,新建一個PCB文件。

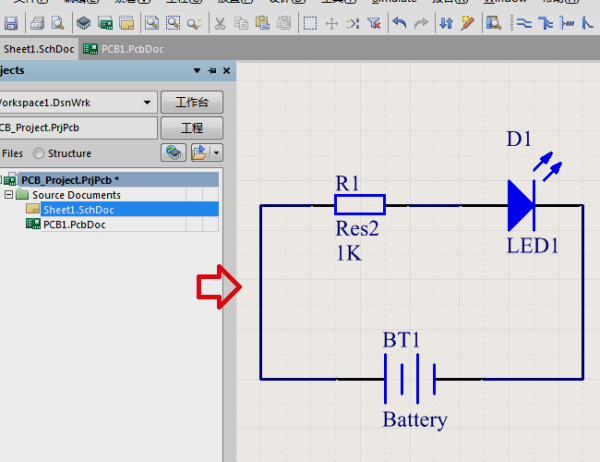

4、然后讓原理圖和PCB都在剛剛建立的工程下,進行保存。在原理圖界面繪制好電路圖。

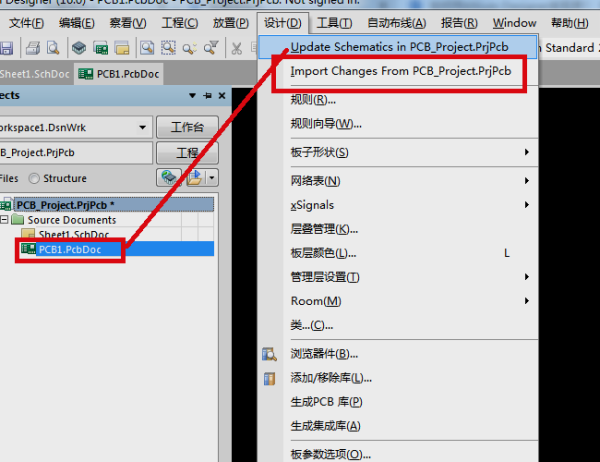

5、然后切換到PCB編輯窗口,點擊菜單選項“設計”下的“Import Change From xxxx.PrjPcb”選項。如果是之前已經導出過一次,原理圖更新了,那么需要點擊“Update Schematics in xxx .PrjPcb”選項來更新PCB數據。

6、然后在出現的窗口中,點擊“執行更改”。

7、然后再進行布線等操作。完成以上設置后,即可用Altium Designer實現原理圖到PCB板的轉換。
