求一個220V的紅外遙控電路圖（不用繼電器）

ID:424598 · 發表于 2020-3-23 13:31

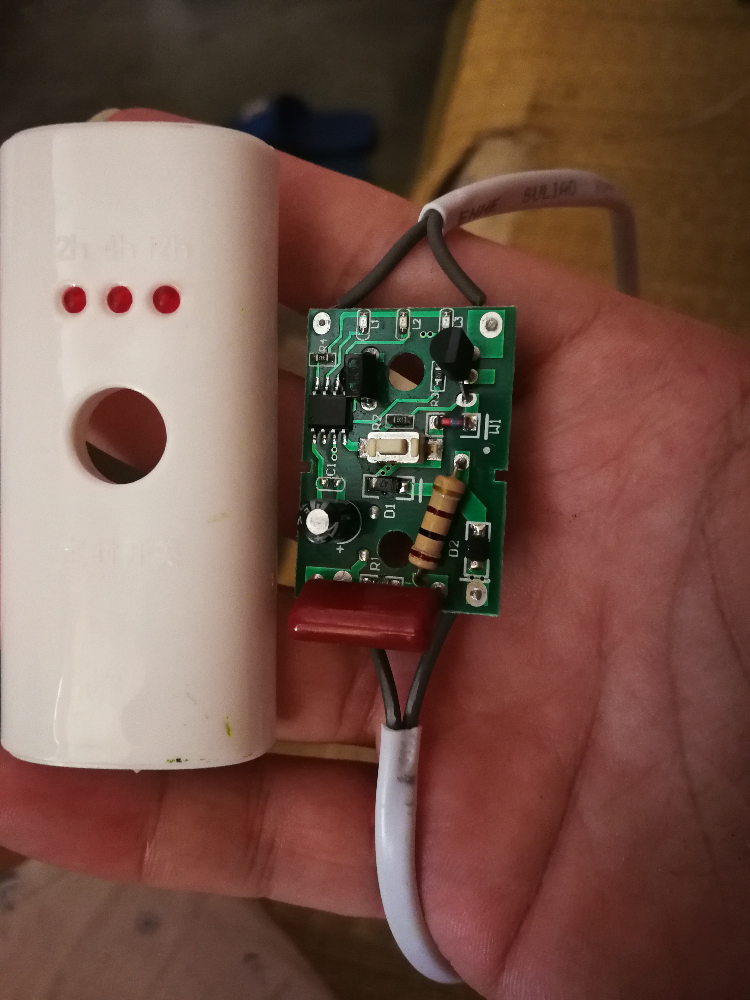

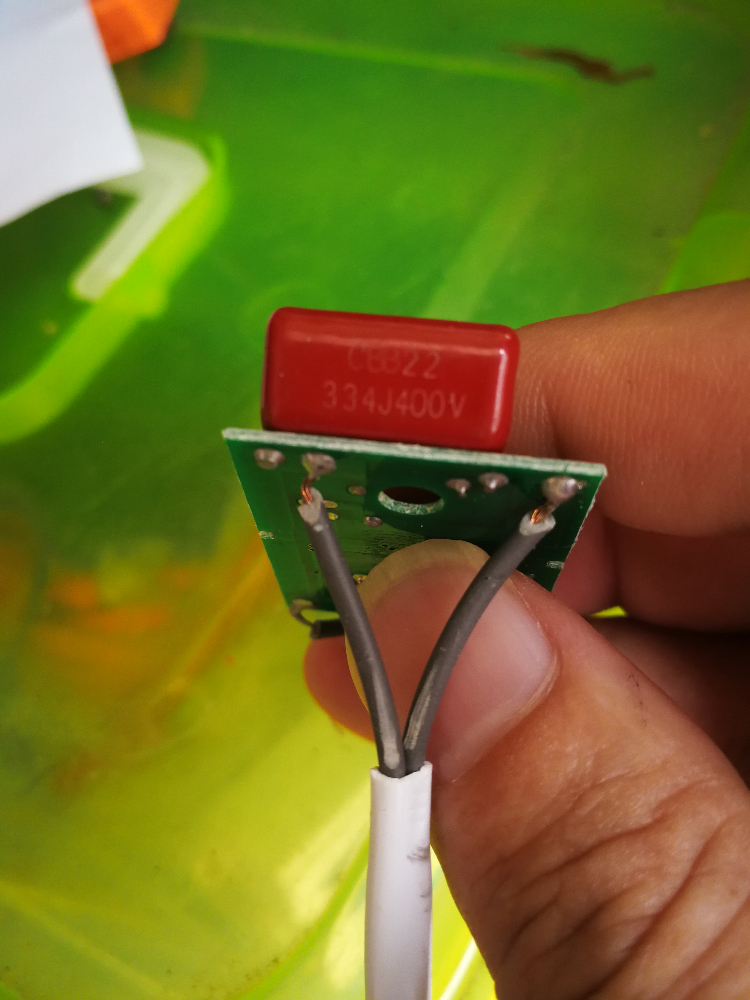

誰有這個遙控的電路圖和元器件嗎？能否分享一下，謝謝!

ID:332444 · 發表于 2020-3-23 13:50

莫要用此類不安全產品,修理也無益,如今開關型5V電源安全性很好,價格也便宜.

ID:648281 · 發表于 2020-3-23 14:39

你好！
問下，你這個輸出是要控制什么？功率多大？

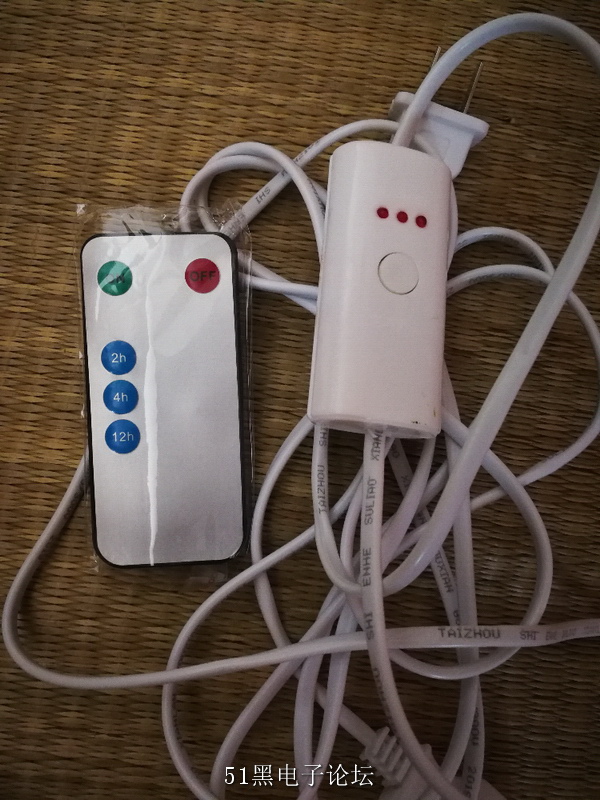

看遙控器上有，2h 等字，是定時開關嗎？

ID:692132 · 發表于 2020-3-23 16:26

這個電路圖很簡單，有實物在，手工畫也就一二十分鐘

ID:695749 · 發表于 2020-3-23 18:30

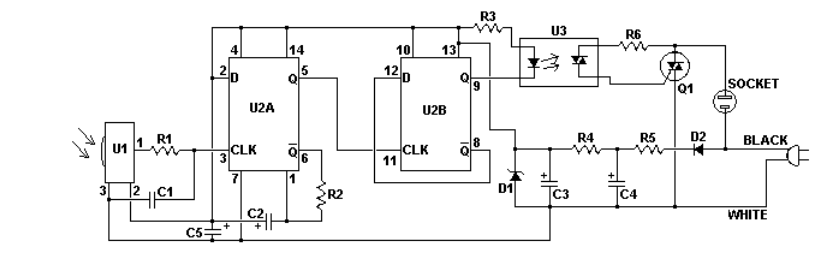

2N6071A雙向晶閘管；U1 GP1U52X紅外模塊；U2 MC74HC74 D U3 MOC3011光電隔離器，僅供參與。謝謝分享！

ID:692132 · 發表于 2020-3-23 19:44

hbcqd 發表于 2020-3-23 18:30
2N6071A雙向晶閘管；U1 GP1U52X紅外模塊；U2 MC74HC74 D U3 MOC3011光電隔離器，僅供參與。謝 ...

樓主的功能比你這個更強，可以定時，電路更簡潔，可能成本也低，那個集成電路看不見字，但可以確定不是你這個電路上用的4013。

ID:424598 · 發表于 2020-3-24 00:08

51hei**1140 發表于 2020-3-23 14:39
你好！
問下，你這個輸出是要控制什么？功率多大？
看遙控器上有，2h 等字，是定時開關嗎？

這個是控制小風扇的，可定時和紅外遙控

ID:424598 · 發表于 2020-3-24 00:10

學習單片機lq 發表于 2020-3-23 16:26
這個電路圖很簡單，有實物在，手工畫也就一二十分鐘

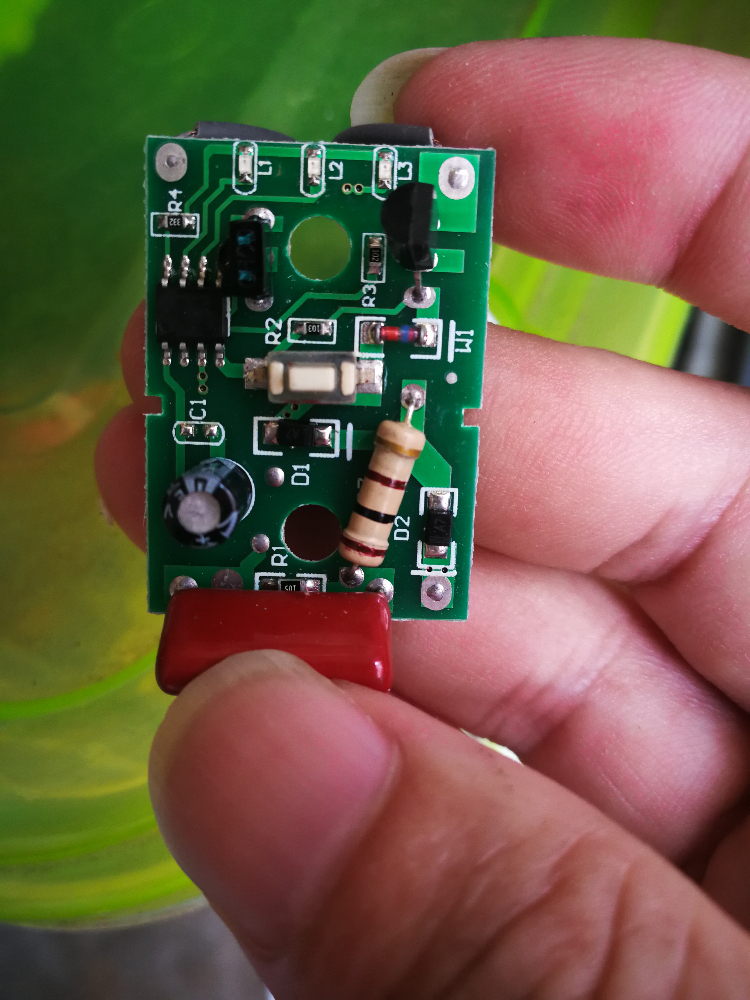

主要是不知道貼片的都是哪些東西。比如多大的電阻

ID:692132 · 發表于 2020-3-25 10:25

ssk7793 發表于 2020-3-24 00:10
主要是不知道貼片的都是哪些東西。比如多大的電阻

要是知道集成電路下面的線路是怎樣走的，幾分鐘就畫好了，再整理一下，手工畫的電路圖十分鐘出爐。貼片電阻好認，比如103是10K電阻，105是1M電阻，那個大的100歐。
