TL431設計的超級電容均衡電路電流太小

[復制鏈接]
ID:608872 發表于 2020-3-27 17:03 | 顯示全部樓層 |閱讀模式

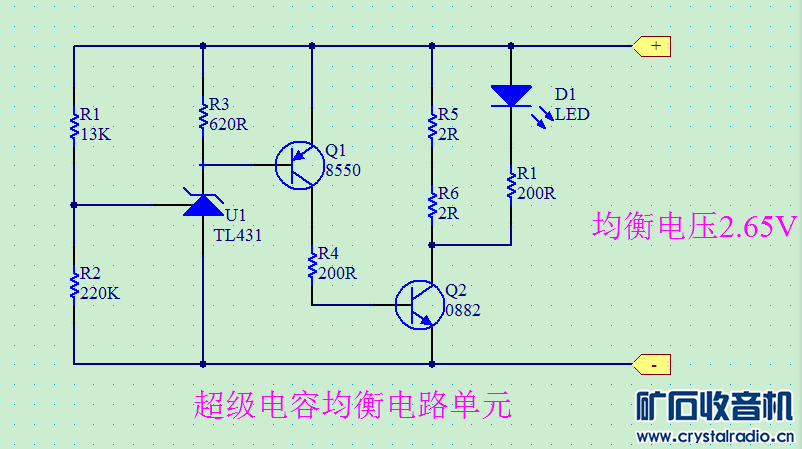

我用面包板按網上這個圖搭的,但測試中發現電壓超過2.65V后均衡電流只有10MA,電壓到3.7v也才330MA電流
并且LED電流到330MA以上才會亮,不能及時提示,是不是這電路圖本身就有問題,還是我自己做的有問題
電壓2.65V的時候,用三級管0822(我用D1804 8A的管子替代)B極直接接地電流能到410毫安,是不是說明TL431沒有讓Q1 8550飽和導通呢?要怎么改呢
210540yjucx2fecwdlwnyw.jpg 115809argy4gu50kymg754.png

回復

使用道具 舉報

ID:687694 發表于 2020-3-27 22:48 | 顯示全部樓層

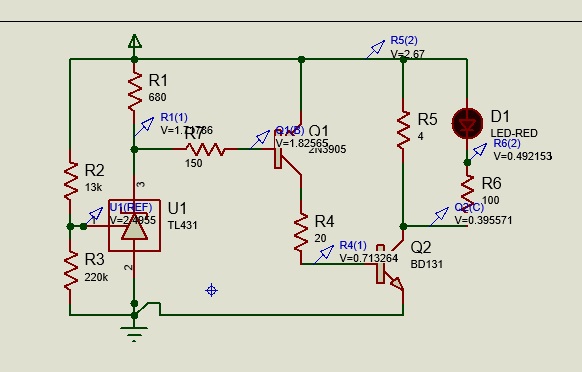

51hei截圖20200327223804.jpg 2.67V時 8550已飽和,測得Q2電流接近600ma,實際基極驅動電流已經達到97ma,看你的功率管放大系數了。

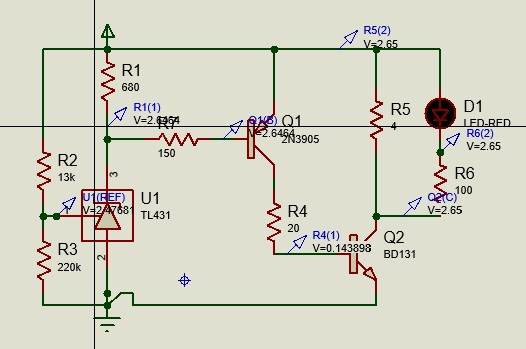

2.65截止。
回復

使用道具 舉報

ID:401564 發表于 2020-3-28 09:06 | 顯示全部樓層
這是一個均衡電路,不是提供大電流用的
實際上就是一個類似于過壓保護的穩壓電路
它的作用就是R5R6通過Q2放電,然后盡量的保持正負兩極的電壓在2.67V左右
你在實際中主在是充電的時候,某個電容先充滿了,它就會通過這個回路慢慢的放電
如果你要放電快,可以把R4改成10歐的,R5和R6改成1歐的
回復

使用道具 舉報

ID:608872 發表于 2020-3-28 20:39 | 顯示全部樓層
Y_G_G 發表于 2020-3-28 09:06
這是一個均衡電路,不是提供大電流用的
實際上就是一個類似于過壓保護的穩壓電路
它的作用就是R5R6通過Q2 ...

    R4,R5,R6去掉不要,三極管0882我用8A的D1804替代。測試8550基極電流4.5uA電流,集電極3mA電流,0882發射極16mA,感覺不正常啊。我感覺只用TL431做均衡不太合適做低電壓大電流,2.65V到電容2.7V耐壓只有0.5的壓差,TL431都不能放大多少電流就超壓了。

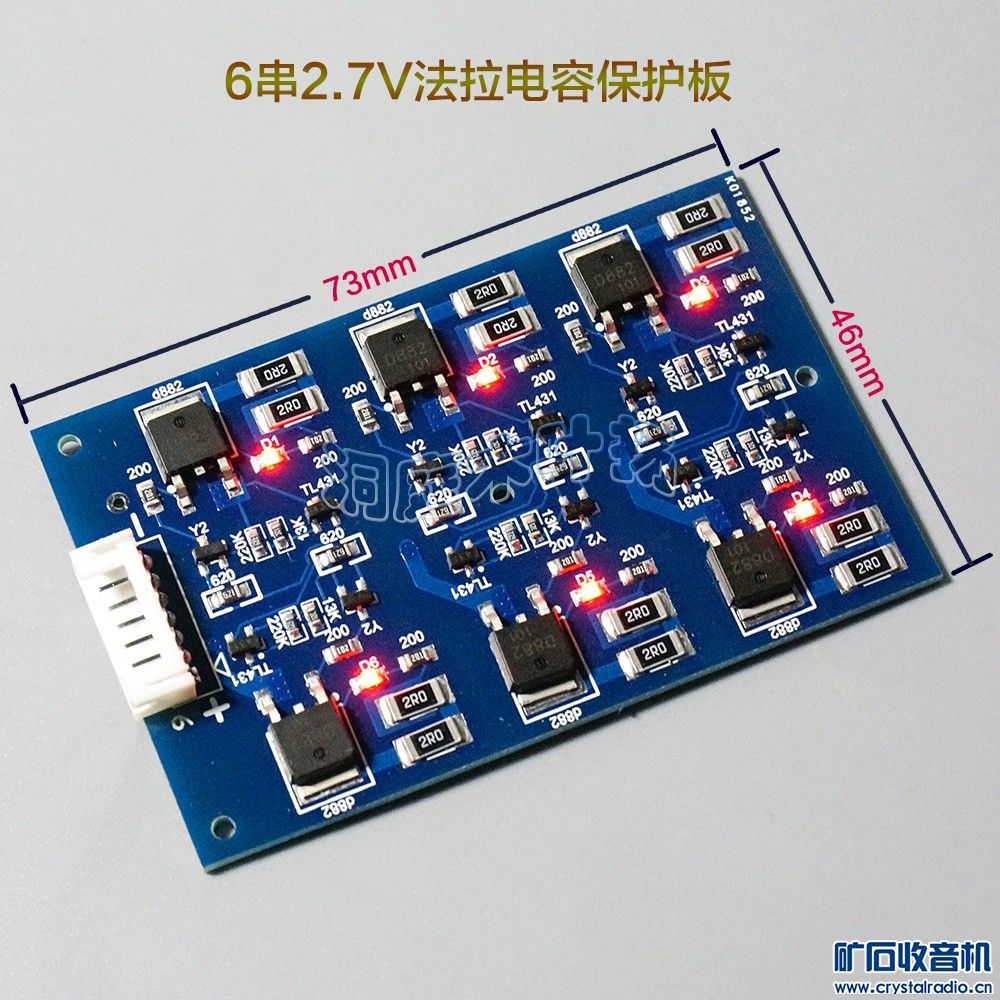

     還有我用2.7V3000F原裝的均衡板量,發現2.75V才啟動均衡保護,到底這個電容耐壓到底是多少呢?網上有人說是2.83V
回復

使用道具 舉報

ID:890598 發表于 2021-3-11 00:16 來自觸屏版 | 顯示全部樓層
電路圖本身設計就有問題。。。∵有人家原裝板采用的均衡是區間均衡,過壓輸出是上限輸出信號完全是3個階段電壓!應用工況不同,均衡要求不同,
回復

使用道具 舉報

ID:890598 發表于 2021-3-11 00:17 來自觸屏版 | 顯示全部樓層
電路圖本身就有問題
回復

使用道具 舉報

ID:94955 發表于 2023-10-18 09:10 | 顯示全部樓層
電路微調,從R4接Q2基極開始,后面的電路去掉。R4的下端直接連到負極,電阻200Ω改為7.5Ω,需要指示燈,將D1和R1串聯后并聯在R4上。Q1不用三極管,用低電壓PMOS。要想電流大,改變Q1和R4參數。
回復

使用道具 舉報

ID:1033105 發表于 2023-11-6 11:29 | 顯示全部樓層
若是將tl431換成參考電壓是1.25V的tl432 ,這樣電路會不會更穩定一點。
