AD金手指按鈕，硅膠按鍵，段碼LCD顯示屏等PCB原理圖封裝

[復制鏈接]
ID:716586 發(fā)表于 2020-3-29 18:59 | 顯示全部樓層 |閱讀模式

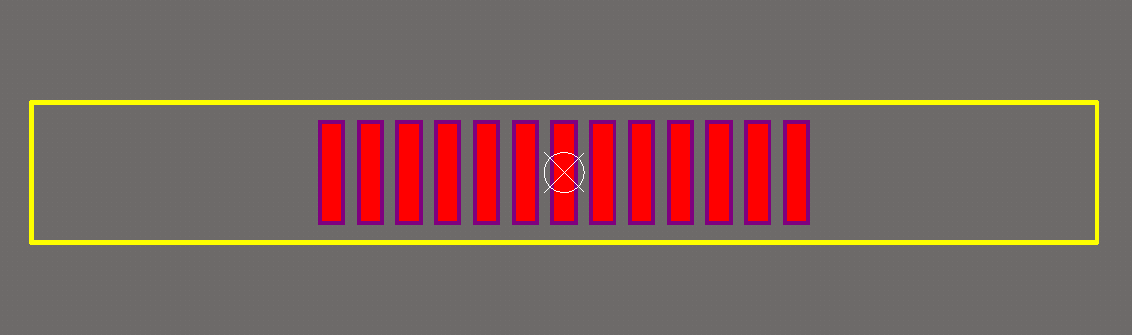

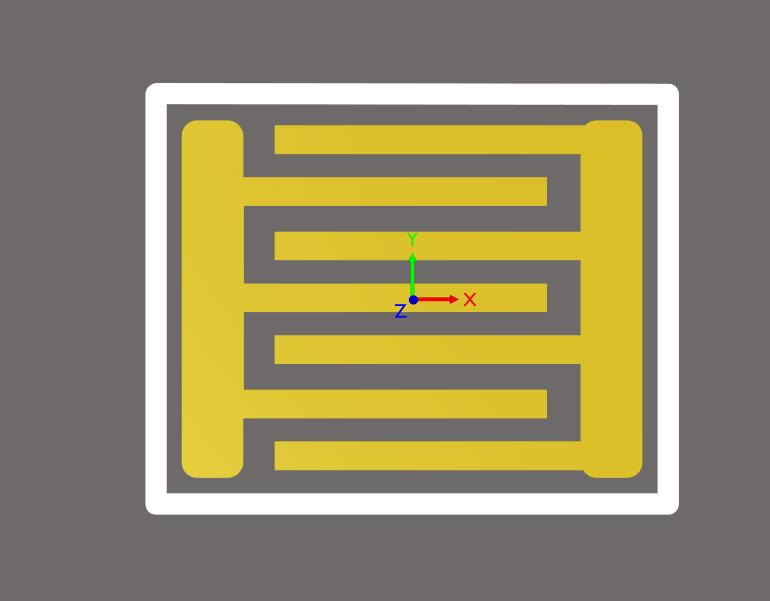

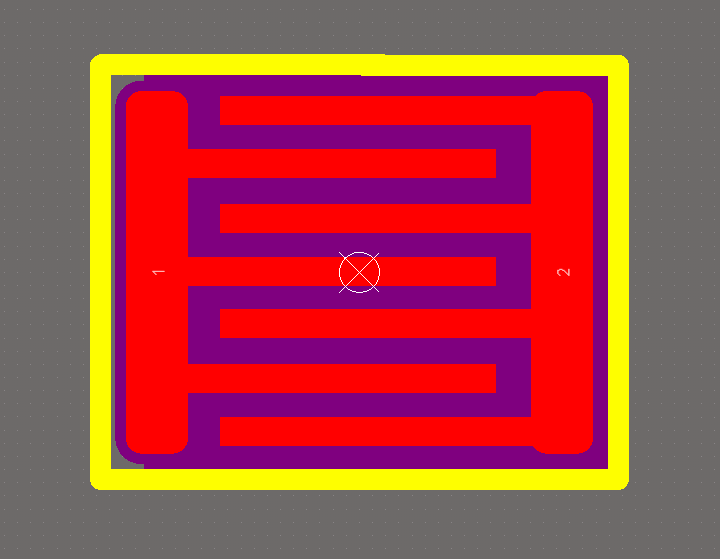

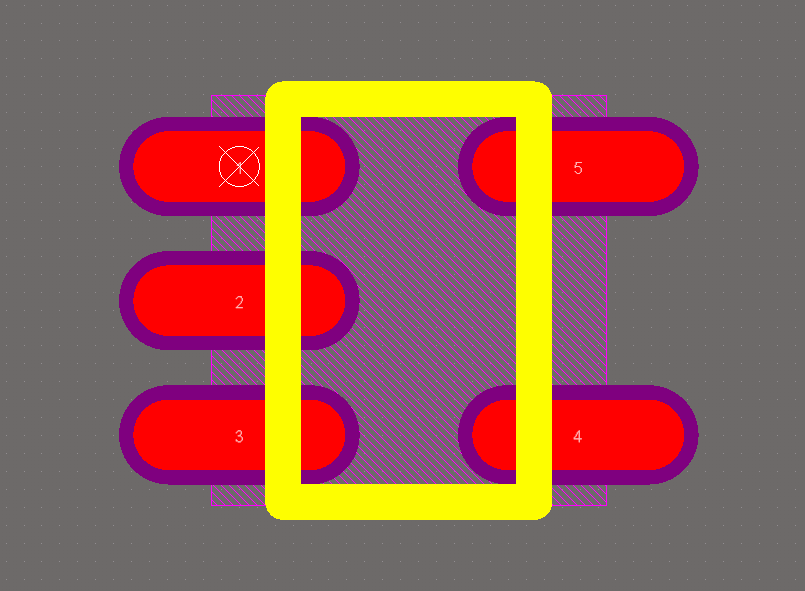

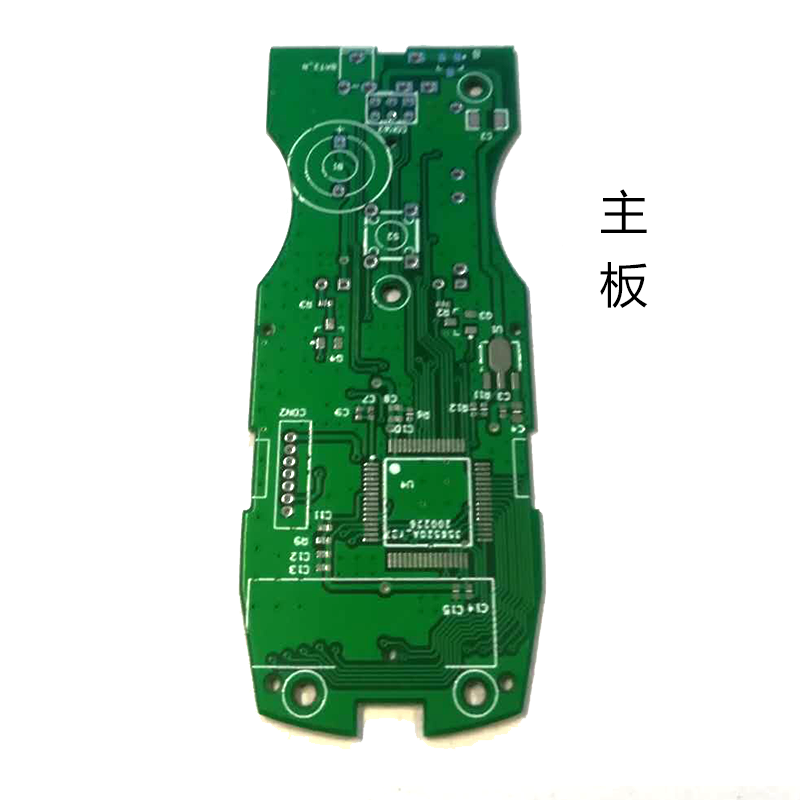

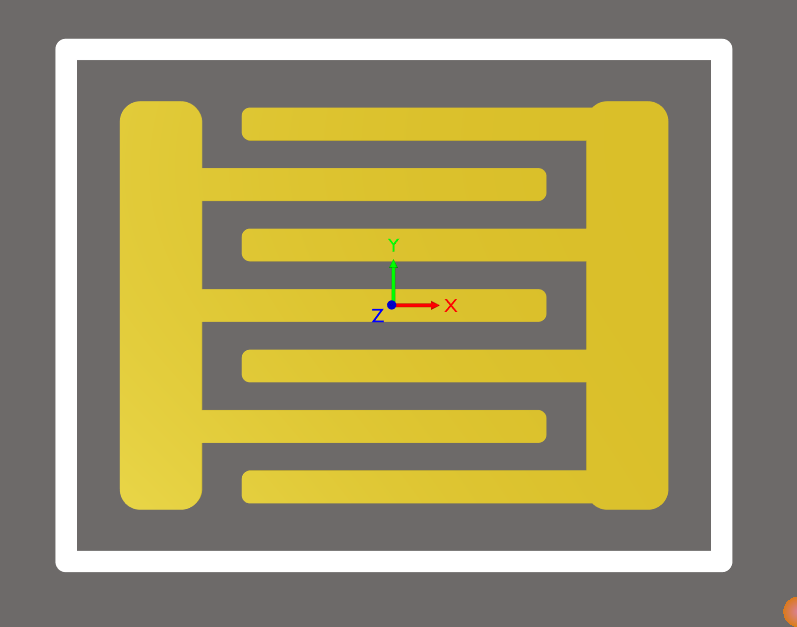

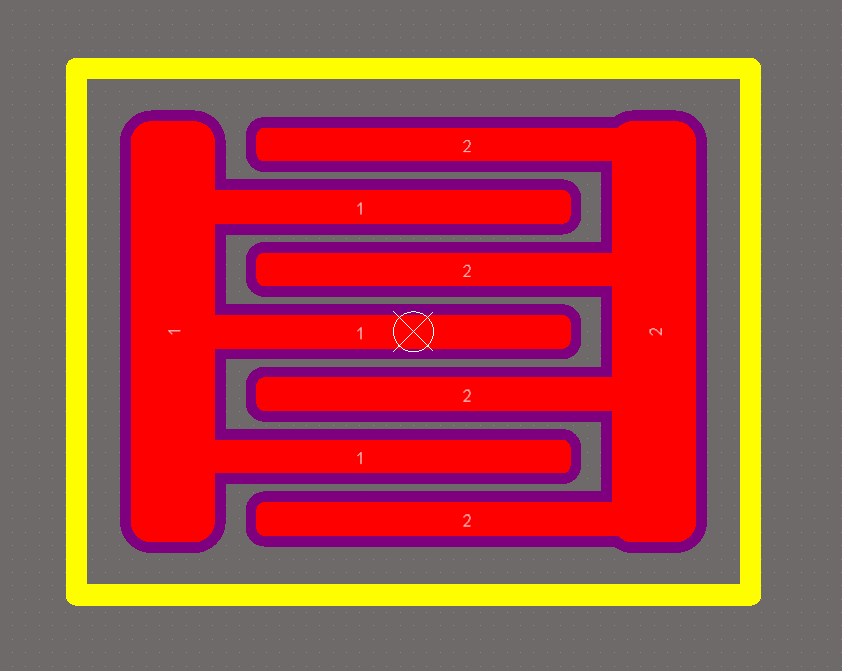

6.4*5MM，5*4MM金手指按鈕，硅膠按鍵，段碼LCD顯示屏等相關額溫槍方案用到的PCB封裝，原理圖封裝。
Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

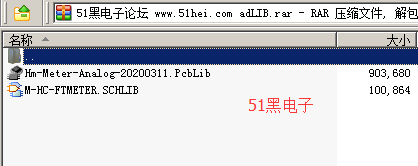

adLIB.rar

656.69 KB, 下載次數(shù): 73, 下載積分: 黑幣 -5
