電機運行中的不規則電流紋波如何整型成方波？

[復制鏈接]
ID:600184 發表于 2020-4-13 11:05 | 顯示全部樓層 |閱讀模式
這是車窗上升行程中的紋波電流波形，采用示波器檢測的。紋波電流幅值800mA，紋波電流頻率602.4Hz，工作電流有效值3.67A。目前是想采用紋波電流方式計算車窗運行位置，希望將以下波形轉換成方波方便后續檢測頻率和脈沖個數，請問大家如何轉換？（單片機型號：pic16f1823）

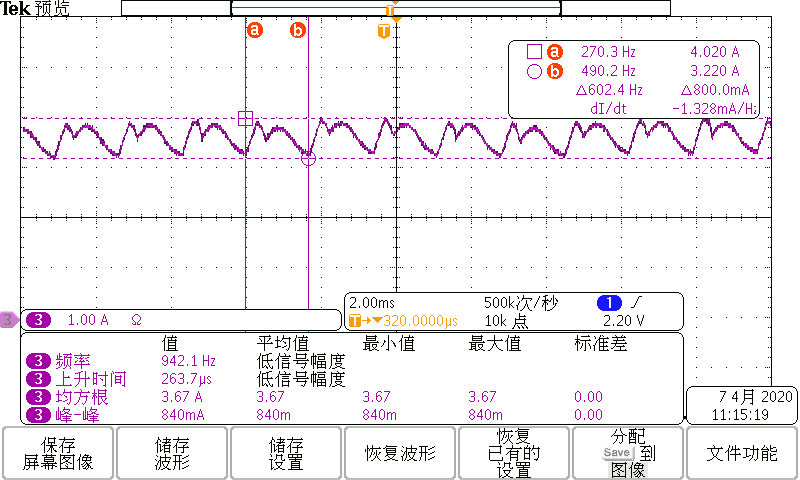

車窗上升行程中的紋波電流波形
Ir：紋波電流幅值800mA
fr：紋波電流頻率602.4Hz
Irsm：工作電流有效值3.67A

車窗上升行程中的紋波電流波形

車窗上升行程中的紋波電流波形
回復

使用道具 舉報

ID:275826 發表于 2020-4-13 16:05 | 顯示全部樓層
小電阻采樣，運算放大器放大進行比較器
回復

使用道具 舉報
