DS18B20的實際應用傳輸距離問題

[復制鏈接]
跳轉到指定樓層
樓主
ID:716745 發表于 2020-4-15 23:01 來自觸屏版 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
工程實際應用中,非簡單的仿真,單個DS18B20的傳輸距離,以及一根總線上多個DS18B20的傳輸距離。如果真是用了用0.5以上的屏蔽雙絞線作為傳輸線,在單片機IO口端接外部上拉電阻的,單總線上連接多個(<=8個傳感器)能滿足50到100米的距離嗎?
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:420836 發表于 2020-4-16 01:31 | 只看該作者
DS18B20電路基于1-wire協議,需要上拉電阻以提高驅動性能。 如果將適當?shù)纳侠娮枧cCat 5e雙絞線一起使用,則傳輸范圍可達200米。 如果你使用有源上拉電路,則范圍可達500米。
回復

使用道具 舉報

板凳
ID:716745 發表于 2020-4-16 07:27 來自觸屏版 | 只看該作者
TTQ001 發表于 2020-4-16 01:31
DS18B20電路基于1-wire協議,需要上拉電阻以提高驅動性能。 如果將適當?shù)纳侠娮枧cCat 5e雙絞線一起使用, ...

老哥,有實例嗎?只要能驗證多個DS18B20單總線傳輸50到100米就行,我也查了,有的說3米還可以,距離遠了就出現傳輸失真。
回復

使用道具 舉報

地板
ID:282850 發表于 2020-4-16 10:33 | 只看該作者
單總線多個DS18估計難到50m,單個的我測試到70多m可以。
搞過2個DS18共用1wire,MCU在2樓中間,一個DS在4樓,一個DS在1樓,怎么調時序都不成功,后來分成各自的IO口線,才可以用。在自己家2、3m網線是成功的。我現在的方法已經對單線多DS放棄了,另外室外的DS進水壞過,考慮更換時要取ID號,要重?zé)绦�,現在3、4個DS都是各用1口線。
再者DQ的上拉電阻!誰用誰知道,反正我不用,用了就錯,反復研究手冊,結果還是不用。
回復

使用道具 舉報

5#
ID:716745 發表于 2020-4-16 12:29 來自觸屏版 | 只看該作者
f556 發表于 2020-4-16 10:33
單總線多個DS18估計難到50m,單個的我測試到70多m可以。
搞過2個DS18共用1wire,MCU在2樓中間,一個DS在4 ...

多謝你的實例,太重要了,感謝!
回復

使用道具 舉報

6#
ID:648281 發表于 2020-4-16 12:34 | 只看該作者
你好!這個實際應用中,做過12左右米三個傳感器
回復

使用道具 舉報

7#
ID:452950 發表于 2020-4-16 14:07 | 只看該作者
距離太遠還是用無線傳輸吧,不過分布的較散可能成本會比較高
回復

使用道具 舉報

8#
ID:282850 發表于 2020-4-16 17:14 | 只看該作者

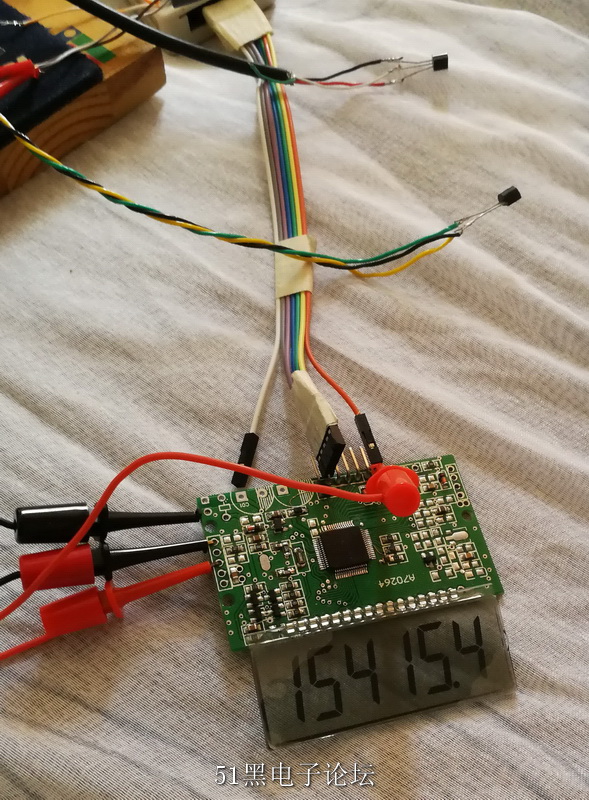

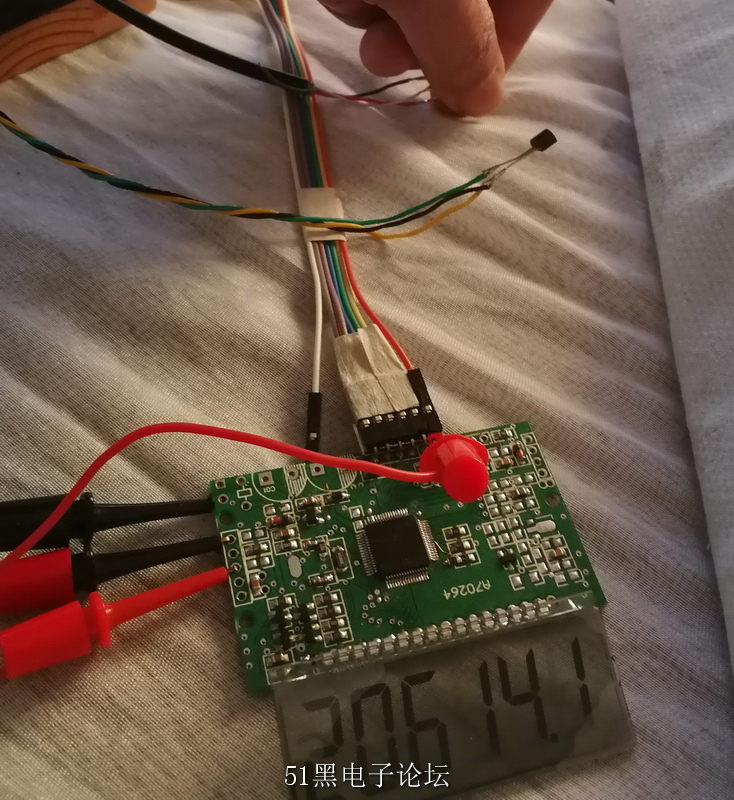

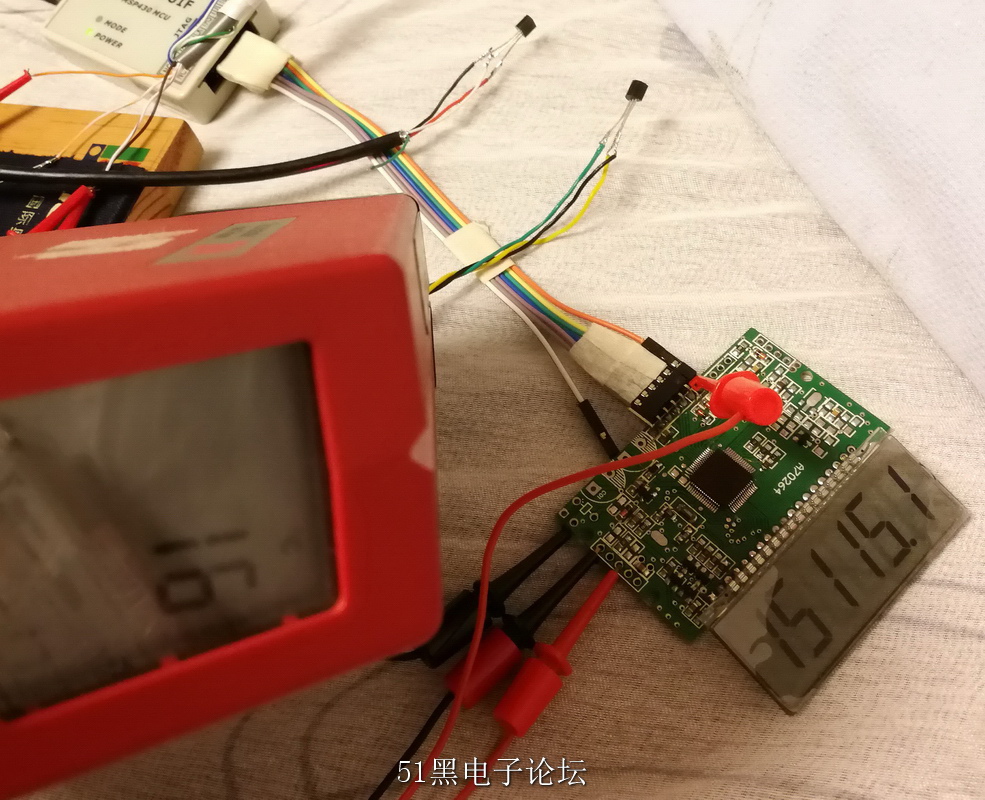

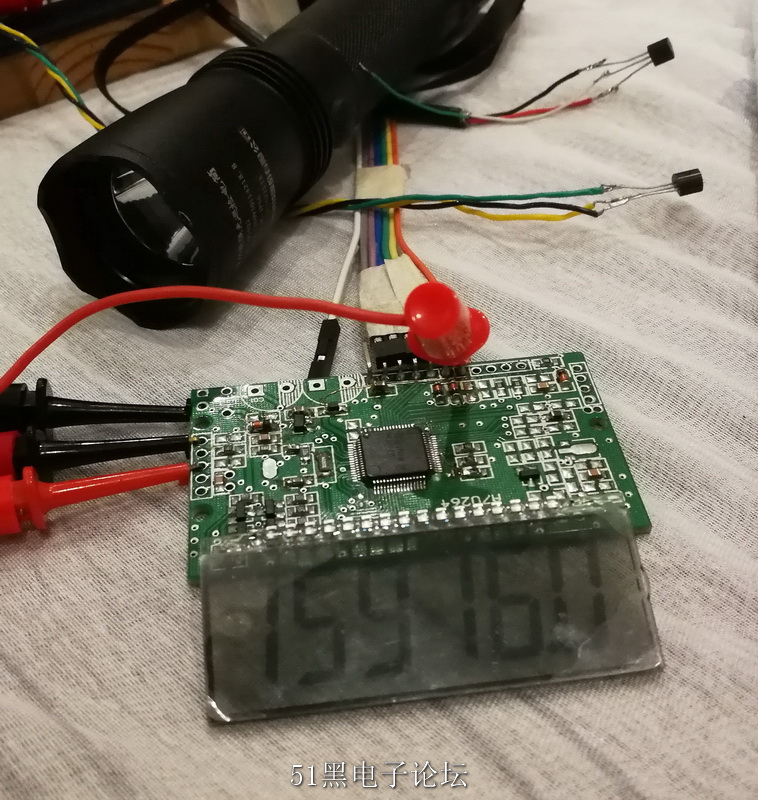

10年前6元1只,現在便宜了,對精度沒話可說,準的無法形容,用圖片說話








回復

使用道具 舉報

9#
ID:716745 發表于 2020-4-21 09:03 來自觸屏版 | 只看該作者
51hei**1140 發表于 2020-4-16 12:34
你好!這個實際應用中,做過12左右米三個傳感器

謝謝你��!
回復

使用道具 舉報

10#
ID:716745 發表于 2020-4-22 21:36 來自觸屏版 | 只看該作者
f556 發表于 2020-4-16 17:14
10年前6元1只,現在便宜了,對精度沒話可說,準的無法形容,用圖片說話

很真實的例子,謝謝你提供的例子!
回復

使用道具 舉報

11#
ID:598451 發表于 2022-12-5 17:17 | 只看該作者
上拉510Ω電阻能夠到200米,實測沒有問題。
