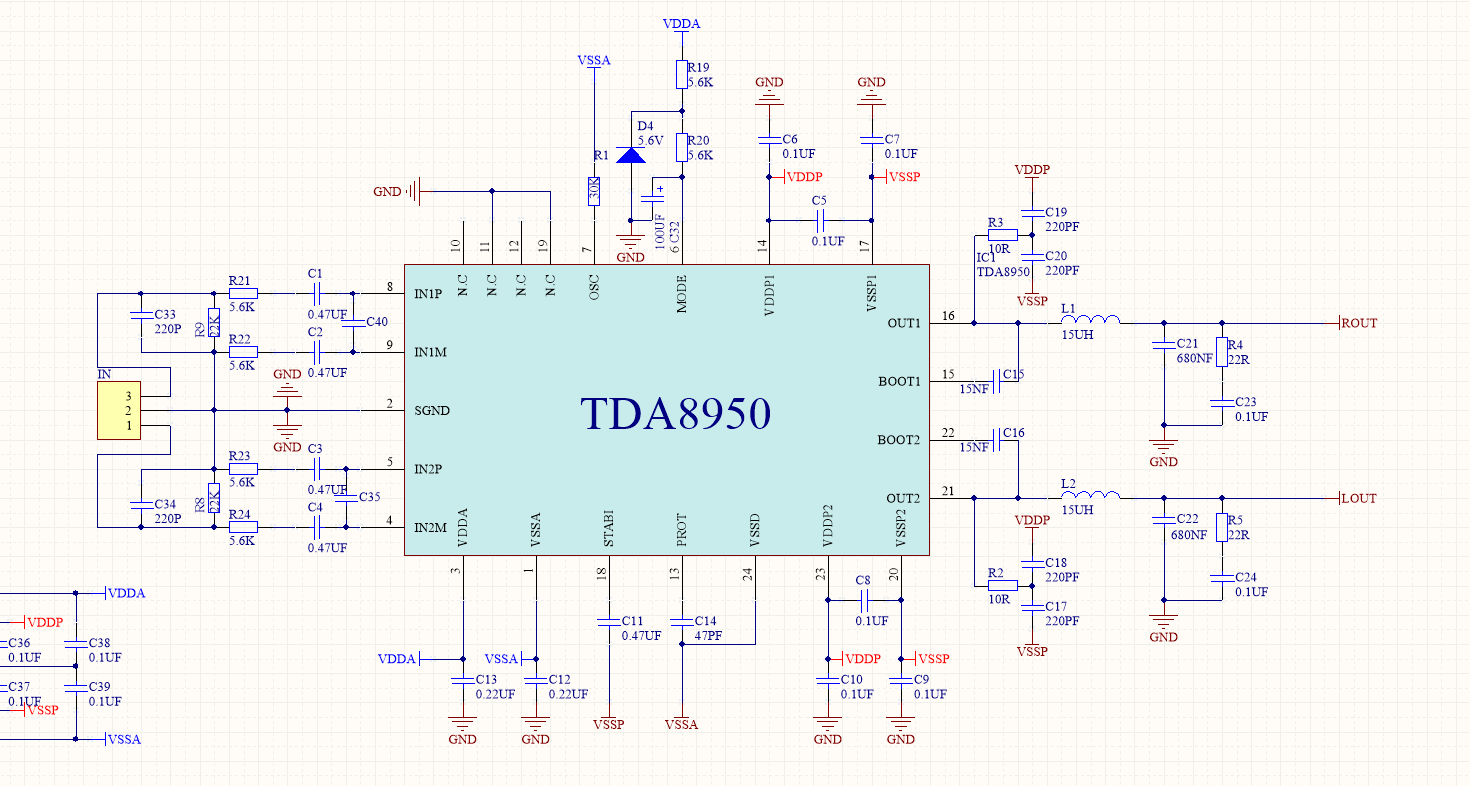

TDA8950制作遇到問題,上電后的反應是正負電源電流不平均

ID:716592 · 發表于 2020-4-17 00:32

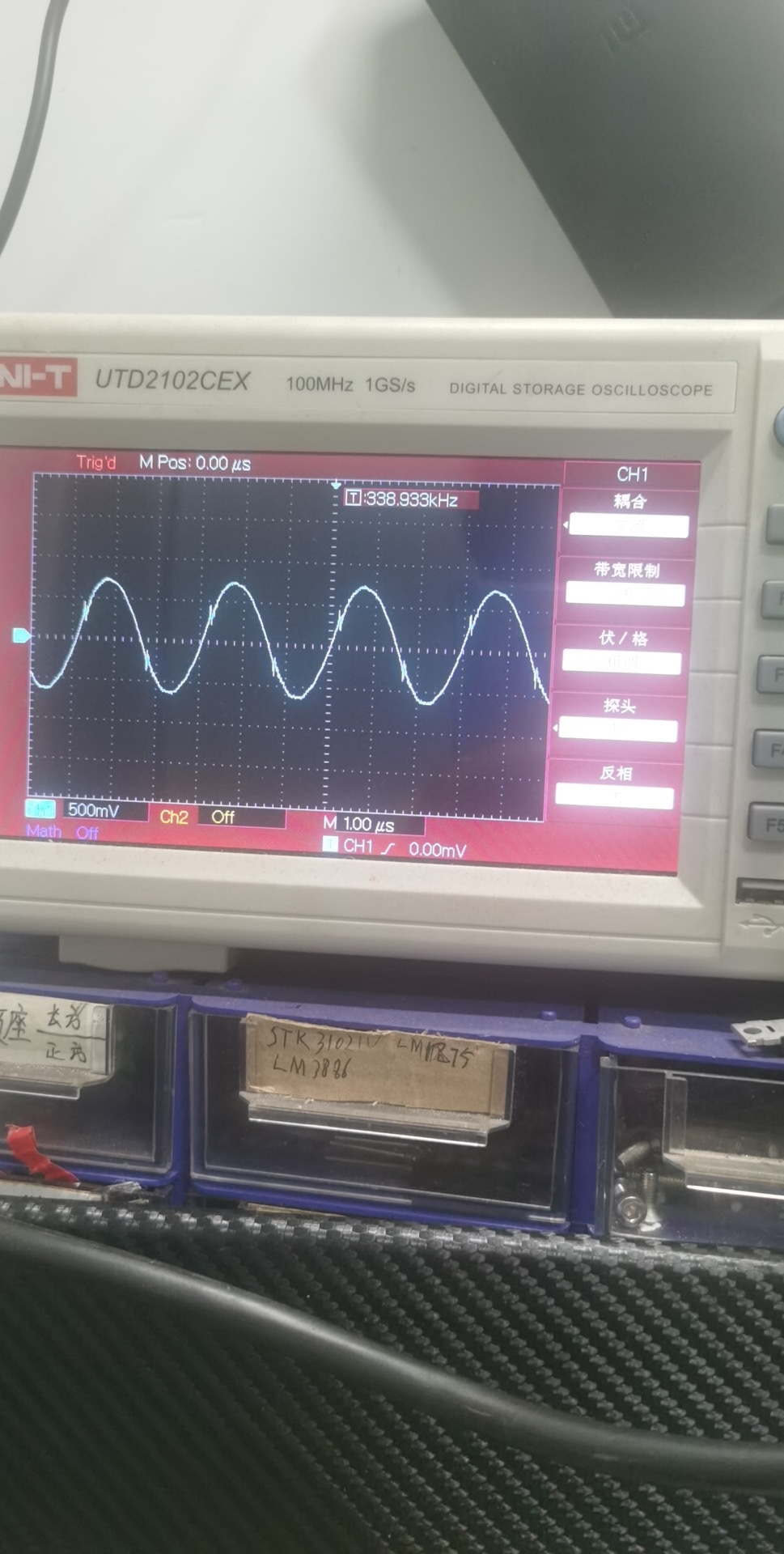

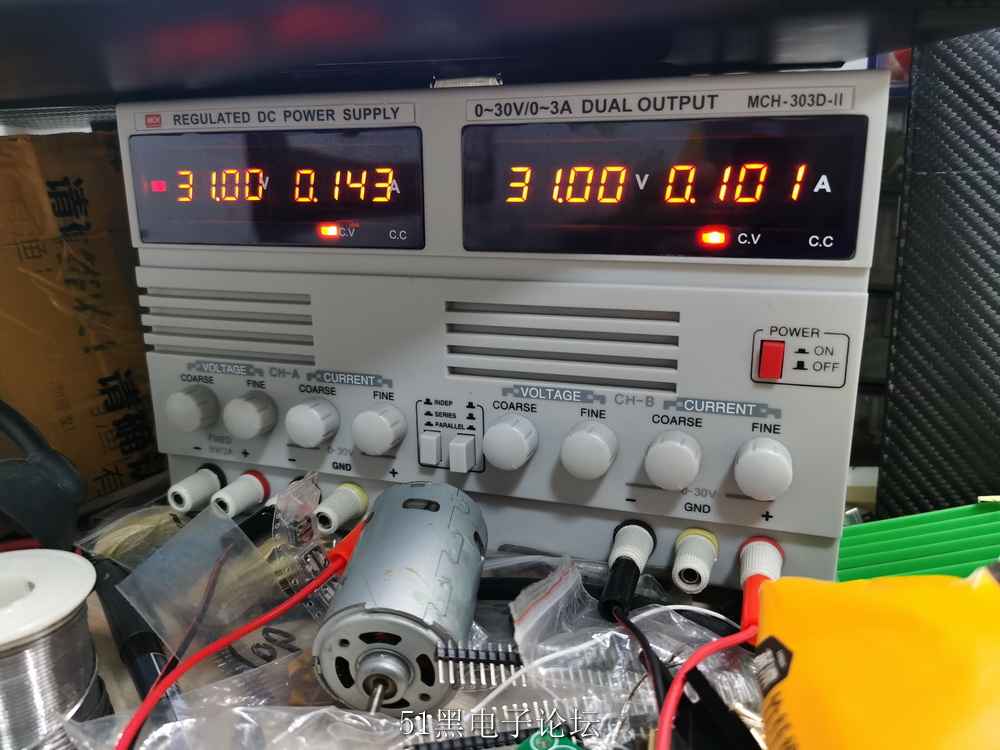

上電后的反應是正負電源電流不平均輸出有高頻的正弦波信號芯片輸出還算正常然后喇叭聽起來沒有雜聲

ID:401564 · 發表于 2020-4-17 08:25

基本上是正常的

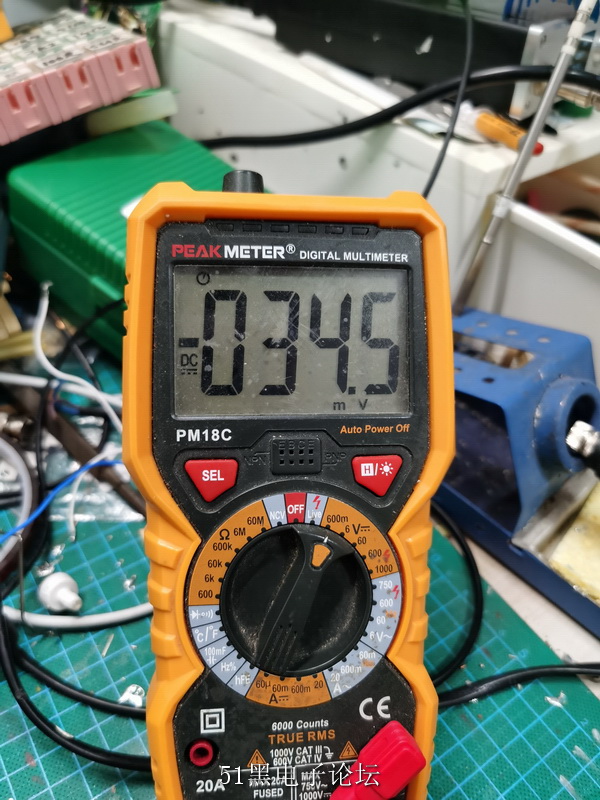

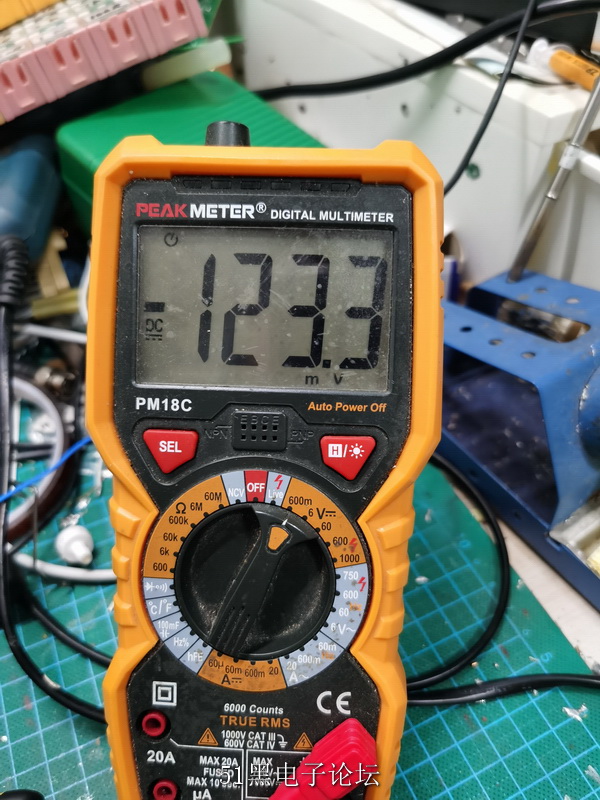

這個輸出電壓是這樣的,正負150mV都是在正常范圍內,請參考數據手冊

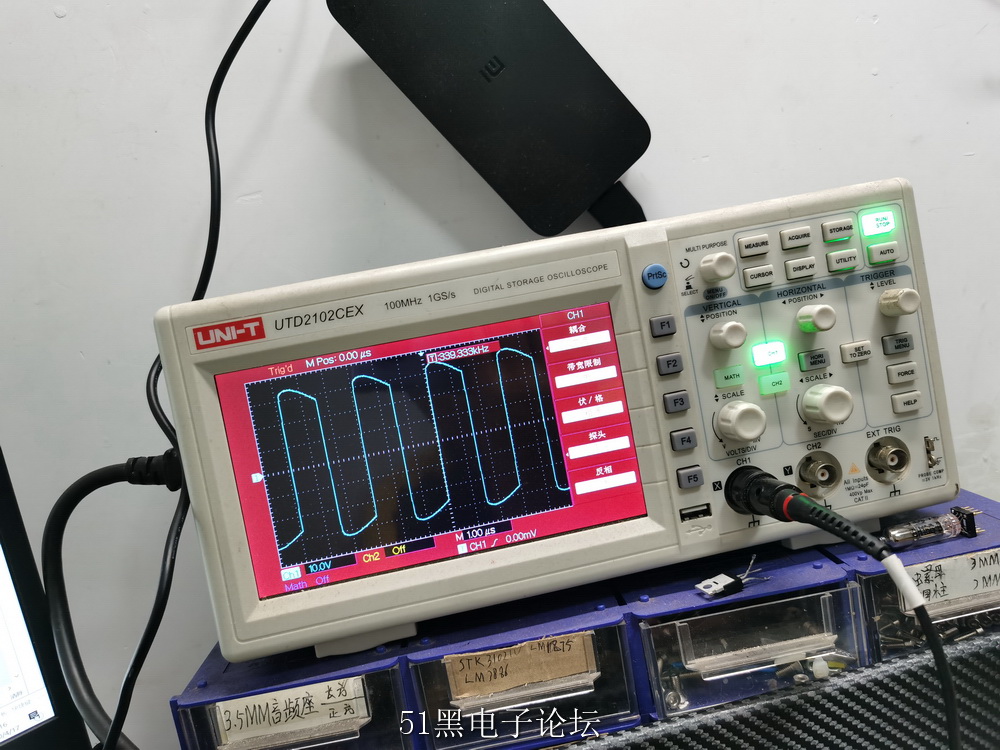

數字功放是這樣的,如果不是在靜音模式,PWM是一直輸出的,開啟靜音了就沒有了,你看一下你的PWM頻率是不是338.9KHZ的

ID:716592 · 發表于 2020-4-21 01:34

Y_G_G 發表于 2020-4-17 08:25
基本上是正常的
這個輸出電壓是這樣的,正負150mV都是在正常范圍內,請參考數據手冊
數字功放是這樣的,如果 ...

對的是一樣的可能是輸出濾波沒有率干凈導致的

ID:716592 · 發表于 2020-4-21 01:38

Y_G_G 發表于 2020-4-17 08:25
基本上是正常的
這個輸出電壓是這樣的,正負150mV都是在正常范圍內,請參考數據手冊
數字功放是這樣的,如果 ...

第一次做這種雙電源的數字功放還有一個疑問就是這個功放的雙電源電流并不平衡不知道這個地方是否正常第二塊板子貼了一些鋁箔紙做屏蔽然后輸出電容電感被我改成了22UH 0.47UF就兩個靜態電流降了一倍

ID:401564 · 發表于 2020-4-21 08:15

RLC 發表于 2020-4-21 01:38
第一次做這種雙電源的數字功放還有一個疑問就是這個功放的雙電源電流并不平衡不知道這個地方是否正常 ...

數字功放IC大多都是這樣的了，接不接負載都會有一定的PWM頻率噪音輸出，只要參數和數據手冊上差不多的話，基本上是沒有辦法再降低的了
它這個屬于高頻電路，畫板的時候最好是參照數據手冊上的指導去布線，絕大多數的數字功放IC都會有PCB布線指導或者是參照的PCB布線圖的，沒有經驗的人最好是直接照抄

ID:716592 · 發表于 2020-4-23 01:23

Y_G_G 發表于 2020-4-21 08:15
數字功放IC大多都是這樣的了，接不接負載都會有一定的PWM頻率噪音輸出，只要參數和數據手冊上差不多的話 ...

嗯嗯確實第一次做這個數字功放和我想象的完全不太一樣不過這個集成電路還沒找到官方的布線電路圖有參考估計會好很多

ID:735143 · 發表于 2020-11-30 07:41

請問下樓主，問題解決了沒？

ID:1009270 · 發表于 2022-3-9 17:19

功放成本怎么樣

ID:312211 · 發表于 2022-3-14 14:05

MODE腳，我用的是5.6V為什么無輸出
