請教一個光耦控制雙向可控硅的電路

ID:476909 · 發表于 2020-4-18 11:52

初學電路，想用用單片機IO的高低電平通過EL357控制bt136輸出一組220V的電，選擇這兩個器件主要是成本低，可是本身電路基礎太差，這里想請教一下壇內的高手，這個電路應該怎樣畫

ID:695749 · 發表于 2020-4-18 19:00

針對你提出的，應該有電阻性負載和電感性負載，如圖：

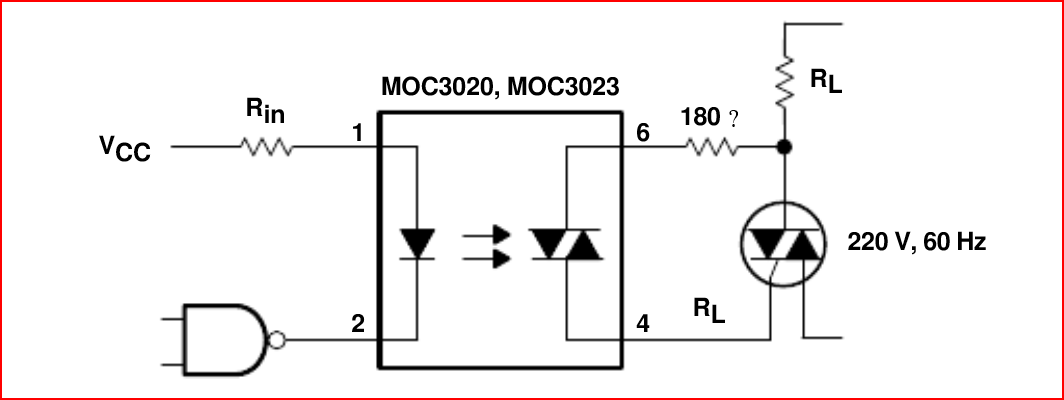

圖1 為電阻性負載，可以用單片機控制

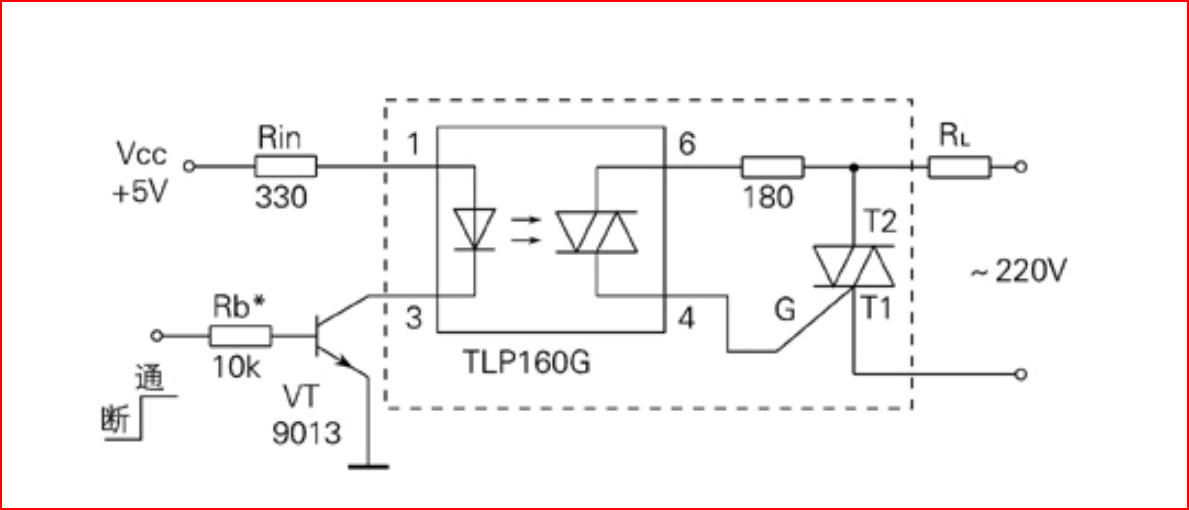

圖2三極管驅動光耦，輸出為電阻性負載

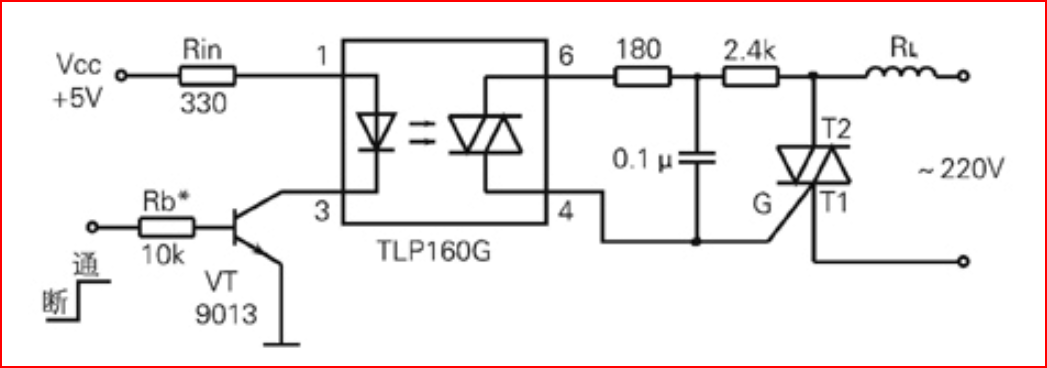

圖3電感性負載接線圖

ID:476909 · 發表于 2020-4-20 14:42

hbcqd 發表于 2020-4-18 19:00
針對你提出的，應該有電阻性負載和電感性負載，如圖：

圖1 為電阻性負載，可以用單片機控制

謝謝指教，我找些器件學習一下
