STM32單片機仿三菱PLC設計原理圖和PCB圖

  [復制鏈接]
ID:733267 發表于 2020-4-20 09:47 | 顯示全部樓層 |閱讀模式
國產仿三菱PLC設計,程序如何編寫呢?

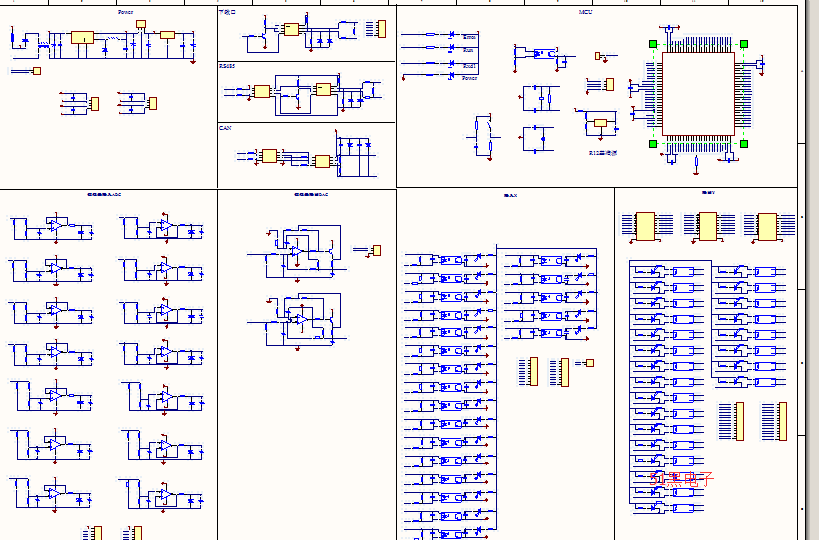

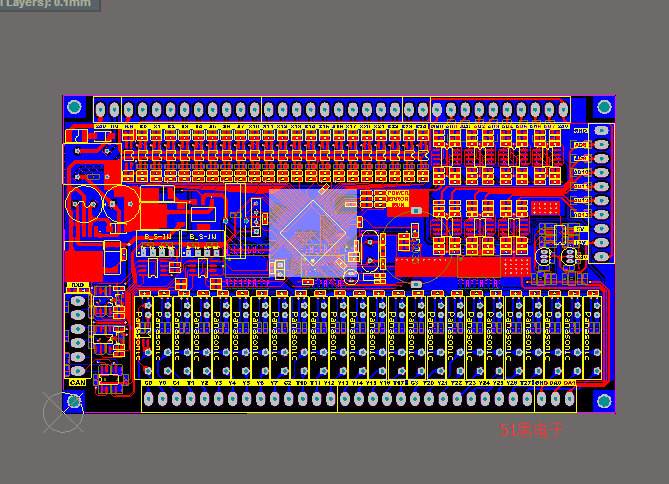

Altium Designer畫的原理圖和PCB圖如下:(51hei附件中可下載工程文件)

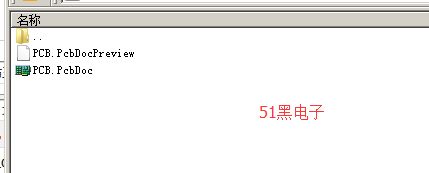

PCB.zip

2.39 MB, 下載次數: 214, 下載積分: 黑幣 -5

原理圖.7z

162.14 KB, 下載次數: 248, 下載積分: 黑幣 -5

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵!

查看全部評分

回復

使用道具 舉報

ID:249808 發表于 2020-5-8 10:21 | 顯示全部樓層
這個只能用C語言寫程序,不能用PLC的梯形圖來寫,要是用PLC的梯形圖來寫的話你要在STM32單片機時有PLC固件,要不然是沒法灌錄梯形圖的!
回復

使用道具 舉報

ID:90154 發表于 2020-7-13 20:29 | 顯示全部樓層
好,希望中國的plc走向世界!
回復

使用道具 舉報

ID:113433 發表于 2020-10-6 21:52 | 顯示全部樓層
很有參考價值,收藏了   感謝
回復

使用道具 舉報

ID:661449 發表于 2022-8-27 22:23 來自觸屏版 | 顯示全部樓層
樓主 我想問一下 能再分享下程序和估計么
回復

使用道具 舉報

ID:195496 發表于 2022-11-28 13:28 | 顯示全部樓層
程序某一個寶網上有賣的
回復

使用道具 舉報

ID:706359 發表于 2024-6-17 20:53 | 顯示全部樓層
很有參考價值,收藏了   感謝
回復

使用道具 舉報
