請問怎么利用74LS191設計一個12進制減計數器的電路 求幫助

[復制鏈接]
ID:241541 發表于 2020-4-20 12:17 | 顯示全部樓層 |閱讀模式
利用74LS191以及適當邏輯門，設計一個12進制減計數器的電路

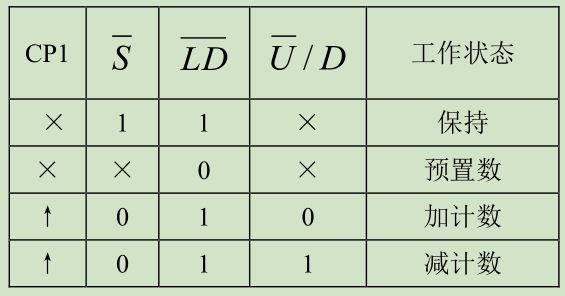

其真值表以及邏輯門如圖所示：

真值表

真值表

邏輯框圖

邏輯框圖
