Proteus仿真8086CPU 八人搶答器程序設計

ID:409479 · 發表于 2020-4-25 09:26

這是最近幾天做的，利用proteus仿真軟件，做的八人搶答器~
附圖片，代碼。和整個工程

最后說一下，我用的proteus 8.6版本
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

原理圖部分

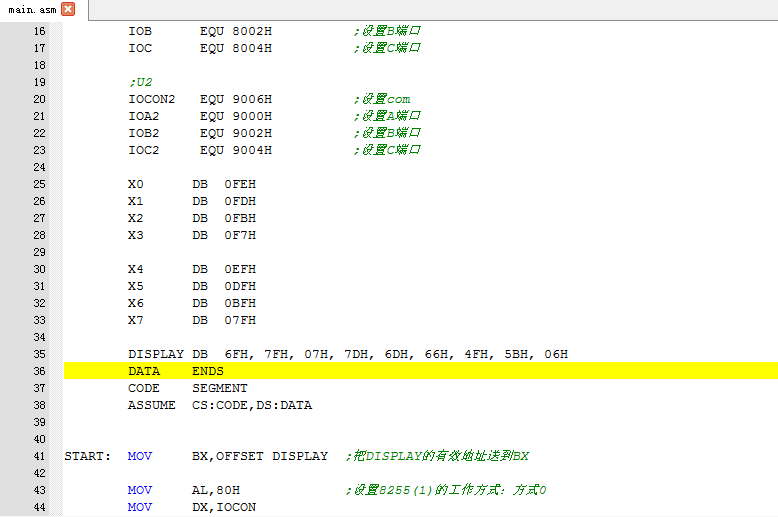

代碼截取部分

8086源程序如下:

;====================================================================
; Main.asm file generated by New Project wizard
;
; Created: 周三十一月 7 2018
; Processor: 8086
; Compiler: MASM32
; Before starting simulation set Internal Memory Size
; in the 8086 model properties to 0x10000
;====================================================================
DATA SEGMENT
;U1
IOCON EQU 8006H ;設置com
IOA EQU 8000H ;設置A端口
IOB EQU 8002H ;設置B端口
IOC EQU 8004H ;設置C端口
;U2
IOCON2 EQU 9006H ;設置com
IOA2 EQU 9000H ;設置A端口
IOB2 EQU 9002H ;設置B端口
IOC2 EQU 9004H ;設置C端口
X0 DB 0FEH
X1 DB 0FDH
X2 DB 0FBH
X3 DB 0F7H
X4 DB 0EFH
X5 DB 0DFH
X6 DB 0BFH
X7 DB 07FH
DISPLAY DB 6FH, 7FH, 07H, 7DH, 6DH, 66H, 4FH, 5BH, 06H
DATA ENDS
CODE SEGMENT
ASSUME CS:CODE,DS:DATA
START: MOV BX,OFFSET DISPLAY ;把DISPLAY的有效地址送到BX
MOV AL,80H ;設置8255(1)的工作方式：方式0
MOV DX,IOCON
OUT DX,AL
MOV AL,80H ;設置8255(2)的工作方式：方式0
MOV DX,IOCON2
OUT DX,AL
MOV DX,IOC ;按鍵保持高電平狀態
MOV AL,0FFH
OUT DX,AL
MOV DX,IOC2 ;按鍵保持高電平狀態
MOV AL,0FFH
OUT DX,AL
MOV DX,IOA2
MOV AL,0FFH
OUT DX,AL
MOV AL,0FFH ;設置LED燈初始保持關閉狀態
MOV DX,IOB
OUT DX,AL
MOV CX,9 ;設置重復次數
BEGIN: MOV DX,IOC2 ;獲取IOC2的狀態
IN AL,DX ;把IOC2的狀態傳送到累加器AX（AL）
CMP AL,X0 ;主持人按下啟動
JE TIMER
JMP BEGIN
TIMER:
MOV AL,0FEH
MOV DX,IOA2
OUT DX,AL
MOV DX,IOC ;獲取IOC的狀態
IN AL,DX ;把IOC的狀態傳送到累加器AX（AL）
CMP AL,X0 ;比較兩個數的大小 LED0
JE LED0
CMP AL,X1 ;比較兩個數的大小 LED1
JE LED1
CMP AL,X2 ;比較兩個數的大小 LED2
JE LED2
CMP AL,X3 ;比較兩個數的大小 LED3
JE LED3
CMP AL,X4 ;比較兩個數的大小 LED4
JE LED4
CMP AL,X5 ;比較兩個數的大小 LED5
JE LED5
CMP AL,X6 ;比較兩個數的大小 LED6
JE LED6
CMP AL,X7 ;比較兩個數的大小 LED7
JE LED7
MOV DX,IOA
MOV AL,[BX] ;取一個數據送到AL
OUT DX,AL ;IO輸出對應斷碼
INC BX ;修改地址指針
DEC CX ;循環次數減1
JZ LED ;CX=0跳轉LED
CALL DELAY1 ;延時一段時間
JMP TIMER
LED0: MOV AL,X0
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
LED1: MOV AL,X1
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
LED2: MOV AL,X2
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
LED3: MOV AL,X3
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
LED4: MOV AL,X4
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
LED5: MOV AL,X5
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
LED6: MOV AL,X6
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
LED7: MOV AL,X7
MOV DX,IOB
OUT DX,AL
MOV AL,0FDH
MOV DX,IOA2
OUT DX,AL
JMP STOP
STOP: MOV DX,IOA
MOV AL,[BX] ;取一個數據送到AL
OUT DX,AL ;IO輸出對應斷碼
MOV DX,IOC2
IN AL,DX
CMP AL,X1
JE START
JMP STOP
LED: MOV AL,0F0H ;如果沒人搶答，四個LED閃爍
MOV DX,IOB
OUT DX,AL
CALL DELAY2
MOV AL,0FFH
MOV DX,IOB
OUT DX,AL
CALL DELAY2
MOV AL,0F0H
MOV DX,IOB
OUT DX,AL
CALL DELAY2
MOV AL,0FFH
MOV DX,IOB
OUT DX,AL
CALL DELAY2
MOV AL,0F0H
MOV DX,IOB
OUT DX,AL
CALL DELAY2
MOV AL,0FFH
MOV DX,IOB
OUT DX,AL
CALL DELAY2
MOV BX,OFFSET DISPLAY ;把DISPLAY的有效地址送到BX
MOV CX,9 ;設置重復次數
JMP TIMER
DELAY1:
PUSH AX
PUSH CX
MOV CX,0004H
DELY2:
CALL DELAY2
LOOP DELY2
POP CX
POP AX
RET
DELAY2:
PUSH CX
MOV CX,0f000H
;--------------------------------------;
MOV DX,IOC ;獲取IOC的狀態
IN AL,DX ;把IOC的狀態傳送到累加器AX（AL）
CMP AL,X0 ;比較兩個數的大小 LED0
JE LED0
CMP AL,X1 ;比較兩個數的大小 LED1
JE LED1
CMP AL,X2 ;比較兩個數的大小 LED2
JE LED2
CMP AL,X3 ;比較兩個數的大小 LED3
JE LED3
CMP AL,X4 ;比較兩個數的大小 LED4
JE LED4
CMP AL,X5 ;比較兩個數的大小 LED5
JE LED5
CMP AL,X6 ;比較兩個數的大小 LED6
JE LED6
CMP AL,X7 ;比較兩個數的大小 LED7
JE LED7
;--------------------------------------;
DELA1:
LOOP DELA1
POP CX
RET
ENDLESS:
JMP ENDLESS
CODE ENDS
END START

復制代碼

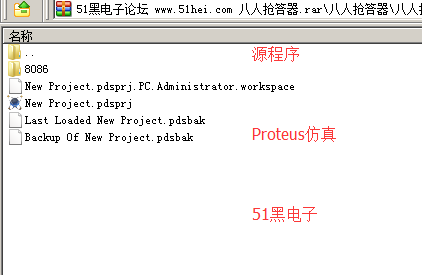

所有資料51hei提供下載:

八人搶答器.rar (81.07 KB, 下載次數: 122)

ID:789456 · 發表于 2020-6-25 13:54

除了黑幣還有別的方法看到你的工程文件嗎
