單片機RX TX上加二極管啥情況能通信？

ID:90619 · 發表于 2020-4-30 11:33

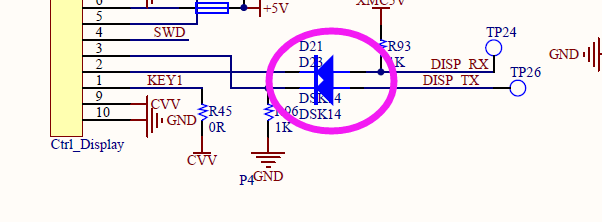

通信線上接二極管啥原理？這個是兩個單片機通信，二極管右邊是主CPU通信道，左邊是和另一個CPU通信道連接的，這個是啥情況

ID:452950 · 發表于 2020-4-30 12:35

二極管可以用來降壓，但是RX、TX的二極管方向應該相反，這樣接有一條線是無法導通的。

ID:741674 · 發表于 2020-4-30 14:23

電平轉換的作用，兩個CPU的電壓不一樣

ID:311846 · 發表于 2020-4-30 16:53

你這個二極管同向，會導致只能右邊的CPU發信息給左邊的CPU，要想主CPU也能接收數據需要將主CPU的RX的二極管反過來

ID:90619 · 發表于 2020-4-30 17:34

piliming 發表于 2020-4-30 14:23
電平轉換的作用，兩個CPU的電壓不一樣

二極管不影響雙方的傳輸信號嗎，另一個CPU也是5V供電的，好奇怪

ID:592807 · 發表于 2020-4-30 22:49

xiaohu520 發表于 2020-4-30 17:34
二極管不影響雙方的傳輸信號嗎，另一個CPU也是5V供電的，好奇怪

你上網搜一下CH340芯片電路圖，一般情況下RX會接一個二極管或者300Ω的電阻，防止電流倒灌單片機，但是兩個電路接同一個方向的二極管沒見過

ID:727389 · 發表于 2020-5-1 12:49

電路有問題。如果真是電平也該用高速三極管來實現，這2個二極管怕是要并在TX與地和 RX與地的吧？這種做法常見。串在TX 和 RX端就真沒見過。
