一個數電multisim數字鐘設計 無單片機

ID:642128 · 發表于 2020-5-2 12:58

本人也只是個學生，如果做的有問題請各位指正

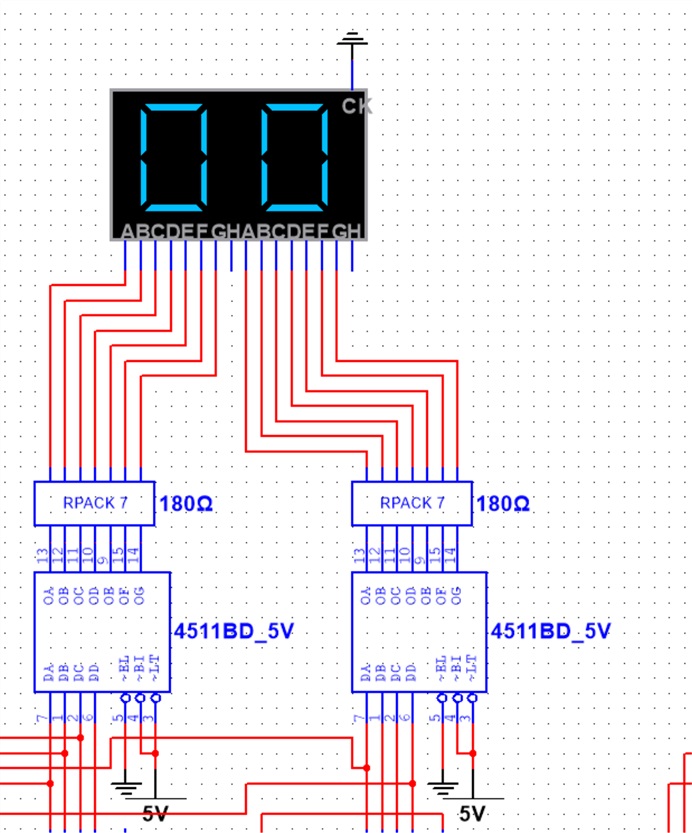

1. 用七段數碼管顯示時、分、秒，要求用共陰極數碼管。
2. 采用12小時制。
3. 計時時鐘由555定時器生成，生成頻率為3Hz，在此基礎上分頻生成。
4. 計數器芯片選用74160，秒、分、時計時采用同步時序電路設計。
5. 具有校時功能，可以對小時和分單獨校時，校時時鐘源可以手動輸入或借用

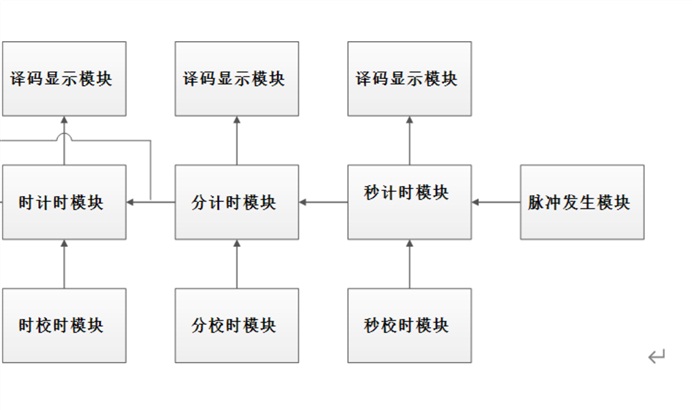

設計框圖：

組成模塊

脈沖發生模塊

該模塊有脈沖產生電路和分頻電路組成

脈沖發生電路采用555構成的多諧振蕩電路。

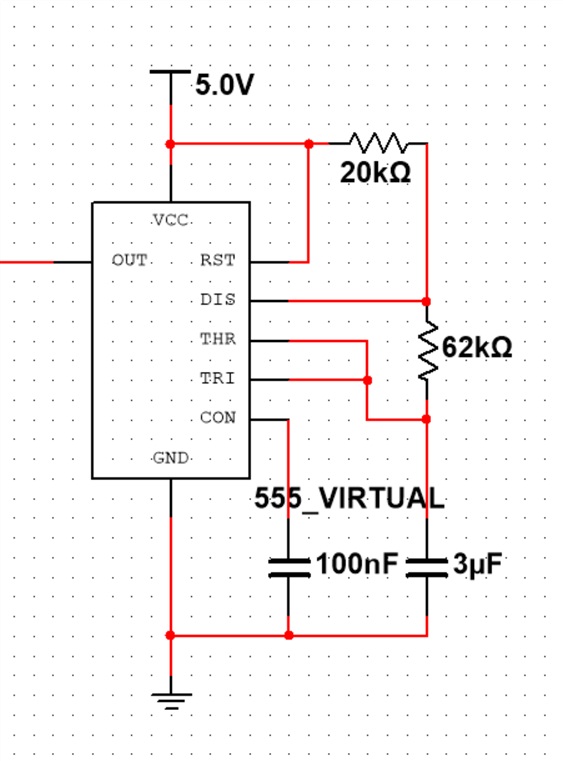

用 555 定時器構成的多諧振蕩器電路如圖所示：圖中電容 C、電阻 R1 和 R2 作為振蕩器的定時元件，決定著輸出矩形波正、負脈沖的寬度。定時器的觸發輸入端（2腳）和閥值輸入端（6 腳）與電容相連；集電極開路輸出端（7腳）接 R1、R2 相連處，用以控制電容 C 的充、放電；外界控制輸入端（5腳）通過 0.01uF 電容接地。振蕩周期 T=T 1+T 2=0.7(R 1+2R 2 )C

仿真電路

該電路的震蕩周期為3Hz

分頻電路

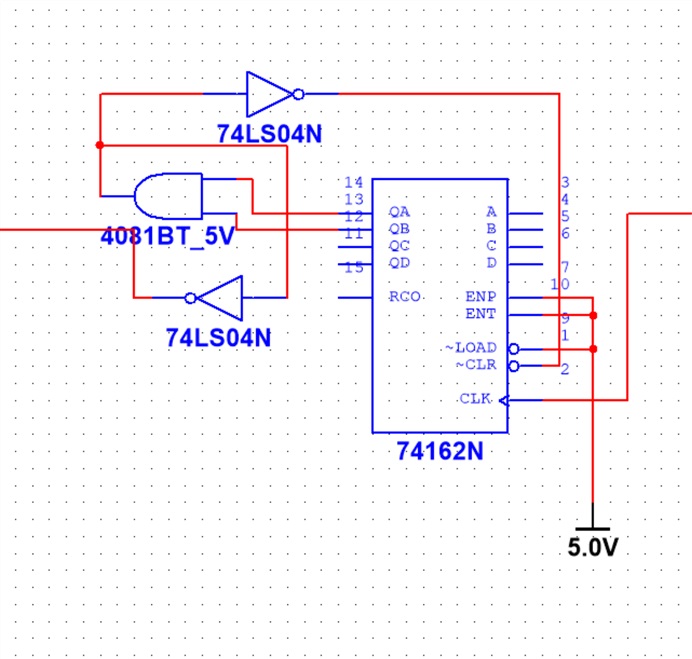

分頻模塊采用74162十進制計數器，使enp、ent和load 端接Vcc。因?yàn)橐獙⒚}沖發生電路產生的3Hz信號分成1Hz，所以將QAQB端通過與非門接到CLR上，這樣一來，每當脈沖發射電路產生3個脈沖，就會在與非門端產生一個上升沿信號，該信號就用于計時模塊的時間控制，而且該信號可以用于將74162清零。

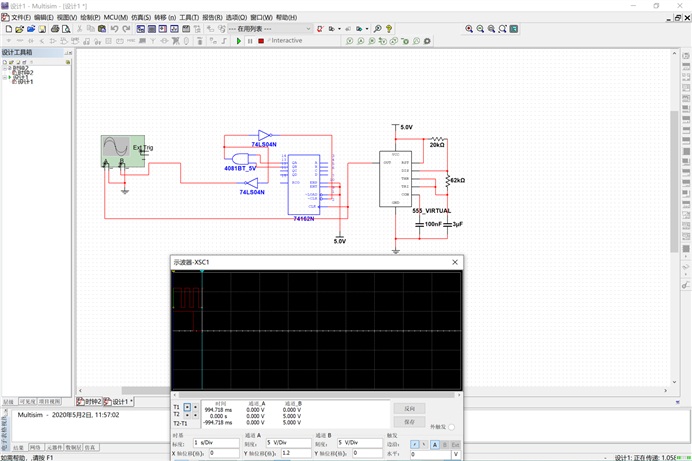

仿真電路

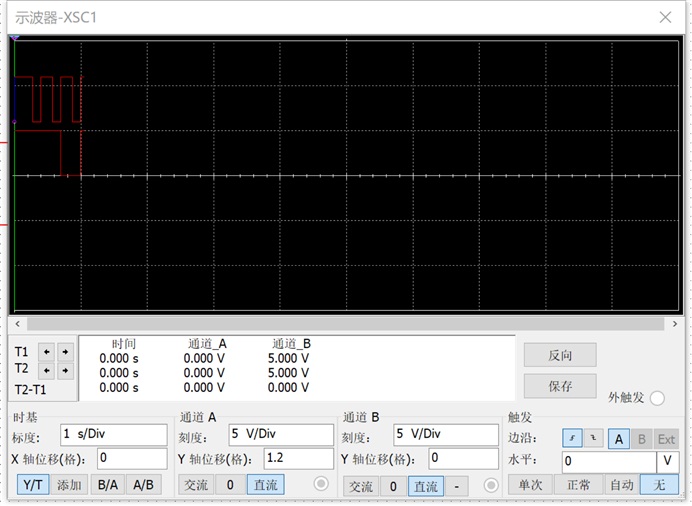

產生的信號如示波器所示

2.計時模塊

該模塊主要用74160實現，秒、分、時計時采用同步時序電路設計。時序由脈沖發生模塊產生1Hz信號

（1）分、秒計時

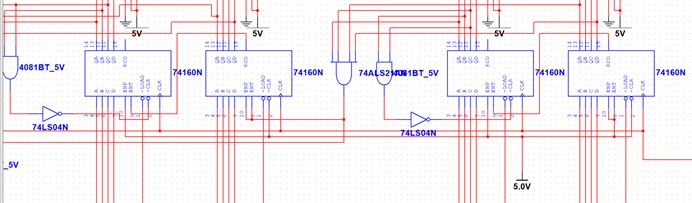

在數字鐘的控制電路中，分和秒的控制都是一樣的，都是由一個十進制計數器和一個六進制計數器串聯而成的，在電路的設計中我采用的是統一的器件 74LS160D的異步清零法來實現十進制功能和六進制功能，根據 74LS160D的結構 把輸出端的 0110（十進制為 6）用一個與非門 74LS00引到 CLR端便可置 0，這樣就實現了六進制計數。而74LS160D本身為計滿后為10，與前文6進制串聯后成60進制。

仿真電路

（2）時計時器

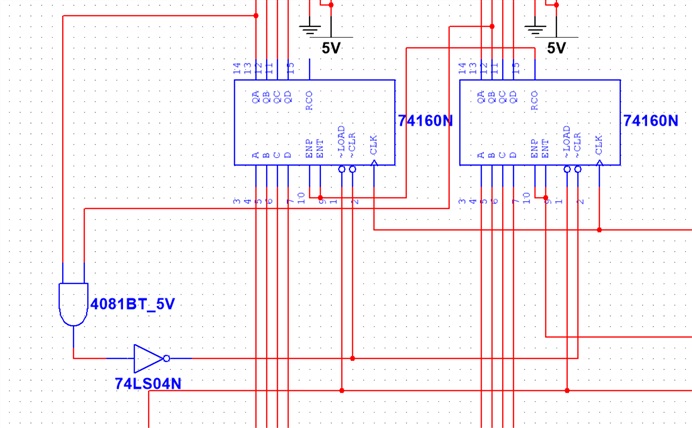

由兩片十進制同步加法計數器 74LS160 級聯產生，采用的是異步清零法， u1輸出端為 0001（十進制為 1）與 u2輸出端 0010（十進制為 2）經過與非門接兩片的清零端，從而實現了12進制計數。

3.校時模塊

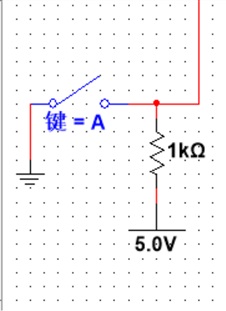

校時模塊通過一個總校時開關A控制，另一端接在每一個74160的load端

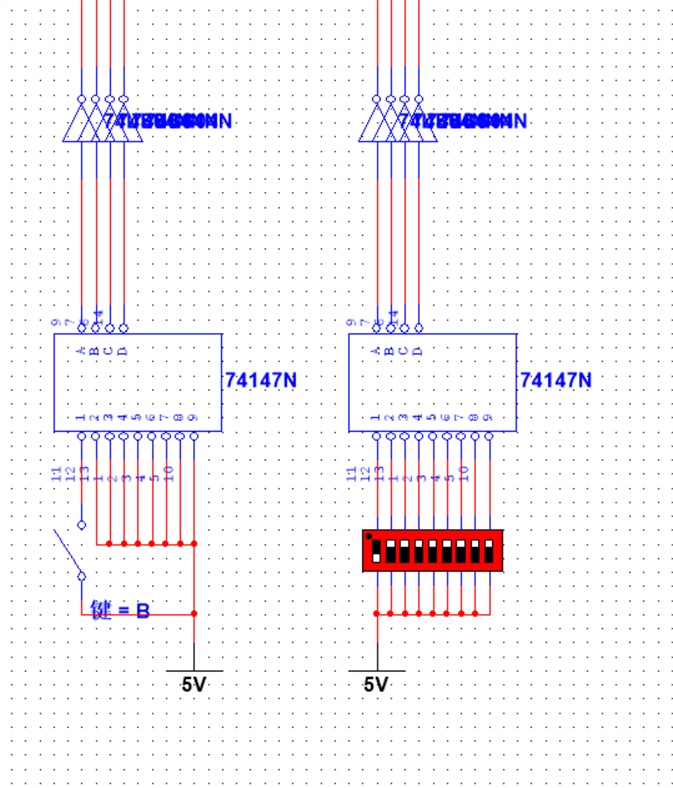

當A閉合時，所有l(wèi)oad端都是低電平，整個電路進入校時模式，通過校時電路校時。校時電路由74147和開關組成，74147輸入一側接入開關和電源，通過開關的開閉控制輸入信號的高低電平；輸出端通過一個非門后接入74160的置數端。
