關于單片機驅動PS2搖桿原理圖及相關問題

ID:703220 · 發表于 2020-5-10 14:09

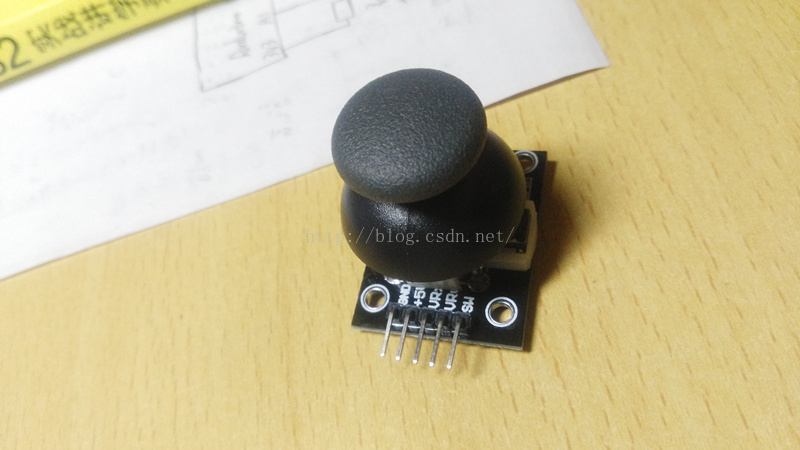

大佬們，有原理圖最好，給小弟來一份

問題一：這個不能直接驅動嗎，我給VCC接5V，GND接0V，然后電表測量VX對GND的電壓是2.5V，推動搖桿在X軸上來回移動，VX對GND的電壓在0~5V之間變化，所以我就想，這個能不能直接驅動一個小電機，然后把電機一端接在VX，另一端接在GND，結果發現驅動不起來。。。請問是什么原因，功率不夠嗎？

問題二：SW應該是數字量輸出，但是我拿電表測對GND的電壓，怎么不穩定，而且在1V左右，有時候0.8V，這又是怎么回事？

感謝感謝！

ID:164988 · 發表于 2020-5-10 15:52

如圖：兩個10K的可調電阻加一個微動開關

ID:505058 · 發表于 2021-6-13 09:32

你怎么不直接拿單片機驅動步進電機呢，看驅不驅的動，不是電壓匹配就能控制，什么東西都講功率

ID:57657 · 發表于 2021-6-14 21:21

PS2搖桿實際上就是一個可調電阻，需要經過單片機ADC轉換成PWM數號，連接L298N或L9110S即可驅動直流電機。

ID:81196 · 發表于 2021-6-15 13:32

這個搖桿就是一個可調電阻

ID:937880 · 發表于 2021-6-15 13:40

LXJ50 發表于 2020-5-10 15:52
如圖：兩個10K的可調電阻加一個微動開關

遙感就是一個電阻需要你知道功率
