stc15w404as數顯自動觸發點焊時間控制器，帶pcb文件和hex文件

ID:92556 · 發表于 2020-5-13 22:31

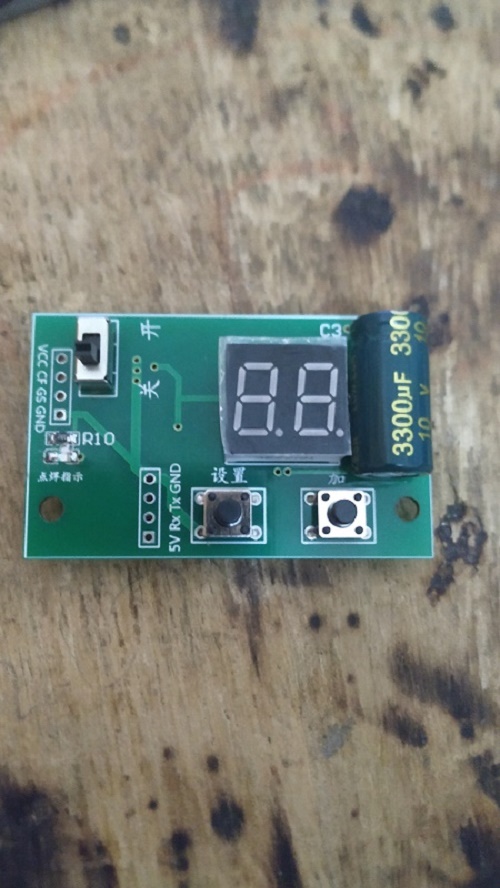

自動觸發點焊的時間控制器電路很簡單大概十幾個元件
用了內部基準電壓，ccp，和序列號，大概只能使用stc15w404as，

工作電壓3.5v-5.6v適合單串滿電4.2v的鋰電，和2串法拉電容，整個系統內阻小于5毫歐的話，20毫秒內點0.15的鍍鎳是沒問題的，溫馨提示；在保證鎳帶與電池貼合的情況下，壓力越小焊得越牢

只有pcb，沒電路圖，用AD畫的，是從別電路的pcb文件扣一部分出來改的，電路圖懶得再畫，打板驗證過的，

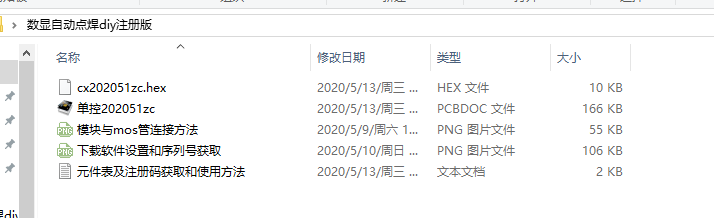

下載包里有這些東西,沒有源碼

發個stc15w404as數顯自動觸發點焊時間控制器，帶pcb文件和hex文件[color=rgb(153, 153, 153) !important],源碼暫時不[color=rgb(153, 153, 153) !important]提供:
數顯自動點焊diy注冊版.rar (225.56 KB, 下載次數: 37)

2020-5-13 22:29 上傳
點擊文件名下載附件
