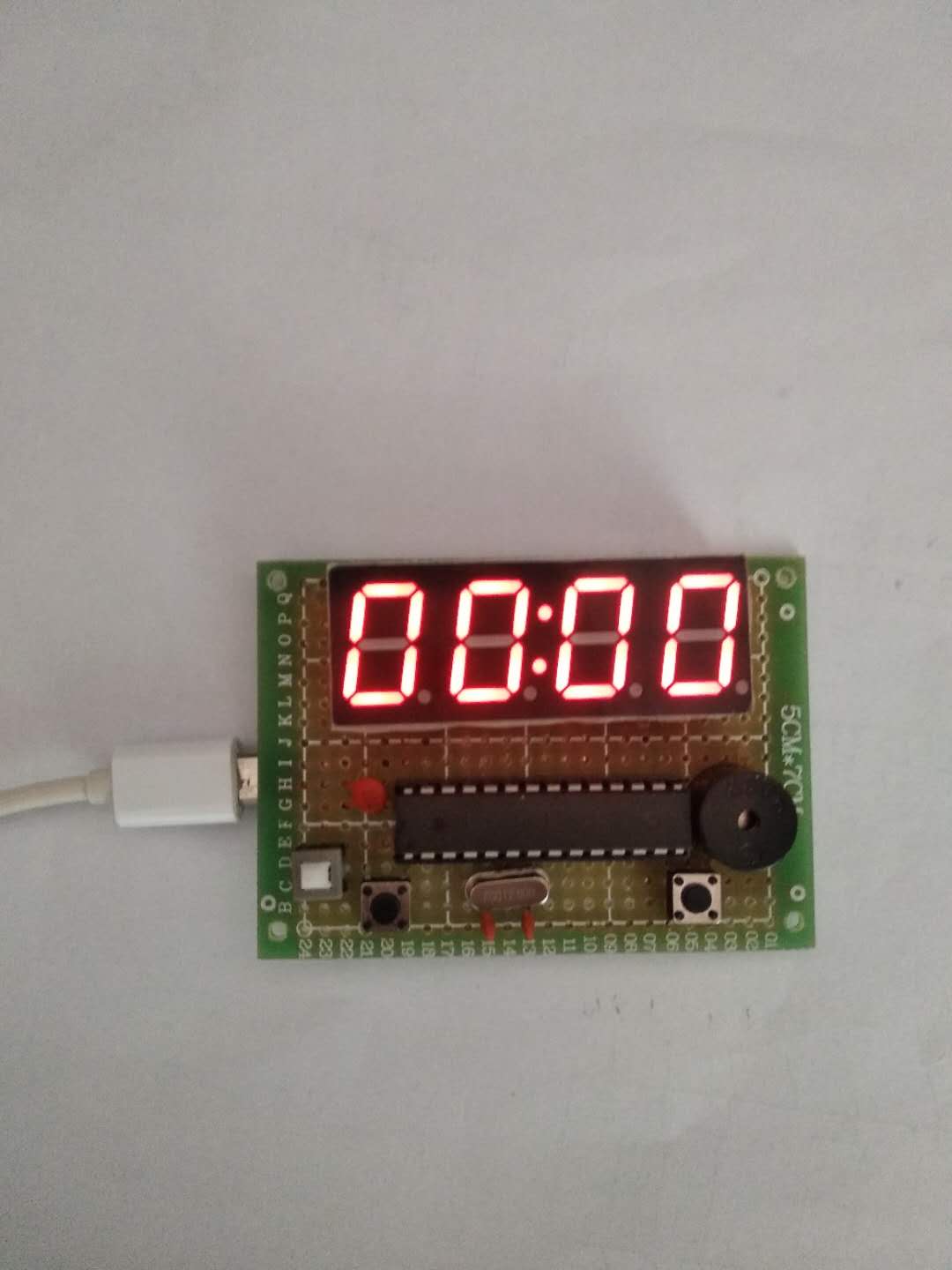

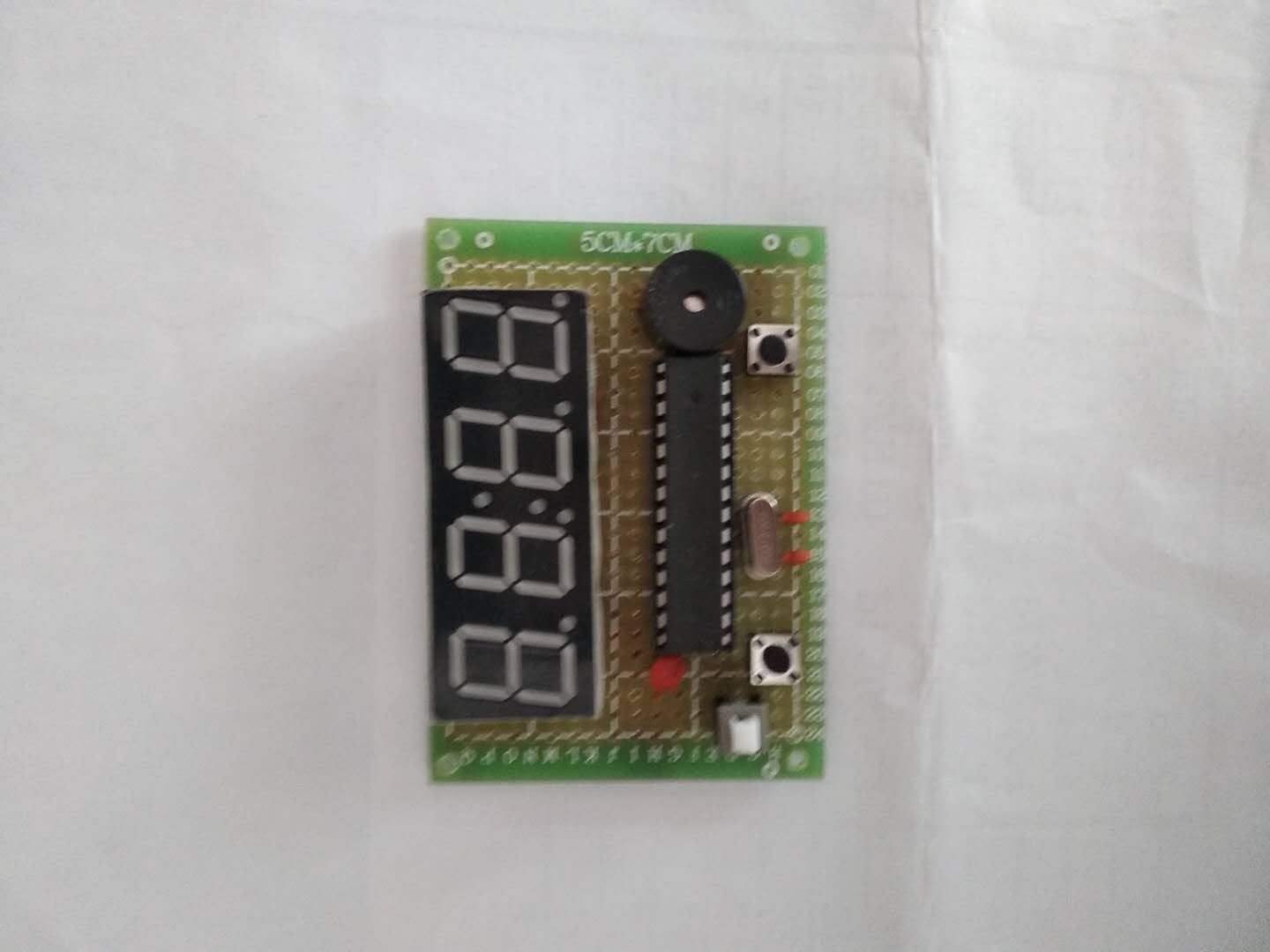

51單片機超簡單小時鐘制作 V1.2

[復制鏈接]
ID:639106 發表于 2020-5-15 12:14 | 顯示全部樓層 |閱讀模式
這個時鐘我之前發過，今天我把程序升級成了 V1.2
原帖:http://www.torrancerestoration.com/bbs/dpj-186559-1.html

單片機源程序如下:
  1. /*********************************************************************************************
  2. 程序名： 　　 數碼管時鐘 ZJW48 V1.2正式版
  3. 編寫人： 　　 張晉瑋　
  4. 編寫時間：　　2020年5月14日
  5. 硬件支持：　　一定要用型號為4563BS的數碼管,否則可能無法正常顯示
  6. 接口說明：　　無
  7. /*********************************************************************************************
  8. 說明：先要把STC12C5630AD的頭文件復制到Keil/C51/INC里
  9.           （如果有的話就不用）
  10. /*********************************************************************************************/

  12. #include <STC12C5630AD.H>

  14. /**********************************************************************************************/
  15. //-------程序調試設置項-------
  16. #define LI                        4         //設置LED顯示的亮度（值域：1~9）
  17. #define DELAY                10         //設置每一個點顯示的時間長度（1~20）
  18. /*********************************************************************************************/
  19. sbit        LED_H1        =P2 ^ 0; //設置LED數碼管連接的I/O口
  20. sbit        LED_H2        =P3 ^ 7; //設置LED數碼管連接的I/O口
  21. sbit        LED_H3        =P2 ^ 7; //設置LED數碼管連接的I/O口
  22. sbit        LED_H4        =P2 ^ 6; //設置LED數碼管連接的I/O口

  24. sbit        LED_L1        =P1 ^ 7; //設置LED數碼管連接的I/O口
  25. sbit        LED_L2        =P1 ^ 0; //設置LED數碼管連接的I/O口
  26. sbit        LED_L3        =P1 ^ 3; //設置LED數碼管連接的I/O口
  27. sbit        LED_L4        =P1 ^ 5; //設置LED數碼管連接的I/O口
  28. sbit        LED_L5        =P1 ^ 6; //設置LED數碼管連接的I/O口
  29. sbit        LED_L6        =P1 ^ 1; //設置LED數碼管連接的I/O口
  30. sbit        LED_L7        =P1 ^ 2; //設置LED數碼管連接的I/O口
  31. sbit        LED_L8        =P1 ^ 4; //設置LED數碼管連接的I/O口

  33. sbit        BEEP         =  P2 ^ 4; //揚聲器
  34. sbit        KEY1         =  P2 ^ 5; //按鍵1（M鍵）
  35. sbit        KEY2         =  P2 ^ 2; //按鍵2（+鍵）
  36. sbit        KEY3         =  P3 ^ 3; //按鍵3（關蜂鳴器鍵）

  38. #define P3M0SET                0x08 //設置I/O口工作方式//00001000（左到右，高到低位）
  39. #define P3M1SET                0x80 //設置I/O口工作方式//10000000
  40. #define P1M0SET                0x00 //設置I/O口工作方式//00000000
  41. #define P1M1SET                0x00 //設置I/O口工作方式//00000000
  42. #define P2M0SET                0x00 //設置I/O口工作方式//00000000
  43. #define P2M1SET                0xc1 //設置I/O口工作方式//11000001

  45. unsigned char TIME_HH,TIME_MM,TIME_SS=0;
  46. unsigned char TIME_FH,TIME_FM,TIME_RH,TIME_RM,TIME_TH,TIME_TM=0;
  47. unsigned char cou  = 0;    // 軟計數器,對50ms時基信號累加到1s
  48. unsigned char PWM;         //顯示亮度
  49. unsigned char MENU=0;                //菜單值
  50. bit r=1;                                    //秒點閃爍標志位
  51.
  52. unsigned char code disdata[]={
  53. 0x3f,0x06,0x5b,0x4f,0x66,
  54. 0x6d,0x7d,0x07,0x7f,0x6f         //無小數點數碼管段碼表(0~9)
  55. };
  56. /*********************************************************************************************/
  57. void delay (unsigned int a){ // 點掃描用的延時
  58.         unsigned int i;
  59.         while( --a != 0){
  60.                 for(i = 0; i < DELAY; i++);
  61.         }
  62. }
  63. /*********************************************************************************************/
  64. void MCU_YS (unsigned int a){
  65.         unsigned int i;
  66.         while( --a != 0){
  67.                 for(i = 0; i < 600; i++);
  68.         }
  69. }
  70. /*********************************************************************************************/
  71. void dis_off (void){
  72.         P3 = ~P3M1SET; //關所有顯示
  73.         P1 = ~P1M1SET;
  74.         P2 = ~P2M1SET;
  75.         delay(10-PWM);
  76. }
  77. /*********************************************************************************************/
  78. void displayHH1 (unsigned char d){ //第1列橫向顯示程序
  79.         unsigned char i;
  80.         i = d & 0x01;
  81.         if(i == 0x01){
  82.                 LED_H1 = 1;LED_L1 = 0;}delay(PWM);dis_off();
  83.         i = d & 0x02;
  84.         if(i == 0x02){
  85.                 LED_H1 = 1;LED_L2 = 0;}delay(PWM);dis_off();
  86.         i = d & 0x04;
  87.         if(i == 0x04){
  88.                 LED_H1 = 1;LED_L3 = 0;}delay(PWM);dis_off();
  89.         i = d & 0x08;
  90.         if(i == 0x08){
  91.                 LED_H1 = 1;LED_L4 = 0;}delay(PWM);dis_off();
  92.         i = d & 0x10;
  93.         if(i == 0x10){
  94.                 LED_H1 = 1;LED_L5 = 0;}delay(PWM);dis_off();
  95.         i = d & 0x20;
  96.         if(i == 0x20){
  97.                 LED_H1 = 1;LED_L6 = 0;}delay(PWM);dis_off();
  98.         i = d & 0x40;
  99.         if(i == 0x40){
  100.                 LED_H1 = 1;LED_L7 = 0;}delay(PWM);dis_off();
  101.         i = d & 0x80;
  102.         if(i == 0x80){
  103.                 LED_H1 = 1;LED_L8 = 0;}delay(PWM);dis_off();
  104. }
  105. /*********************************************************************************************/
  106. void displayHH2 (unsigned char d){ //第2列橫向顯示程序
  107.         unsigned char i;
  108.         i = d & 0x01;
  109.         if(i == 0x01){
  110.                 LED_H2 = 1;LED_L1 = 0;}delay(PWM);dis_off();
  111.         i = d & 0x02;
  112.         if(i == 0x02){
  113.                 LED_H2 = 1;LED_L2 = 0;}delay(PWM);dis_off();
  114.         i = d & 0x04;
  115.         if(i == 0x04){
  116.                 LED_H2 = 1;LED_L3 = 0;}delay(PWM);dis_off();
  117.         i = d & 0x08;
  118.         if(i == 0x08){
  119.                 LED_H2 = 1;LED_L4 = 0;}delay(PWM);dis_off();
  120.         i = d & 0x10;
  121.         if(i == 0x10){
  122.                 LED_H2 = 1;LED_L5 = 0;}delay(PWM);dis_off();
  123.         i = d & 0x20;
  124.         if(i == 0x20){
  125.                 LED_H2 = 1;LED_L6 = 0;}delay(PWM);dis_off();
  126.         i = d & 0x40;
  127.         if(i == 0x40){
  128.                 LED_H2 = 1;LED_L7 = 0;}delay(PWM);dis_off();
  129.         i = d & 0x80;
  130.         if(i == 0x80){
  131.                 LED_H2 = 1;LED_L8 = 0;}delay(PWM);dis_off();

  133. }
  134. /*********************************************************************************************/
  135. void displayHH3 (unsigned char d){ //第3列橫向顯示程序
  136.         unsigned char i;
  137.         i = d & 0x01;
  138.         if(i == 0x01){
  139.                 LED_H3 = 1;LED_L1 = 0;}delay(PWM);dis_off();
  140.         i = d & 0x02;
  141.         if(i == 0x02){
  142.                 LED_H3 = 1;LED_L2 = 0;}delay(PWM);dis_off();
  143.         i = d & 0x04;
  144.         if(i == 0x04){
  145.                 LED_H3 = 1;LED_L3 = 0;}delay(PWM);dis_off();
  146.         i = d & 0x08;
  147.         if(i == 0x08){
  148.                 LED_H3 = 1;LED_L4 = 0;}delay(PWM);dis_off();
  149.         i = d & 0x10;
  150.         if(i == 0x10){
  151.                 LED_H3 = 1;LED_L5 = 0;}delay(PWM);dis_off();
  152.         i = d & 0x20;
  153.         if(i == 0x20){
  154.                 LED_H3 = 1;LED_L6 = 0;}delay(PWM);dis_off();
  155.         i = d & 0x40;
  156.         if(i == 0x40){
  157.                 LED_H3 = 1;LED_L7 = 0;}delay(PWM);dis_off();
  158.         i = d & 0x80;
  159.         if(i == 0x80){
  160.                 LED_H3 = 1;LED_L8 = 0;}delay(PWM);dis_off();

  162. }
  163. /*********************************************************************************************/
  164. void displayHH4 (unsigned char d){ //第4列橫向顯示程序
  165.         unsigned char i;
  166.         i = d & 0x01;
  167.         if(i == 0x01){
  168.                 LED_H4 = 1;LED_L1 = 0;}delay(PWM);dis_off();
  169.         i = d & 0x02;
  170.         if(i == 0x02){
  171.                 LED_H4 = 1;LED_L2 = 0;}delay(PWM);dis_off();
  172.         i = d & 0x04;
  173.         if(i == 0x04){
  174.                 LED_H4 = 1;LED_L3 = 0;}delay(PWM);dis_off();
  175.         i = d & 0x08;
  176.         if(i == 0x08){
  177.                 LED_H4 = 1;LED_L4 = 0;}delay(PWM);dis_off();
  178.         i = d & 0x10;
  179.         if(i == 0x10){
  180.                 LED_H4 = 1;LED_L5 = 0;}delay(PWM);dis_off();
  181.         i = d & 0x20;
  182.         if(i == 0x20){
  183.                 LED_H4 = 1;LED_L6 = 0;}delay(PWM);dis_off();
  184.         i = d & 0x40;
  185.         if(i == 0x40){
  186.                 LED_H4 = 1;LED_L7 = 0;}delay(PWM);dis_off();
  187.         i = d & 0x80;
  188.         if(i == 0x80){
  189.                 LED_H4 = 1;LED_L8 = 0;}delay(PWM);dis_off();
  190. }
  191. /*********************************************************************************************/
  192. void diplay_data (unsigned char l,unsigned char d){
  193.           switch (l){                    //顯示的列位置
  194.                  case 1: displayHH1(d); break; //將顯示數據送入
  195.                  case 2: displayHH2(d); break; //將顯示數據送入
  196.                  case 3: displayHH3(d); break; //將顯示數據送入
  197.                  case 4: displayHH4(d); break; //將顯示數據送入
  198.           }
  199. }
  200. /**********************************************************************************************/
  201. void ChuLi (void){
  202.          switch (MENU){
  203.                 case 0:
  204.       TR0 = 1;                //定時器0開始計時
  205.                    if(r){
  206.                          diplay_data (1,disdata[TIME_HH/10]);
  207.                          diplay_data (2,disdata[TIME_HH%10]+0x80);
  208.                          diplay_data (3,disdata[TIME_MM/10]);
  209.                          diplay_data (4,disdata[TIME_MM%10]);
  210.                    }else{
  211.                          diplay_data (1,disdata[TIME_HH/10]);
  212.                          diplay_data (2,disdata[TIME_HH%10]);
  213.                          diplay_data (3,disdata[TIME_MM/10]);
  214.                          diplay_data (4,disdata[TIME_MM%10]);
  215.                     }
  216.                     if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  217.                     if(KEY2==0){MCU_YS(85);if(KEY2==0){PWM++;if(PWM>=10){PWM=1;}}}
  218.                  break;///  MENU為0時  (正常顯示狀態)

  220.                 case 1:
  221.               BEEP=1;
  222.               TR0 = 0;                //關閉定時器0
  223.                          diplay_data (1,disdata[TIME_HH/10]);
  224.                          diplay_data (2,disdata[TIME_HH%10]+0x80);
  225.                     if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  226.                     if(KEY2==0){MCU_YS(85);if(KEY2==0){TIME_HH++;if(TIME_HH>=24){TIME_HH=0;}}}
  227.                 break;        ///          MENU為1時        (小時調整)

  229.                 case 2:
  230.               TR0 = 0;                //關閉定時器0
  231.               BEEP=1;
  232.                          diplay_data (2,0x80);
  233.                          diplay_data (3,disdata[TIME_MM/10]);
  234.                          diplay_data (4,disdata[TIME_MM%10]);
  235.                     if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  236.                           if(KEY2==0){MCU_YS(85); if(KEY2==0){TIME_MM++;if(TIME_MM>=60){TIME_MM=0;}}}
  237.                  break;        ///          MENU為2時         (分鐘調整)
  238.
  239.                 case 3:
  240.               BEEP=1;
  241.               TR0 = 0;                //關閉定時器0
  242.                          diplay_data (1,disdata[TIME_FH/10]);
  243.                          diplay_data (2,disdata[TIME_FH%10]+0x80);
  244.                     if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  245.                     if(KEY2==0){MCU_YS(85);if(KEY2==0){TIME_FH++;if(TIME_FH>=24){TIME_FH=0;}}}
  246.                                 break;        ///          MENU為3時        (鬧鐘1小時調整)

  248.                 case 4:
  249.               TR0 = 0;                //關閉定時器0
  250.               BEEP=1;
  251.                           diplay_data (2,0x80);
  252.                     diplay_data (3,disdata[TIME_FM/10]);
  253.                           diplay_data (4,disdata[TIME_FM%10]);
  254.                      if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  255.                      if(KEY2==0){MCU_YS(85);if(KEY2==0){TIME_FM++;if(TIME_FM>=60){TIME_FM=0;}}}
  256.             break;        ///          MENU為4時         (鬧鐘1分鐘調整)
  257.
  258.                 case 5:
  259.               BEEP=1;
  260.               TR0 = 0;                //關閉定時器0
  261.                          diplay_data (1,disdata[TIME_RH/10]);
  262.                          diplay_data (2,disdata[TIME_RH%10]+0x80);
  263.                     if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  264.                     if(KEY2==0){MCU_YS(85);if(KEY2==0){TIME_RH++;if(TIME_RH>=24){TIME_RH=0;}}}
  265.                                 break;        ///          MENU為3時        (鬧鐘2小時調整)

  267.                 case 6:
  268.               TR0 = 0;                //關閉定時器0
  269.               BEEP=1;
  270.                           diplay_data (2,0x80);
  271.                     diplay_data (3,disdata[TIME_RM/10]);
  272.                           diplay_data (4,disdata[TIME_RM%10]);
  273.                      if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  274.                      if(KEY2==0){MCU_YS(85);if(KEY2==0){TIME_RM++;if(TIME_RM>=60){TIME_RM=0;}}}
  275.             break;        ///          MENU為4時         (鬧鐘2分鐘調整)
  276.
  277.                 case 7:
  278.               BEEP=1;
  279.               TR0 = 0;                //關閉定時器0
  280.                          diplay_data (1,disdata[TIME_TH/10]);
  281.                          diplay_data (2,disdata[TIME_TH%10]+0x80);
  282.                     if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU++;}}
  283.                     if(KEY2==0){MCU_YS(85);if(KEY2==0){TIME_TH++;if(TIME_TH>=24){TIME_TH=0;}}}
  284.                                 break;        ///          MENU為3時        (鬧鐘2小時調整)

  286.                 case 8:
  287.               TR0 = 0;                //關閉定時器0
  288.               BEEP=1;
  289.                           diplay_data (2,0x80);
  290.                     diplay_data (3,disdata[TIME_TM/10]);
  291.                           diplay_data (4,disdata[TIME_TM%10]);
  292.                      if(KEY1==0){MCU_YS(2000);if(KEY1==0){MENU=0;}}
  293.                      if(KEY2==0){MCU_YS(85);if(KEY2==0){TIME_TM++;if(TIME_TM>=60){TIME_TM=0;}}}
  294.             break;        ///          MENU為4時         (鬧鐘2分鐘調整)
  295.
  296.           }
  297. }
  298. /*********************************************************************************************/
  299. void init (void){ //上電初始化
  300.         P3M0 = P3M0SET;
  301.         P3M1 = P3M1SET;
  302.         P1M0 = P1M0SET;
  303.         P1M1 = P1M1SET;
  304.         P2M0 = P2M0SET;
  305.         P2M1 = P2M1SET;
  306. ////
  307.         KEY1=1;
  308.         KEY2=1;
  309.         BEEP=1;
  310.         dis_off();
  311.         PWM = LI;
  312. ////
  313.         AUXR &= 0x7F;                //定時器時鐘12T模式
  314.         TMOD &= 0xF0;                //設置定時器模式
  315.         TMOD |= 0x01;                //設置定時器模式
  316.   EA = 1;         // 開總中斷
  317.         TH0 = 0x3C;                //設置定時初值
  318.         TL0 = 0xB0;                //設置定時初值
  319.   ET0 = 1;        // 定時/計數器0允許中斷
  320.         TF0 = 0;                //清除TF0標志
  321.         TR0 = 1;                //定時器0開始計時

  323. ////
  324.         //TIME_HH = 10; //初始時間：10時55分00秒
  325.         //TIME_MM = 55;
  326.         //TIME_SS = 00;
  327. }
  328. /*********************************************************************************************/
  329. void main (void){ //主程序
  330.         init();                  //初始化
  331.         while (1){
  332.    ChuLi();
  333.
  334.           if(TIME_FH+TIME_FM!=0){if(TIME_HH==TIME_FH){if(TIME_MM==TIME_FM){
  335.      BEEP=0;if(KEY3==1){TIME_FM=0;TIME_FH=0;}}}}
  336.
  337.           if(TIME_RH+TIME_RM!=0){if(TIME_HH==TIME_RH){if(TIME_MM==TIME_RM){
  338.      BEEP=0;if(KEY3==1){TIME_RM=0;TIME_RH=0;}}}}
  339.
  340.           if(TIME_TH+TIME_TM!=0){if(TIME_HH==TIME_TH){if(TIME_MM==TIME_TM){
  341.      BEEP=0;if(KEY3==1){TIME_TM=0;TIME_TH=0;}}}}

  343.     }         //while
  344. }                 //main
  345. /**********************************************************************************************/
  346. void tiem0(void) interrupt 1{      // T/C0中斷服務程序(產生50ms時基信號)
  347.     cou++;                         // 軟計數器加1
  348.     if(cou >= 20){                 // 計數值到100(1s)
  349.       cou = 0;                     // 軟計數器清零
  350.       TIME_SS++;                   // 秒計數器加1(進位50ms*20=1s)
  351.       r=~r;                                               // 秒點閃爍
  352.         if(TIME_SS >= 60){         // 秒計數值到60
  353.           TIME_SS = 0;             // 秒計數器清零
  354.           TIME_MM++;               // 分計數器加1(進位60s=1m)
  355.             if(TIME_MM >= 60){     // 分計數到60
  356.               TIME_MM = 0;         // 分計數器清零
  357.               TIME_HH++;           // 時計數器加1(進位60m=1h)
  358.                 if(TIME_HH >= 24){ // 時計數到23
  359.                   TIME_HH = 0;     // 時計數器清零
  360.                                         }
  361.             }
  362.         }
  363.         }
  364.         TH0 = 0x3C;                //設置定時初值
  365.         TL0 = 0xB0;                //設置定時初值
  366. }
  367. /**********************************************************************************************/
復制代碼

全部資料51hei下載地址：
Clock_ZJW48 V1.2.7z (392.72 KB, 下載次數: 25)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:639106 發表于 2020-5-16 08:47 | 顯示全部樓層

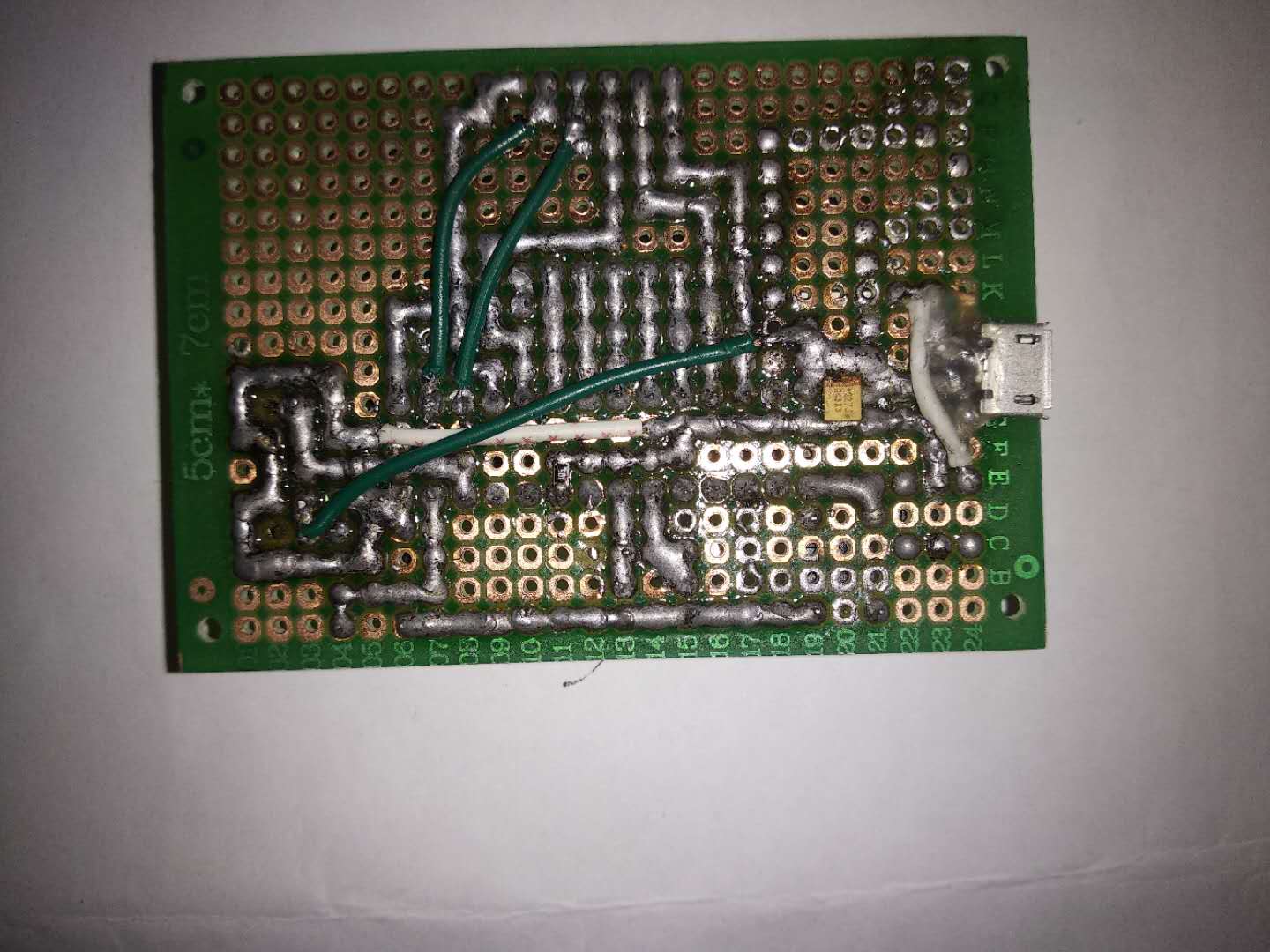

51hei圖片_202005031108543.jpg 51hei圖片_202005031118281.jpg 51hei圖片_20200503111828.jpg

這是用單片機直接驅動數碼管的
回復

使用道具 舉報

您需要登錄后才可以回帖 登錄 | 立即注冊

本版積分規則

小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
