單收單發超聲波模塊資料 含k60 LPC54606 RT1021 XS128 單片機程序

[復制鏈接]
ID:371455 發表于 2020-5-15 14:41 | 顯示全部樓層 |閱讀模式
單發單手超聲波模塊資料，附帶51，arduino等使用例程，非常好用，想要研究的可以學習下
捕獲.PNG 51hei.png

單片機源程序如下:
  1. /********************************************
  2. 軟件版本：KEIL
  3. 目標核心：STC89C52RC
  4. ============================================
  5. 有來有去接線定義：
  6. ------------------------------------
  7.     超聲波模塊管腳      單片機管腳
  8.         TXD                                    P3.0
  9.     RXD                 不與單片機連接

  11.     USB轉TTL引腳        單片機管腳
  12.     RXD                 P3.1
  13.     TXD                 不與單片機連接
  14.
  15.
  16.     連接好之后，使用串口助手觀察輸出的信息，即可獲取距離信息
  17. ============================================

  19. *********************************************/

  21. #include "stc89c52rc.h"





  27. sfr T2CON         =   0xc8;
  28. sbit TF2          =   T2CON^7;
  29. sbit EXF2         =   T2CON^6;
  30. sbit RCLK         =   T2CON^5;
  31. sbit TCLK         =   T2CON^4;
  32. sbit EXEN2        =   T2CON^3;
  33. sbit TR2          =   T2CON^2;
  34. sbit C_T2         =   T2CON^1;
  35. sbit CP_RL2       =   T2CON^0;



  39. sfr RCAP2L        =   0xCA;
  40. sfr RCAP2H        =   0xCB;
  41. sfr TL2           =   0xCC;
  42. sfr TH2           =   0xCD;




  47. void UartInit(void)                //115200bps@11.0592MHz
  48. {
  49.         SCON=0x50; //串口工作方式1，8位UART，波特率可變
  50.     TH2=0xFF;
  51.     TL2=0xFD;    //波特率:115200 晶振=11.0592MHz
  52.     RCAP2H=0xFF;
  53.     RCAP2L=0xFD; //16位自動再裝入值

  55.     TCLK=1;
  56.     RCLK=1;
  57.     C_T2=0;
  58.     EXEN2=0; //波特率發生器工作方式
  59.     TR2=1 ; //定時器2開始
  60.
  61.     EA = 1;
  62.     ES  = 1;                //串口中斷打開
  63. }



  67. unsigned char   dat[3];
  68. unsigned char   num;
  69. int             distance = 0;

  71. unsigned char   flag = 0;
  72. unsigned char   flag_send = 0;
  73. void uart(void) interrupt 4
  74. {
  75.     unsigned char temp_data = 0;
  76.     if(RI)
  77.     {
  78.         RI = 0;
  79.         dat[num] = SBUF;
  80.
  81.         if(dat[0] != 0xa5)num = 0;        //檢查頭幀是否正確，不正確就重新接收
  82.         else num++;
  83.         if(num==3)                                        //接收完成，開始處理數據
  84.         {
  85.             num = 0;
  86.             distance = dat[1]<<8 | dat[2];
  87.             flag = 1;
  88.         }
  89.     }
  90.         else if(TI)
  91.         {
  92.                 flag_send = 0;
  93.                 TI = 0;
  94.         }
  95. }

  97. void put_char(unsigned char byte)
  98. {
  99.     SBUF = byte;
  100.     flag_send = 1;
  101.     while(flag_send);
  102. }

  104. void put_str(unsigned char * str)
  105. {
  106.     while('\0' != *str) //持續發送直到遇到字符串結束符
  107.     {
  108.         put_char(*str); //發送字符
  109.         str++;          //指針加一，準備發送下一個字符
  110.     }
  111. }

  113. void delay(int t)
  114. {
  115.     while(t--);
  116. }


  119. void main(void)
  120. {
  121.     unsigned char message[] = "distance =      mm\n";
  122.
  123.
  124.     UartInit();

  126.     while(1)
  127.     {
  128.
  129.         if(flag)
  130.         {
  131.             message[11] = distance/1000 + '0';
  132.             message[12] = distance/100%10 + '0';
  133.             message[13] = distance%100/10 + '0';
  134.             message[14] = distance%10 + '0';
  135.
  136.             put_str(message);   //發送距離信息
  137.             delay(999);         //延時，
  138.         }
  139.     }
  140. }
復制代碼

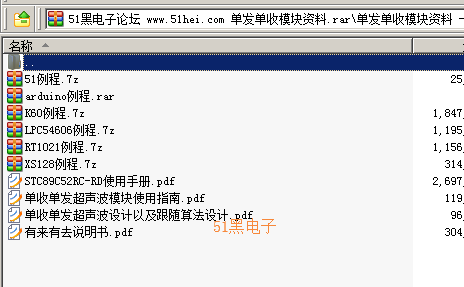

所有資料51hei提供下載:
單發單收模塊資料.7z (4.82 MB, 下載次數: 47)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:836780 發表于 2020-11-19 15:29 | 顯示全部樓層
想讓我在串口讀出的是16進制
