Altium designer PCB中如何將元件旋轉任意角度 按T、P鍵，在PCB Editor項下General中，可設置Rotation Step的角度數（比如設為1） 畫PCB板時多個元器件一起旋轉一個固定角度怎么處理？
選中這些元件，按M、O，輸入旋轉角度數，點OK，再點參考點就行
如僅對于單個元件，可雙擊元件，可設置Rotation使元件旋轉任意角度 altium designer是專業的PCB設置軟件，下面小編教大家怎么將元件旋轉任意角度，供大家參考！ 工具 方法步驟 - 小編以altium designer10版本為例講解，其它版本是一樣的，啟動altium designer10，如下圖所示

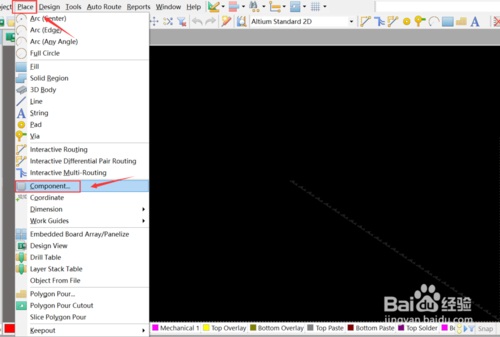

我們?cè)赑CB界面，點擊place--component，如下圖所示

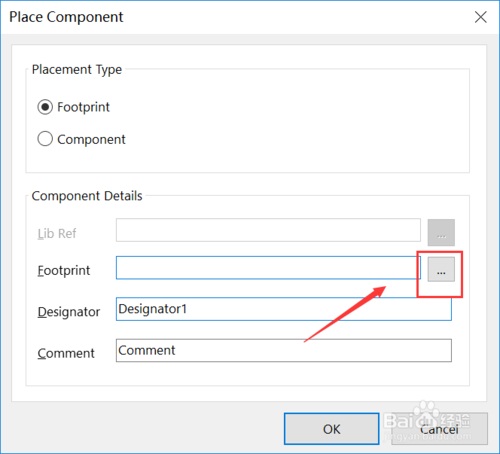

- 點擊三個小點添封裝庫，如下圖所示

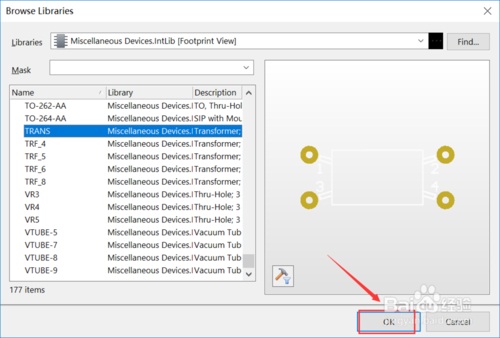

- 選擇你的封裝元件，點擊OK，如下圖所示

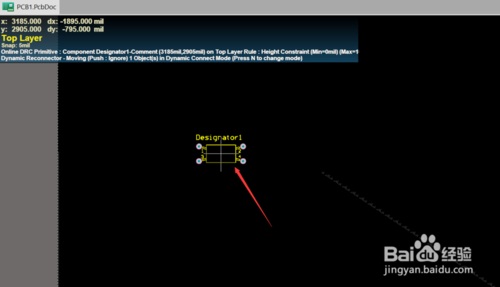

- 在PCB框，不要放置，按鍵盤Tab按鍵調出屬性，如下圖所示

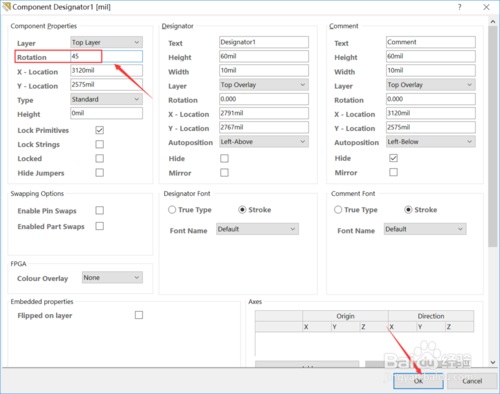

- 在component propeties選項下的rotation中輸入你的角度數值，比如45度，然后點擊OK按鈕，如下圖所示

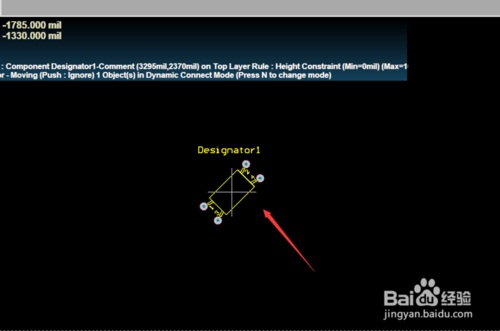

- 接著可以看到自定義角度的效果了，可以點擊連續放置了，如下圖所示

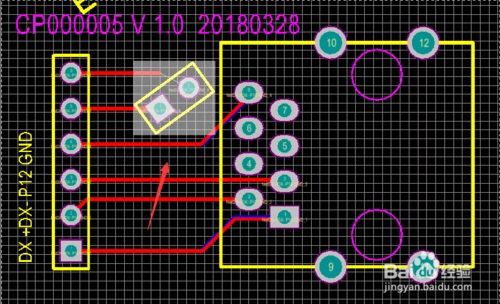

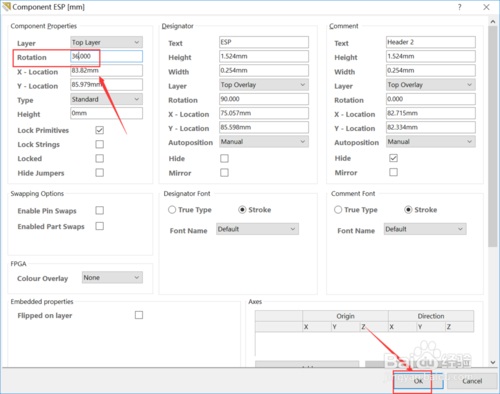

第二種情況，就是你已經放置完畢，我們可以直接雙擊元件，調出屬性，component propeties選項下的rotation中輸入你的角度數值，點擊OK接 即可，如下圖所示
